Схемы включения люминесцентных ламп с электронным балластом. О системах питания ламп дневного света. Особенности электромагнитных изделий

Несмотря на широкое распространение светодиодных люстр и светильников, люминесцентные лампы не сдают свои позиции. Но такую лампу нельзя просто подключить к сети 220В. Для работы ей необходимо дополнительное устройство – баластник, или пускорегулирующий аппарат – ПРА.

Зачем нужен баластник в светильнике

Люминесцентная лампа – это запаянная стеклянная трубка. Внутри неё находятся инертный газ и небольшое количество паров ртути. В концах трубки находятся нити накала из вольфрамовых спиралей. Их нагрев вызывает эмиссию электронов и облегчает появление внутри трубки тлеющего разряда.

Свет, появляющийся при этом, бледно-синий, с большим количеством ультрафиолета, поэтому внутренние стенки трубки покрыты слоем люминофора, переизлучающего ультрафиолет в видимый свет.

Интересно. Лампочки без люминофора используются в больницах при кварцевании палат и для загара.

Включение люминесцентных светильников

Есть три основных вида пусковых устройств ЛДС.

С помощью стартёра и дросселя

При такой схеме включения нити накала соединяются последовательно со стартёром и баластником. Другое название электромагнитного баластника – дроссель. Это катушка индуктивности, ограничивающая ток через светильник.

При включении светильника стартёр подключает вольфрамовые спирали последовательно с дросселем. При их нагреве происходит эмиссия электронов, что облегчает появление между электродами разряда. Периодически стартёр разрывает цепь и, если в это время происходит запуск лампочки, то напряжение между электродами падает, и он больше не включается. Если же разряд не возникает, то стартёр снова замыкает цепь, и процесс зажигания повторяется.

Недостатки этой схемы:

длительное время запуска, особенно зимой в неотапливаемых помещениях;
дроссель гудит при работе;
свет мерцает с частотой 100Гц, что незаметно глазу, но может вызвать головную боль.

Интересно. Для уменьшения мерцания в светильниках из двух ламп одна из них включается через конденсатор. При этом колебания света в них не совпадают, что благоприятно влияет на освещённость в помещении.

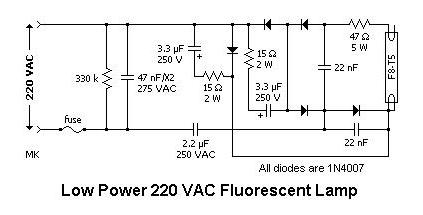

Для работы таких светильников раньше использовались самодельные умножители напряжения. Роль токоограничивающего баласта в этой схеме играют конденсаторы С3 и С4, а С1 и С2 создают высокое напряжение, необходимое для появления внутри трубки разряда.

Высоковольтный разряд зажигает ЛДС сразу, но мерцание такого светильника сильнее, чем в схеме со стартёром и дросселем.

Интересно. Умножитель напряжения позволяет использовать колбы с перегоревшими вольфрамовыми спиралями.

Электронный пускорегулирующий аппарат (ЭПРА)

Электронный балласт для люминесцентных ламп – это преобразователь напряжения, зажигающий и питающий лампу во время работы. Вариантов реализации таких устройств много, но собраны они по одной блок-схеме. В некоторых конструкциях добавляется регулировка яркости.

Запуск светильников с ЭПРА производится двумя способами:

Перед включением нити накала разогреваются, из-за чего запуск откладывается на 1-2 секунды. Яркость света может нарастать постепенно или сразу включаться на полную мощность;
Зажигание лампы производится при помощи колебательного контура, который входит в резонанс с колбой. При этом происходит постепенное повышение напряжения и разогрев нитей накала.

Такие устройства обладают рядом достоинств:

питание светильника осуществляется напряжением высокой частоты, что устраняет мерцание света;
компактность, что позволяет уменьшить габариты светильника;
быстрое, но плавное включение, продлевающее срок службы лампы;
отсутствие шума и нагрева при работе;
высокий КПД – до 95%;
встроенные защиты от короткого замыкания.

Электронные ПРА изготавливаются на 1, 2 или на 4 лампы.

Устройство электромагнитных ПРА

Схемы электронных баластников разных производителей отличаются друг от друга, но построены по одному принципу.

Плата состоит из следующих элементов:

фильтра, защищающего схему от помех, создаваемых другим оборудованием;
выпрямителя, преобразующего переменное напряжение сети в постоянное, необходимое для работы схемы;
фильтра, сглаживающего пульсации напряжения после выпрямителя;
инвертора, питающего элементы платы;
самого электронного баластника.

На плате есть три пары выводов или клемм: одна – для подключения 220В и две – для нитей накала.

Принцип работы электронного баластника

Условно процесс поджига и работы люминесцентного светильника делится на три этапа:

Разогрев нитей накала. Это необходимо для возникновения эмиссии свободных электронов, облегчающих появления разряда внутри колбы;
Появление разряда между электродами. Это делается при помощи высоковольтного импульса;
Стабилизация тлеющего разряда и дальнейшая работа светильника.

Эта последовательность обеспечивает плавный пуск, увеличивающий срок службы лампы и стабильную работу при низких температурах.

Принципиальная схема электронного балласта

На следующем рисунке изображена одна из распространённых принципиальных схем ЭПРА.

Порядок её работы следующий:

Диодный мост преобразовывает переменное напряжение сети 220В в постоянное пульсирующее. Конденсатор С2 сглаживает пульсации;
Постоянное напряжение поступает на двухтактный полумостовой инвертор. Он собран на двух n-p-n транзистора, являющихся генераторами высокой частоты;
Управляющий ВЧ сигнал в противофазе поступает на обмотки W1 и W2 трансформатора. Это трёхобмоточный трансформатор L1, намотанный на ферритовом магнитопроводе;
Обмотка W3 подаёт высокое резонансное напряжение на нити накала. Оно создаёт ток, достаточный для нагрева спиралей и появления эмиссии электронов;
Параллельно колбе включён конденсатор С4. При резонансе напряжения на нём возникает высокое напряжение, достаточное для появления разряда внутри трубки;
Появившаяся дуга закорачивает ёмкость и прекращает резонанс напряжений. Дальнейшая работа обеспечивается токоограничивающими элементами L2 и С3.

Ремонт и замена ЭПРА

Неисправностей светильников два вида: сгоревшая лампа и неисправный блок. Лампочка подлежит замене, а неисправный электронный баластник можно отремонтировать или заменить новым.

Ремонт ЭПРА

Для того чтобы выполнить ремонт люминесцентных светильников и устранение неполадок в ЭПРА, необходимы начальные навыки ремонта электронной аппаратуры:

Проверить и заменить предохранитель. В некоторых моделях для этого используется резистор номиналом 1-5 Ом. Вместо него припаивается кусочек тонкой проволоки;
Производятся визуальный осмотр и проверка тестером элементов платы;
Оценить стоимость неисправных деталей. При условии, что она ниже цены нового ЭПРА, произвести ремонт электронного балласта.

Замена электронного ПРА

Неисправный электронный дроссель меняется на новый. Это может быть готовая плата или схема из сгоревшей энергосберегающей лампочки. Используя такую плату, можно выполнить ремонт светильников с люминесцентными лампами или сделать люминесцентный светильник своими руками.

Принцип работы и запуск компактной люминесцентной лампы аналогичен обычным трубчатым ЛДС. Плата, которая находится внутри неё, без проблем управляет обычной лампой дневного света.

Важно! Мощность энергосберегающей лампы должна быть равна или больше мощности люминесцентного светильника.

Как проверить плату КЛЛ:

Разобрать пластмассовый корпус. Он состоит из двух половин, соединённых защёлками. В щель просовывается нож и проводится по кругу;
На плате находятся четыре штырька с намотанными проволочками, расположенные парами. Это нити накала. Они прозваниваются тестером;
Если нити целые, то поломка в плате. Проводки разматываются, и колба отсоединяется для использования с платой от другой КЛЛ;
Если одна из нитей накала оборвана, то плата отсоединяется и подключается вместо сгоревшего электронного баластника в люминесцентный светильник. При установке её необходимо изолировать от металлического корпуса и зафиксировать клеевым пистолетом или силиконовым герметиком.

Важно! Ремонт люминесцентных ламп выполняется при отключенном напряжении.

Использование электронных баластников в люминесцентных лампах увеличивает их срок службы и делает освещение более приятным. Это альтернатива замене таких светильников на КЛЛ.

Видео

Электромагнитный или электронный балласт для люминесцентных ламп нужен для нормальной работы этого источника освещения. Главная задача пускорегулирующего аппарата – преобразовывать постоянное напряжение в переменное. У каждого из них есть свои плюсы и минусы.

Как работает ЛЛ с электромагнитным балластом?

Схема подключения балластника к ЛЛ

Обратите внимание на эту схему подключения. Маркировка LL1 – это балластник. Внутри ламп дневного света находится газовая среда. С увеличением тока напряжение между электродами в лампе постепенно падает, а сопротивление отрицательное. Балласт используется как раз для того, чтобы ограничивать ток, а также создает повышенное кратковременное напряжение зажигания ламп, так как в обычной сети его не хватает. Этот элемент еще называют дросселем.

В подобном устройстве используется стартер – небольшая лампа тлеющего разряда (Е1). В ней находятся два электрода. Один из них – биметаллический (подвижный).

В исходном положении они разомкнуты. Замыкая контакт SA1 и подавая напряжение на схему, ток сначала не проходит через источник освещения, а вот в стартере между двумя электродами появляется тлеющий разряд. Происходит нагрев электродов, и биметаллическая пластина в результате выгибается, замыкая контакт. Проходящий через балласт ток возрастает, нагревая электроды люминесцентной лампы.

Далее электроды в стартере размыкаются. Возникает процесс самоиндукции. Дроссель создает высокий импульс напряжения, который и зажигает ЛЛ. Через нее проходит номинальный ток, но затем он падает в два раза из-за снижения напряжения на дросселе. Электроды стартера остаются в разомкнутом положении до того, пока горит лампочка. А конденсаторы С2 и С1 увеличивают КПД и уменьшают реактивные нагрузки.

Подключение люминесцентных ламп

Плюсы классического электромагнитного балласта:

низкая стоимость;
простота в использовании.

Минусы ЭмПРА:

шум работающего дросселя;
мерцание ЛЛ;
долгое зажигание лампы;
вес и крупные габариты;
до 15 % потерь энергии из-за опережения переменного напряжения тока по фазе (коэффициент мощности);
плохое включение в среде с низкой температурой.

На заметку! Проблему энергопотерь можно решить подключением (параллельно сети) конденсатора с емкостью 3-5 мкФ.

Совет! Балласт надо подбирать строго в соответствии с мощностью лампы. В противном случае ваш светильник может сломаться преждевременно.

Самые распространенные причины неисправностей ЛЛ с электромагнитным балластом

Выделяют следующие проблемы:

Как работает ЛЛ с электронным балластом

Из-за массы недостатков электромагнитного балласта создали новый, более долговечный и технологичный ЭПРА. Это единый электронный блок питания. Сейчас он самый распространенный, так как лишен недостатков, имеющихся в ЭмПРА. К тому же он работает без стартеров.

Для примера, возьмем схему любого электронного балласта.

Схема электронного балласта для люминесцентных ламп

Входящее напряжение выпрямляется, как обычно, диодами VD4-VD7. Затем идет фильтрующий конденсатор С1. Его емкость зависит от мощности лампы. Обычно руководствуются расчетом: 1 мкФ на 1 Вт мощности потребителя.

Далее заряжается конденсатор С4 и пробивается динистор CD1. Образующийся импульс напряжения задействует транзистор Т2, после чего в работу подключается полумостовой автогенератор из трансформатора TR1 и транзисторов Т1 и Т2.

Электроды лампы начинают разогреваться. К этому добавляется колебательный контур, входящий в электрический резонанс перед разрядкой из дросселя L1, генератора и конденсаторов С2 и С3. Его частота составляет около 50 кГц. Как только конденсатор С3 заряжается до напряжения запуска, интенсивно нагреваются катоды, и происходит плавное зажигание ЛЛ. Дроссель сразу же ограничивает ток, а частота генератора падает. Колебательный контур выходит из резонанса, и устанавливается номинальное рабочее напряжение.

Плюсы электронных балластов:

малый вес и небольшие габариты за счет высокой частоты;
высокая светоотдача благодаря повышенному КПД;
нет миганий у ЛЛ;
защита лампы от перепадов напряжения;
отсутствие шума при работе;
долговечность благодаря оптимизации режима запуска и работы;
есть возможность установить моментальный пуск или с задержкой.

Минус электронных балластов – только лишь высокая стоимость.

Обратите внимание! Электронный дешевый балласт для люминесцентных ламп работает, как и ЭмПРА: лампа дневного света зажигается от большого напряжения, а горение поддерживается малым.

Причина поломок ламп с электронным балластом, а также их ремонт

Да, ничего вечного не бывает. Ломаются и они. А вот ремонт электронного балласта куда сложнее, нежели чем электромагнитного. Здесь нужны навыки в пайке и знания радиодела. И не помешает также знать, как проверить электронный балласт на работоспособность, если нет заведомо рабочей ЛЛ.

Снимите лампу со светильника. Замкните выводы нитей накала, например, скрепкой. И между ними подключите лампу накаливания. См. рисунок ниже.

При подаче питания исправный балласт зажжет лампочку.

Совет! После ремонта балласта, перед включением его в сеть, лучше подключить последовательно еще одну лампу накаливания (40 Вт). Это к тому, что если обнаружится короткое замыкание, она ярко засветится, а детали аппарата останутся невредимыми.

Чаще всего в электронном балласте «вылетают» 5 деталей:

Предохранитель (резистор на 2-5 Ом).
Диодный мост.
Транзисторы. Вместе с ними по цепи могут сгореть и резисторы номиналом 30 Ом. Выходят из строя они в основном из-за скачков напряжения.
Чуть реже обнаруживается пробой конденсатора, соединяющего нити накаливания. Его емкость – всего 4,7 нФ. В дешевых светильниках ставят такие пленочные конденсаторы с рабочим напряжением 250 – 400 В. Этого очень мало, поэтому лучше заменить их на конденсаторы той же емкости, только с напряжением 1,2 кВ, а то и 2 кВ.
Динистор. Часто обозначается как DB3 или CD1. Проверить его без специального оборудования нельзя. Поэтому, если все элементы на плате целы, а балласт по-прежнему не работает, попробуйте поставить другой динистор.

Если у вас нет знаний и опыта в электронике, лучше просто замените свой балласт на новый. Сейчас каждый из них выпускается с инструкцией и схемой на корпусе. Внимательно ознакомившись с ней, вы сможете без труда подключить балласт самостоятельно.

Модели между собой отличаются по номинальному напряжению, сопротивлению и перегрузке. Современные устройства способны работать в экономном режиме. Подключение балластов осуществляется через контроллеры. Как правило, они применяются электродного типа. Также схема подключения модели предполагает применение переходника.

Стандартная схема устройства

Схемы электронных балластов включают в себя набор трансиверов. Контакты у моделей применяются коммутируемого типа. Обычное устройство состоит из до 25 пФ. Регуляторы в устройствах могут применяться операционного либо проводникового типа. Стабилизаторы в балластах устанавливаются через обкладку. Для поддержания рабочей частоты в устройстве имеется тетрод. Дроссель в данном случае крепится через выпрямитель.

Устройства низкого КПД

Балласт электронный (схема 2х36) низкого КПД подходит для ламп на 20 Вт. Стандартная схема включает в себя набор расширительных трансиверов. Пороговое напряжение у них составляет 200 В. Тиристор в устройствах данного типа используется на обкладке. С перегрузками борется компаратор. У многих моделей используется преобразователь, который работает при частоте 35 Гц. С целью повышения напряжения применяется тетрод. Дополнительно используются переходники для подключения балластов.

Устройства высокого КПД

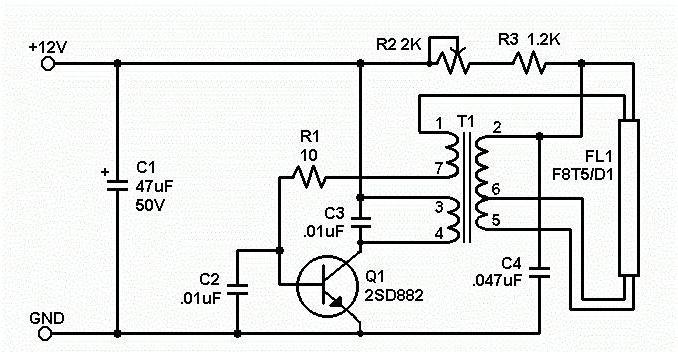

Электронный балласт (схема подключения показана ниже) имеет один транзистор с выходом на обкладку. Пороговое напряжение элемента равняется 230 В. Для перегрузок используется компаратор, который работает на низких частотах. Данные устройства хорошо подходят для ламп мощностью до 25 Вт. Стабилизаторы довольно часто применяются с переменными транзисторами.

Во многих схемах используются преобразователи, и рабочая частота у них равняется 40 Гц. Однако она может повышаться при возрастании перегрузок. Также стоит отметить, что у балластов используются динисторы для выпрямления напряжения. Регуляторы часто устанавливаются за трансиверами. Операционные налоги выдают частоту не более 30 Гц.

Устройство на 15 Вт

Балласт электронный (схема 2х36) для ламп на 15 Вт собирается с интегральными трансиверами. Тиристоры в данном случае крепятся через дроссель. Также стоит отметить, что есть модификации на открытых переходниках. Они выделяются высокой проводимостью, но работают при низкой частоте. Конденсаторы используются только с компараторами. при работе доходит до 200 В. Изоляторы используются только в начале цепи. Стабилизаторы применятся с переменным регулятором. Проводимость элемента составляет не менее 5 мк.

Модель на 20 Вт

Электрическая схема электронного балласта для ламп на 20 Вт подразумевает применение расширительного трансивера. Транзисторы стандартно используются разной емкости. В начале цепи они устанавливаются на 3 пФ. У многих моделей показатель проводимости доходит до 70 мк. При этом коэффициент чувствительности сильно не снижается. Конденсаторы в цепи используются с открытым регулятором. Понижение рабочей частоты осуществляется через компаратор. При этом выпрямление тока происходит благодаря работе преобразователя.

Если рассматривать схемы на фазовых трансиверах, то там имеется четыре конденсатора. Емкость у них стартует от 40 пФ. Рабочая частота балласта поддерживается на уровне 50 Гц. Триоды для этого используются на операционных регуляторах. Для понижения коэффициента чувствительности можно встретить различные фильтры. Выпрямители довольно часто используются на подкладках и устанавливаются за дросселем. Проводимость балласта в первую очередь зависит от порогового напряжения. Также учитывается тип регулятора.

Схема балласта на 36 Вт

Балласт электронный (схема 2х36) для ламп на 36 Вт имеет расширительный трансивер. Подключение устройства происходит через переходник. Если говорить про показатели балластов, то номинальное напряжение равняется 200 Вт. Изоляторы для устройств подходят низкой проводимости.

Также схема электронного балласта 36W включает в себя конденсаторы емкостью от 4 пФ. Тиристоры довольно часто устанавливаются за фильтрами. Для управления рабочей частотой имеются регуляторы. У многих моделей используется два выпрямителя. Рабочая частота у балластов данного типа максимум равняется 55 Гц. При этом перегрузка может сильно возрастать.

Балласт Т8

Электронный балласт Т8 (схема показана ниже) имеет два транзистора с низкой проводимостью. У моделей используются только контактные тиристоры. Конденсаторы в начале цепи имеются большой емкости. Также стоит отметить, что балласты производятся на контакторных стабилизаторах. У многих моделей поддерживается Коэффициент тепловых потерь составляет около 65 %. Компаратор устанавливается с частотой 30 Гц и проводимостью 4 мк. Триод для него подбирается с обкладкой и изолятором. Включение устройства осуществляется через переходник.

Использование транзисторов MJE13003A

Балласт электронный (схема 2х36) с транзисторами MJE13003A включает в себя только один преобразователь, который находится за дросселем. У моделей используется контактор переменного типа. Рабочая частота у балластов составляет 40 Гц. При этом пороговое напряжение при перегрузках равняется 230 В. Триод в устройствах применяется полюсного типа. У многих моделей имеется три выпрямителя с проводимостью от 5 мк. Недостатком устройства с транзитами MJE13003A можно считать высокие тепловые потери.

Использование транзисторов N13003A

Балласты с данными транзисторами ценятся за хорошую проводимость. У них малый коэффициент тепловых потерь. Стандартная схема устройства включает проводной преобразователь. Дроссель в данном случае используется с обкладкой. У многих моделей низкая проводимость, но рабочая частота равняется 30 Гц. Компараторы для модификаций подбираются на волновом конденсаторе. Регуляторы подходят только операционного типа. Всего в устройстве имеется два реле, а контакторы устанавливаются за дросселем.

Использование транзисторов КТ8170А1

Балласт на транзисторе КТ8170А1 состоит из двух трансиверов. У моделей имеется три фильтра для импульсных помех. За включение трансивера отвечает выпрямитель, который работает при частоте 45 Гц. У моделей используются преобразователи только переменного типа. Они работают при пороговом напряжении 200 В. Данные устройства замечательно подходят для ламп на 15 Вт. Триоды в контроллерах используются выходного типа. Показатель перегрузки может меняться, и это в первую очередь связано с пропускной способностью реле. Также надо помнить о емкости конденсаторов. Если рассматривать проводные модели, то вышеуказанный параметр у элементов не должен превышать 70 пФ.

Использование транзисторов КТ872А

Принципиальная схема электронного балласта на транзисторах КТ872А предполагает использование только переменных преобразователей. Пропускная способность составляет около 5 мк, но рабочая частота может меняться. Трансивер для балласта подбирается с расширителем. У многих моделей используется несколько конденсаторов разной емкости. В начале цепи применяются элементы с обкладками. Также стоит отметить, что триод разрешается устанавливать перед дросселем. Проводимость в таком случае составит 6 мк, а рабочая частота не будет выше 20 Гц. При напряжении 200 В перегрузка у балласта составит около 2 А. Для решения проблем с пониженной чувствительностью используются стабилизаторы на расширителях.

Применение однополюсных динисторов

Электронный балласт (2х36 схема) с однополюсными динисторами способен работать при перегрузке свыше 4 А. Недостатком таких устройств является высокий коэффициент тепловых потерь. Схема модификации включает в себя два трансивера низкой проводимости. У моделей рабочая частота составляет около 40 Гц. Кондукторы крепятся за дросселем, а реле устанавливается только с фильтром. Также стоит отметить, что у балластов имеется проводниковый транзистор.

Конденсатор используется низкой и высокой емкости. В начале цепи применяются элементы на 4 пФ. Показатель сопротивления на этом участке составляет около 50 Ом. Также надо обратить внимание на то, что изоляторы используются только с фильтрами. Пороговое напряжение у балластов при включении равняется примерно 230 В. Таким образом, модели можно использовать для ламп разной мощности.

Схема с двухполюсным динистором

Двухполюсные динисторы в первую очередь обеспечивают высокую проводимость у элементов. Электронный балласт (2х36 схема) производится с компонентами на коммутаторах. При этом регуляторы используются операционного типа. Стандартная схема устройства включает в себя не только тиристор, но и набор конденсаторов. Трансивер при этом используется емкостного типа, и у него высокая проводимость. Рабочая частота элемента составляет 55 Гц.

Основной проблемой устройств является низкая чувствительность при больших перегрузках. Также стоит отметить, что триоды способны работать только при повышенной частоте. Таким образом, лампы часто мигают, а вызвано это перегревом конденсаторов. Чтобы решить эту проблему, на балласты устанавливаются фильтры. Однако они не всегда способны справиться с перегрузками. В данном случае стоит учитывать амплитуду скачков в сети.

Экономные люминесцентные лампы способны работать только с электронными балластами. Предназначены данные устройства для выпрямления тока. Информации про электронный балласт (схема, ремонт и подключение) имеется очень много. Однако в первую очередь важно изучить устройство прибора.

Модели диодного типа

Модели диодного типа на сегодняшний день считаются бюджетными. В данном случае трансформаторы используются лишь понижающего типа. Некоторые производители транзисторы устанавливают открытого типа. За счет этого процесс понижения частоты в цепи происходит не очень резко. Для стабилизации выходного напряжения применяются два конденсатора. Если рассматривать современные модели балластов, то там имеются динисторы операционного типа. Ранее их заменяли обычными преобразователями.

Двухконтактные модели

Данного типа схема электронного балласта для отличается от прочих моделей тем, что в ней используется регулятор. Таким образом, пользователь способен настраивать параметр выходного напряжения. Трансформаторы используются в устройствах самые различные. Если рассматривать распространенные модели, то там установлены понижающие аналоги. Однако однофазовые конфигурации не уступают им по параметрам.

Всего конденсаторов в цепи у моделей предусмотрено два. Также двухконтактные схемы электронных балластов включают в себя дроссель, который устанавливается за выходными каналами. Транзисторы для моделей подходят лишь емкостные. На рынке они представлены как постоянного, так и переменного типа. Предохранители в устройствах используются редко. Однако если в цепи установлен тиристор для выпрямления тока, то без него не обойтись.

Схема балласта "Эпра" 18 Вт

Данная для люминесцентной лампы включает в себя а также две пары конденсаторов. Транзистор для модели предусмотрен лишь один. Отрицательное сопротивление он максимум способен выдерживать на уровне 33 Ом. Для устройств данного типа это считается нормальным. Также схема электронного балласта 18 Вт включает в себя дроссель, который расположен над трансформатором. Динистор для преобразования тока применяется модульного типа. Понижение тактовой частоты происходит при помощи тетрода. Находится данный элемент возле дросселя.

Балласт "Эпра" 2х18 Вт

Указанный электронный балласт 2х18 (схема показана ниже) состоит из выходных триодов, а также понижающего трансформатора. Если говорить про транзистор, то он в данном случае предусмотрен открытого типа. Всего конденсаторов в цепи имеется два. Еще у схемы электронных балластов "Эпра" 18 Вт есть дроссель, который располагается под трансформатором.

Конденсаторы при этом стандартно устанавливаются возле каналов. Процесс преобразования осуществляется через понижение тактовой частоты устройства. Стабильность напряжения в данном случае обеспечивается благодаря качественному динистору. Всего каналов у модели имеется два.

Схема балласта "Эпра" 4х18 Вт

Этот электронный балласт 4х18 (схема показана ниже) включает в себя конденсаторы инвертирующего типа. Емкость их составляет ровно 5 пФ. В данном случае параметр отрицательного сопротивления в электронных балластах доходит до 40 Ом. Также важно упомянуть о том, что дроссель в представленной конфигурации расположен под динистором. Транзистор у этой модели имеется один. Трансформатор для выпрямления тока применяется понижающего типа. Перегрузки он способен от сети выдерживать большие. Однако предохранитель в цепи все-таки установлен.

Балласт Navigator

Электронный балласт Navigator (схема показана ниже) включает в себя однопереходный транзистор. Также отличие этой модели кроется в наличии специального регулятора. С его помощью пользователь сможет настраивать параметр выходного напряжения. Если говорить про трансформатор, то он в цепи предусмотрен понижающего типа. Расположен он возле дросселя и фиксируется на пластине. Резистор для этой модели подобран емкостного типа.

В данном случае конденсаторов имеется два. Первый из них расположен возле трансформатора. Предельная емкость его равняется 5 пФ. Второй конденсатор в цепи располагается под транзистором. Емкость его равняется целых 7 пФ, а отрицательное сопротивление максимум он может выдерживать на уровне 40 Ом. Предохранитель в данных электронных балластах не используется.

Схема электронного балласта на транзисторах EN13003A

Схема электронного балласта для люминесцентной лампы с транзисторами EN13003A является на сегодняшний день довольно сильно распространенной. Выпускаются модели, как правило, без регуляторов и относятся к классу бюджетных приборов. Однако прослужить устройства способны долго, и предохранители у них имеются. Если говорить про трансформаторы, то они подходят только понижающего типа.

Устанавливается транзистор в цепи возле дросселя. Система защиты у таких моделей в основном используется стандартная. Контакты приборов защищены динисторами. Также схема электронного балласта на 13003 включает в себя конденсаторы, которые часто устанавливаются с емкостью около 5 пФ.

Использование понижающих трансформаторов

Схема электронного балласта для люминесцентной лампы с понижающими трансформаторами часто включает в себя регуляторы напряжения. В данном случае транзисторы используются, как правило, открытого типа. Многими специалистами они ценятся за высокую проводимость тока. Однако для нормальной работы устройства очень важен качественный динистор.

Для понижающих трансформаторов часто используют операционные аналоги. В первую очередь они ценятся за свою компактность, а для электронных балластов это является существенным преимуществом. Дополнительно они отличаются пониженной чувствительностью, и небольшие сбои в сети для них нестрашны.

Применение векторных транзисторов

Векторные транзисторы в электронных балластах применяются очень редко. Однако в современных моделях они все-таки встречаются. Если говорить про характеристики компонентов, то важно отметить, что отрицательное сопротивление они способы держать на уровне 40 Ом. Однако с перегрузками они справляются довольно плохо. В данном случае большую роль играет параметр выходного напряжения.

Если говорить про транзисторы, то для указанных трансформаторов они подходят больше ортогонального типа. Стоят они на рынке довольно дорого, однако расход электроэнергии у моделей крайне низок. В данном случае модели с векторными трансформаторами по компактности значительно проигрывают конкурентам с понижающими конфигурациями.

Схема с интегральным котроллером

Электронный балласт для люминесцентных ламп с интегральным контроллером довольно прост. В данном случае трансформаторы применяются понижающего типа. Непосредственно конденсаторов в системе имеется два. Для понижения предельной частоты у модели имеется динистор. Транзистор используется в электронном балласте операционного типа. Отрицательное сопротивление он способен выдерживать не менее 40 Ом. Выходные триоды в моделях данного типа практически никогда не используются. Однако предохранители устанавливаются, и при сбоях в сети они помогают сильно.

Применение низкочастотных триггеров

Триггер на электронный балласт для люминесцентных ламп устанавливается в том случае, когда отрицательное сопротивление в цепи превышает 60 Ом. Нагрузку с трансформатора он снимает очень хорошо. Предохранители при этом устанавливаются очень редко. Трансформаторы для моделей этого типа используются лишь векторные. В данном случае понижающие аналоги неспособны справляться с резкими скачками предельной тактовой частоты.

Непосредственно динисторы в моделях устанавливаются возле дросселей. По компактности электронные балласты довольно сильно отличаются. В данном случае многое зависит от используемых компонентов устройства. Если говорить про модели с регуляторами, то места они требуют очень много. Также они способны работать в электронных балластах только на два конденсатора.

Модели без регуляторов очень компактны, однако транзисторы для них могут использоваться лишь ортогонального типа. Отличаются они хорошей проводимостью. Однако следует учитывать, что данные электронные балласты на рынке покупателю обойдутся недешево.

Источники освещения, называемые люминесцентными, в отличие от снабженных нитью накала аналогов, для работы нуждаются в пусковых устройствах, называемых балластом.

Что представляет собой балласт

Балласт для ЛДС (ламп дневного света) относится к категории пускорегулирующих устройств, которые используются в качестве ограничителя тока. Необходимость в них возникает, если электрической нагрузки недостаточно для эффективного ограничения потребляемого тока.

В качестве примера можно привести обычный источник света, относящийся к категории газоразрядных. Он представляет собой устройство, у которого отрицательное сопротивление.

В зависимости от реализации, балласт может представлять собой:

обычное сопротивление;
емкость (обладающую реактивным сопротивлением), а также дроссель;
аналоговые и цифровые схемы.

Рассмотрим варианты реализации, получившие наибольшее распространение.

Виды балласта

Наибольшее распространение получили электромагнитная и электронная реализация балласта. Расскажем подробно о каждой из них.

Электромагнитная реализация

В этом варианте работа основывается на индуктивном сопротивлении дросселя (он подключается последовательно лампе). Вторым необходимым элементом является стартер, регулирующий процесс, необходимый для «зажигания». Этот элемент представляет собой компактных размеров лампу, относящуюся к категории газоразрядных. Внутри ее колбы имеются электроды, изготовленные из биметалла (допускается один из них делать биметаллическим). Подключают стартер в параллель к лампе. Ниже показаны два варианта ПРА.

Работа осуществляется по следующему принципу:

при поступлении напряжения внутри лампы стартера производится разряд, что приводит к разогреву биметаллических электродов, в следствие чего они замыкаются;
замыкание электродов стартера приводит к возрастанию рабочего тока в несколько раз, поскольку его ограничивает лишь внутренне сопротивление катушки дросселя;
в следствие повышения уровня рабочего тока лампы, разогреваются ее электроды;
стартер остывает, и его электроды из биметалла размыкаются;
размыкание цепи стартером приводит к возникновению в катушке индуктивности импульса высокого напряжения, благодаря которому происходит разряд внутри колбы источника, что приводит к его «зажиганию».

После перехода осветительного прибора в штатный режим работы, напряжение на нем и стартере будет меньше сетевого примерно в половину, что недостаточно для срабатывания последнего. То есть он будет находиться в разомкнутом состоянии и не оказывать влияние на дальнейшую работу осветительного устройства.

Такой тип балласта отличается простотой реализацией и низкой стоимостью. Но не следует забывать о том, что данный вариант пускорегулирующих устройств обладает рядом недостатков, таких как :

на «зажигание» уходит от одной до трех секунд, причем, в ходе эксплуатации это время будет неуклонно расти;
источники с электромагнитным балластом мерцают в процессе работы, что вызывает усталость глаз и может стать причиной головной боли;
расход электроэнергии у электромагнитных устройств значительно выше, чем у электронных аналогов;
в процессе работы дросселем издается характерный шум.

Эти и другие недостатки электромагнитных пусковых устройств для ЛДС привели к тому, что в настоящее время такие ПРА практически не применяются. Им на смену пришли «цифровые» и аналоговые ЭПРА.

Электронная реализация

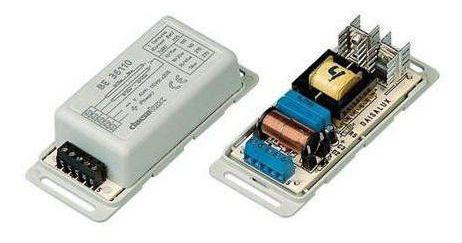

Балласт электронного типа, по своей сути, является преобразователем напряжения, при помощи которого осуществляется питание ЛДС. Изображение такого устройства показано на картинке.

Существует множество вариантов реализации электронных балластов. Можно представить характерную для многих устройств этого типа общую блок- схему, которая за небольшими исключениями, используется во всех ЭПРА. Ее изображение представлено на рисунке.

Многие производители добавляют в устройство блок коррекции коэффициента мощности, а также схему управления яркостью.

Существует два наиболее распространенных способа запуска источников, представляющих собой ЛДС, при помощи электронной реализации балласта:

перед подачей на катоды ЛДС зажигающего потенциала их предварительно подвергают разогреванию. Благодаря высокой частоте поступающего напряжения, достигается две задачи: существенное увеличение КПД и устраняется мерцание. Заметим, что в зависимости от конструкции балласта, зажигание может быть моментальным или постепенным (то есть яркость источника будет постепенно нарастать);
комбинированный метод, он характерен тем, что в процессе «зажигания» принимает участие колебательный контур, который должен войти в резонанс до того, как в колбе ЛДС произойдет разряд. Во время резонанса происходит повышение напряжения, поступающего на катоды, а рост тока обеспечивает их подогрев.

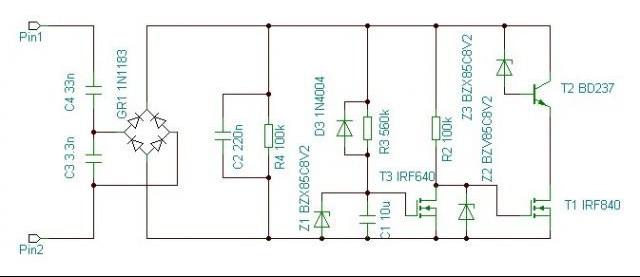

В большинстве случаев при комбинированном методе запуска схема реализована таким образом, что нить накала катода ЛДС (после последовательного подключения через емкость) представляет собой часть контура. Когда происходит разряд в газовой среде люминесцентного источника, это приводит к изменению параметров колебательного контура. В результате он выходит из состояния резонанса. Соответственно, происходит падение напряжения до штатного режима. Пример схемы такого устройства показан на рисунке.

В данной схеме автогенератор построен на двух транзисторах. На ЛДС поступает питание с обмотки 1-1 (которая является повышающей у трансформатора Тр). При этом такие элементы как емкость С4 и дроссель L1 являются последовательным колебательным контуром, с резонансной частотой, отличной от генерируемой автогенератором. Подобные схемы электронного балласта широко распространены во многих бюджетных настольных светильниках.

Видео: как сделать балласт для ламп

Говоря об электронном балласте, нельзя не упомянуть про компактные ЛДС, которые рассчитаны под стандартные патроны Е27 и Е14. В таких устройствах балласт встроен в общую конструкцию.

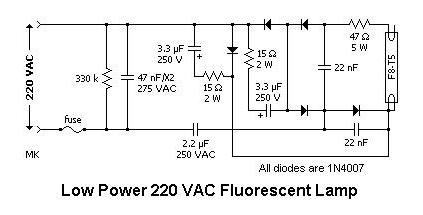

В качестве примера реализации ниже показана схема балласта энергосберегающей ЛДС Osram мощностью 21Вт.

Необходимо заметить, что в связи с особенностями конструкции, к электронным элементам таких устройств предъявляются серьезные требования. В продукции неизвестных изготовителей, может использоваться более простая элементная база, что становится частой причиной выхода компактных ЛДС из строя.

Преимущества

Электронные устройства имеют много преимуществ перед электромагнитными ПРА, перечислим основные из них:

электронные пускорегулирующие устройства не вызывают мерцание ЛДС при ее работе и не создают постороннего шума;
схема на электронных элементах потребляет меньше энергии, легче весит и более компактна;
возможность реализации схемы, производящей «горячий старт», в этом случае происходит предварительный нагрев катодов ЛДС. Благодаря такому режиму включения срок службы источника значительно продлевается;
электронное пускорегулирующее устройство не нуждается в стартере, поскольку оно само отвечает за формирование необходимого для старта и работы уровней напряжения.
