Люк полимерный для колодцев нагрузка. Размеры канализационных полимерных люков. Типы люков и их маркировка

Канализация – инженерная коммуникация, обеспечивающая надлежащий комфорт в городе и загородном доме. Важным ее элементом являются колодцы, которые обустраиваются специальными крышками.

Они также необходимы при обустройстве и дренажной системы. Рассмотрим, какой канализационный люк лучше выбрать и как произвести его установку своими руками.

Основная его задача заключается в защите от попадания мусора, грязи, посторонних предметов, стоков и других загрязнений в коллектор. В противном случае канализационная система будет быстро забиваться и не выполнять своей главной функции. Кроме всего прочего, его присутствие позволяет производить плановое обслуживание инженерной сети или устранять проблему в случае образования засора.

По своему назначению они делятся на:

Легкие , с допустимой нагрузкой до 3 т. Преимущественно для пешеходной зоны.
Тяжелые , с допустимым на него давлением до 20 т. Используются для автомобильных дорог.
Сверхтяжелые , с максимальным на него давлением до 60 т. Сфера применения – аэродромы.

Виды

Крышка изготавливается из разных материалов:

Чугун.
Полимер (комбинированные).
Пластик.
Бетон.

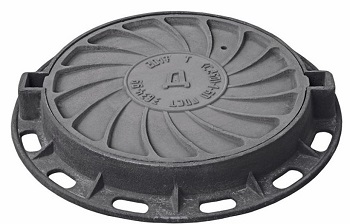

Чугунные

Это классическое решение при обустройстве канализационной системы. Чугунная крышка имеет большую массу. Из-за этого возникают затруднения при монтаже, а также при их обслуживании.

Однако их прекрасные эксплуатационные характеристики полностью перекрывают недостатки. В среднем прослужит до 100 лет при максимальной нагрузке до 100 тонн. Отличается невысокой ценой, используется при обустройстве автомобильных магистралей и территорий, где предполагается передвижение грузоподъемной техники.

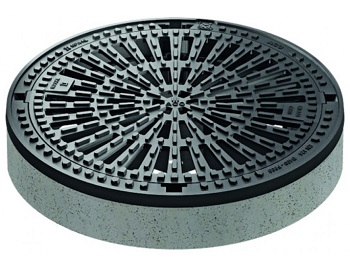

Полимерные

Люк колодезный канализационный, также известен как полимерпесчаный.

При его производстве используется композитный материал из полимерного и песчаного сырья.

Преимущественно применяется при обустройстве подземных коммуникаций:

Тепловые сети.
Телефонные сети.
Газопроводы.
Кабельные сети.

Благодаря небольшому весу полимерно-песчаную крышку удобно транспортировать, монтировать и поднимать в момент обслуживания тех или иных коммуникаций. Используемый материал прекрасно справляется с термическими, кислотно-химическими и атмосферными нагрузками.

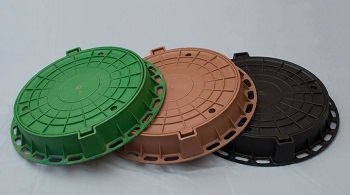

Пластиковые

Они имеют минимальный вес. За счет этого с ним легко работать при установке. В основном применяется для сада или благоустройства придомовой территории.

Может иметь зеленый или какой-либо другой цвет. За счет этого он не будет бросаться в глаза, а удачно маскироваться. У ПВХ-крышки невысокая стоимость в сравнении с аналогами. При этом пластмассовый люк способен справиться с нагрузкой до 1,5 тонны. Также допускается к установке на стадионах, в скверах и парках.

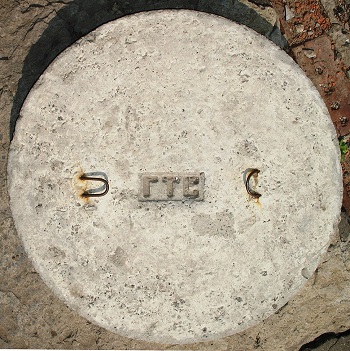

Бетонные

В продаже такой канализационный люк не встретишь. Они изготавливаются по индивидуальному заказу.

Для этого предварительно подготавливается отверстие, измеряются его размеры, а потом осуществляется процесс заливки. Можно сделать самостоятельно, главное, подготовить форму. Существуют разновидности бетонных плит/крышек, где сразу имеется круглое отверстие. Как правило, они эффективны при прокладке крупных канализационных трубопроводов, которые обслуживают целые районы.

Плюсы и минусы каждого типа:

Вид	Плюсы	Минусы
Чугунный	Благодаря большому весу справляется с серьезной нагрузкой. Не боится скачков температуры. Срок службы до 100 лет	Большой вес осложняет процесс его монтажа. Установленный чугунный люк тяжело поднимать для обслуживания коммуникаций. Качественное изделие будет иметь высокую стоимость
Полимерный	Низкая цена. Эксплуатационный срок 50 лет. Отсутствие проблем при транспортировке. Устойчивость к УФ-излучениям. Несложная установка. Экологичность. Не образует коррозию. Справляется с перепадами температур. Минимальный вес. Возможность выбрать разные цвета	Критические недостатки отсутствуют
Пластиковые	Низкая стоимость. Вес, максимум 50 кг. Не подвергается коррозии. Под воздействием ультрафиолетовых лучей не выгорает. Справляется с температурными перепадами в диапазоне от -50 до +50°С. Эксплуатационный срок. Экологичность. Красивый внешний вид, выполненный в разных цветах	Минимальные нагрузки, в противном случае ломается
Бетонные	Устойчивость к атмосферным явлениям. При соблюдении технологии производства продолжительный срок службы.	Большой вес. Проблемы при установке. Отсутствие готовых изделий, только по индивидуальному заказу

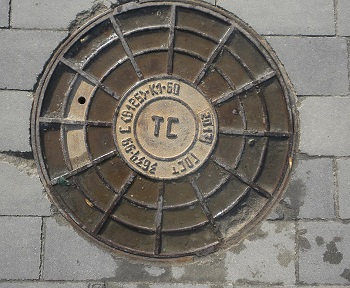

Формы

Люки смотровых колодцев могут приобретать различные формы:

Квадратные.
Круглые.
Прямоугольные.

Самые распространенные – круглые. Причина в том, что большое количество шахт имеют такую форму. Диаметр люка подбирается индивидуально, хотя существуют стандарты. Как правило, ориентир держится на ГОСТ 3634 99 . В этом нормативе предусматривается стандартный диаметр, а также вес и другие характеристики.

Форма квадрата и прямоугольника – редкое явление. Хотя в указанных ГОСТах упоминается люк данной формы. Его можно использовать при обустройстве приусадебной территории. Такая форма может быть наиболее удобной для опускания в колодезную шахту. В случае использования прямоугольного изделия одна из сторон может иметь минимальную грань 300 мм, а максимальную ширину 800 мм.

Технические характеристики

Маркировка	В – для магистралей проложенного водяного трубопровода. Г, ПГ – элементы для защиты пожарного гидранта. К – для обустройства канализации. Д – для дождевой и дренажной канализации. ТС – предназначается для тепловых сетей. ГТС, МТС, Т – при прокладке телефонных линий. МГ – защита газопроводных магистралей
Размеры	Ограничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм
Вес	Легкие малогабаритные – 45 кг. Легкие – 60 кг. Средние – 95 кг. Тяжелые – 120 кг. Тяжелый магистральный – 140 кг. Сверхтяжелые – 155 кг
При массе 45 кг нагрузка до 15 кН. Равняется до 1,5 тонны. При массе 60 кг — до 15 кН. До 1,5 тонны. При весе 120 кг выдерживает до 250 кН. При 140 кг выдерживает до 400 кН. При весе 155 кг выдерживает до 600 кН.

C замком

Учитывая кражу люков – необходимо позаботиться о их сохранности.

Поэтому вполне логичным является установка замка на него. Плюс ко всему он позволяет организовать защиту смотрового колодца.

Совет! Если его установка осуществляется на огороженной придомовой территории, то замок не нужен. Если он за пределами забора, то он должен присутствовать.

Чтобы осуществить монтаж замка, необходимо сделать надежный каркас. Для канализационных крышек существуют такие виды:

Распорные устройства.
Резьбовые соединения.
Флажковые.

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

Бетономешалка.
Лопата.
Мастерок.
Емкость для смешивания раствора.
Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
Для фиксации ОК используется бетонный раствор.
Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
После этого монтируется ОК . При этом сам полимерный люк не рекомендуется укладывать непосредственно . Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
Для фиксации сооружается . На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Важно! Не следует применять опорные кольца, выполненные из некачественного материала.

Чугунный

Для начала осуществляется установка ОК. При этом важно, чтобы оно идеально совпадало с отверстием
ОК со всех сторон заливается бетоном.
Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом.
После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

Монтируется ОК. В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров.
ОК (опорное кольцо) заливается бетоном.
В кольце укладывается крышка в соответствующие пазы.
Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта.
Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка.
ОК крепится анкерами.
Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

Заключение

Мы рассмотрели все особенности люка для канализации. Вы узнали, что они бывают разных форм. Также можно выбрать различный размер канализационного ревизионного люка. Мы надеемся, что этот материал поможет сделать правильный выбор, а при необходимости выполнить самостоятельную установку.

Обязательно учитывайте сферу использования и габариты изделия. Чтобы закрепить всю предоставленную информацию в статье, вы можете рассматривать готовые фото, схемы, чертежи. Дополнительно предлагаем просмотр подготовленного видео.

Полезное видео

Подробно о полимере:

Установка от А до Я:

Монтаж под тротуарную плитку:

ГОСТ 3634-99

Группа Ж21

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛЮКИ СМОТРОВЫХ КОЛОДЦЕВ И ДОЖДЕПРИЕМНИКИ ЛИВНЕСТОЧНЫХ КОЛОДЦЕВ

Технические условия

Аccess manhole covers and storm-flow receivers for manholes. Technical requirements

ОКС 91.140.70
ОКСТУ 4859

Дата введения 2001-01-01

Предисловие

1 РАЗРАБОТАН ОАО "Кировский завод" (Калужской обл.), ГП ЦНС и группой специалистов

ВНЕСЕН Госстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию и сертификации в строительстве (МНТКС) 2 декабря 1999 г.

За принятие проголосовали


Наименование государства	Наименование органа государственного управления строительством
Азербайджан	Азстандарт
Республика Армения	Министерство по координации, территориальному управлению и градостроительной деятельности Республики Армения
Республика Беларусь	Министерство архитектуры и строительства Республики Беларусь (Минстройархитектуры Республики Беларусь)
Республика Казахстан	Комитет по делам строительства Министерства энергетики, индустрии и торговли Республики Казахстан (Казстройкомитет)
Республика Молдова	Министерство окружающей среды и благоустройства территорий Республики Молдова
Российская Федерация	Госстрой России
Республика Узбекистан	Государственный Комитет Республики Узбекистан по архитектуре и строительству (Госкомархитектстрой Республики Узбекистан)

(Поправка. ИУС N 3-2016).

3 ВЗАМЕН ГОСТ 3634-89 , ГОСТ 26008-83

4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 2001 года в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 17.10.2000 г. N 105

ВНЕСЕНА поправка, опубликованная в ИУС N 3, 2016 год

Поправка внесена изготовителем базы данных

Введение

Стандарт на люки смотровых и дождеприемники ливнесточных колодцев разработан на основе европейского стандарта EN 124-1994* "Люки сточных и смотровых колодцев для автомобильных и пешеходных районов. Требования к конструкции, испытания, маркировка, контроль качества" и соответствует ему в части технических требований, в том числе нагрузок, применяемых материалов, методов испытаний и маркировки.
________________
* Доступ к международным и зарубежным документам, упомянутым в тексте, можно получить, обратившись в Службу поддержки пользователей . - Примечание изготовителя базы данных.

В стандарте приведены типы люков, прочностные нагрузки, которые должны выдерживать люки и места установки, идентичные европейскому стандарту: люк Л - классу А15; люк С - классу В125 и т.д. Эта связь отражена в условном обозначении люков и дождеприемников: люк Л (А15); дождеприемник ДМ1 (С250). Размеры пазов решетки дождеприемника и их расположение по отношению к бордюрному камню гармонизированы со стандартом EN 124-1994.

В разработке принимали участие: М.Ю.Смирнов, С.В.Цыганков (ОАО "Кировский завод", Калужская обл.), В.А.Глухарев и В.П.Бовбель (Госстрой России), Л.С.Васильева (ГП ЦНС), Ю.М.Соснер.

1 Область применения

Настоящий стандарт распространяется на люки колодцев и камер (далее - люки) подземных инженерных городских коммуникаций: тепловых, газовых и кабельных сетей, водопровода, канализации, а также на дождеприемники ливневой канализации (далее - дождеприемники), предназначенные для приема поверхностных сточных вод и атмосферных осадков.

Решетки дождеприемников, выполненные по настоящему стандарту, нельзя устанавливать в полу помещений и на крыше зданий.

2 Нормативные ссылки

ГОСТ 380-94 * Сталь углеродистая обыкновенного качества. Марки
________________
ГОСТ 380-2005

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 26358-84 Отливки из чугуна. Общие технические условия

ГОСТ 26645-85 * Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку
________________
* На территории Российской Федерации документ не действует. Действует ГОСТ Р 53464-2009 , здесь и далее по тексту. - Примечание изготовителя базы данных.

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

Смотровой колодец - конструкция в виде камеры или шахты для доступа в каналы с подземными коммуникациями

Ливнесточный (дождеприемный) колодец - камера или шахта для принятия поверхностных сточных вод и атмосферных осадков в ливневую канализационную систему

Люк смотрового колодца - верхняя часть перекрытия смотрового колодца, устанавливаемая на опорную часть камеры или шахты и состоящая из корпуса и крышки

Дождеприемник ливнесточного колодца - верхняя часть перекрытия ливнесточного колодца, состоящая из корпуса и решетки

Вентиляционное отверстие - отверстие в крышке люка смотрового колодца, предназначенное для вентиляции камеры, шахты или подземных каналов

Полное открытие люка - диаметр круга, который может быть вписан в проем корпуса люка или дождеприемника

4 Типы, основные параметры и размеры

4.1 Типы, основные параметры и размеры люков, их место установки указаны в таблице 1 и в приложении А.

Тип люка выбирают в зависимости от места установки.

Таблица 1


Тип (обозначение по EN 124)	Наименование	Полное открытие , не менее, мм	Глубина установки крышки в корпусе , не менее, мм	Масса общая, справочная, кг
ЛМ* (А15)	Легкий малогабаритный люк				Зона зеленых насаждений, пешеходная зона
Л (А15)	Легкий люк
С (В125)	Средний люк				Автостоянки, тротуары и проезжая часть городских парков
Т (С250)	Тяжелый люк				Городские автомобильные дороги с интенсивным движением
ТМ (Д400)	Тяжелый магистральный люк				Магистральные дороги
СТ (Е600)	Сверхтяжелый люк
	Ремонтная вставка				Корпуса люков типов С(В125) и Т(С250) при ремонтных работах на дорогах (при наращивании высоты дорожного полотна)

* Для подземных коммуникаций с глубиной канала до 600 мм от наружной поверхности крышки люка.

4.2 По исполнению люки подразделяют:

1 - общего назначения (приложение А, рисунок A.1);

2 - с запорным замковым устройством на них (приложение А, рисунок А.2). Конструкция замкового устройства согласовывается с потребителем;

3 - имеющие в конструкции крышки углубление под заполнение бетоном класса не ниже В30 (приложение А, рисунок А.3);

4 - с устройством для подъема крышки с помощью стандартного грузоподъемного механизма. Конструкция устройства должна быть согласована с потребителем;

5 - с усиленной заделкой корпуса анкерными болтами или специальными приливами на корпусе (приложение А, рисунок А.4). Конструкция анкеров, приливов и их количество (не менее двух) согласовывается с потребителем;

6 - с крышкой, состоящей из двух частей (приложение А, рисунок А.5);

7 - с крышкой, шарнирно прикрепленной к корпусу;

8 - с квадратной или прямоугольной формой крышки и (или) корпуса люков.

4.3 Типы, основные параметры и размеры дождеприемников, их место установки указаны в таблице 2 и в приложении Б.

Тип решетки выбирают в зависимости от места установки.

Таблица 2


Тип (обозначение по EN 124)	Наименование	Площадь живого сечения , не менее, м	Глубина установки решетки в корпусе , не менее, мм	Масса общая, справочная, кг
	Дождеприемник малый				Пешеходная зона
	Дождеприемник большой				Автостоянки и проезжая часть городских автодорог
ДБ2** (В125)
	Дождеприемник магистральный				Магистральные автомобильные дороги с интенсивным движением
ДМ2 (С250)
	Дождеприемник сверхтяжелый				Зоны высоких нагрузок (аэродромы, доки)
ДС2 (Д400)
На дорогах (аэродромах) при продольных уклонах: * ДБ1 - 0,005; ** ДБ2 - 0,005.

4.4 По исполнению дождеприемники подразделяют:

1 - с минимальной шириной опорной части корпуса по контуру (приложение Б, рисунок Б.1);

2 - с минимальной шириной продольной опорной части корпуса, прилегающего к бордюру дороги (приложение Б, рисунок Б.2);

3, 4, 5 - с минимальной шириной продольной опорной части корпуса, прилегающего к бордюру дороги, и одной правой (исполнение 2) или левой (исполнение 3), либо обеих (исполнение 4) коротких сторон;

6, 7 - с минимальной шириной короткой опорной части корпуса, прилегающего к бордюру дороги (исполнение 5), или обеих коротких сторон (исполнение 6);

8 - с единым корпусом под две решетки (приложение Б, рисунок Б.3);

9 - с усиленной заделкой корпуса, для чего последний оснащается анкерными болтами или специальными приливами на корпусе (приложение А, рисунок А.4). Конструкцию анкеров, приливов и их количество (не менее двух) согласовывают с потребителем;

10 - с решеткой, шарнирно прикрепленной к корпусу.

4.5 Условное обозначение люка или дождеприемника должно состоять из слова "Люк" или "Дождеприемник", его типа, исполнения или нескольких исполнений, габаритных размеров лаза в сантиметрах и обозначения настоящего стандарта.

Дополнительно в условное обозначение люка вводится обозначение инженерных сетей, для которых предназначен люк: В - водопровод; Г - пожарный гидрант; К - бытовая и производственная канализация; Д - дождевая канализация, ТС - тепловая сеть, ГС - газовая сеть, ГКС - городская кабельная сеть (в том числе ГТС - по согласованию с заказчиком).

Примеры условных обозначений:

легкого люка для сети водопровода с квадратной крышкой и размером лаза 60х60 см

Люк Л(А15)-В. 8-60х60 ГОСТ 3634-99;

среднего люка для канализации с запорным замковым устройством и диаметром лаза 60 см

Люк С(В125)-К.2-60 ГОСТ 3634-99;

ремонтной вставки для тяжелого люка любых исполнений и наименований инженерных сетей с диаметром лаза 60 см

Ремонтная вставка Р.Т-60 ГОСТ 3634-99;

дождеприемника большого исполнения 2 с минимальной шириной продольной опорной части корпуса, примыкающего к бордюру дороги, с размером лаза 30х50 см для дорог с продольным уклоном 0,005

Дождеприемник ДБ1(В125)-2-30х50 ГОСТ 3634-99.

5 Технические требования

5.1 Люки смотровых колодцев, ремонтные вставки и дождеприемники должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

5.2 Характеристики

5.2.1 Отливки не должны иметь дефектов, снижающих их прочность. Отливки должны соответствовать требованиям ГОСТ 26358 .

На поверхности отливок допускаются раковины диаметром не более 10 мм и глубиной не более 3 мм, занимающие не более 5% поверхности отливок. Трещины не допускаются. На нижней опорной поверхности корпусов, внутренней поверхности крышек люков и решеток дождеприемников допускаются шлаковые включения, занимающие не более 10% общей площади поверхности.

5.2.2 Допуски отливок должны соответствовать: размерам - не ниже 10-го класса точности по ГОСТ 26645 , массе - 11-му классу точности.

5.2.3 Верхние поверхности крышек люков всех типов должны быть рельефными. Высота рельефа должна быть для типов:


ЛМ(А15), Л(А15), С(В125) и Т(С250)
ТМ(Д400) и СТ(Е600)

Площадь поверхности выпуклого рельефа должна быть не менее 10% и не более 70% общей площади поверхности.

Конфигурация рельефа устанавливается изготовителем и должна определяться с учетом величины номинальной нагрузки, а также технологии изготовления.

5.2.4 Конструкция люков должна предусматривать не менее одной впадины или отверстия, предназначенных для возможности открывания крышки.

5.2.5 Крышки люков, ремонтные вставки и решетки дождеприемников должны свободно входить в соответствующие им корпуса. Зазор между ними по периметру не должен превышать 3 мм на сторону.

5.2.6 Крышки люков (кроме водопроводных) должны иметь отверстие диаметром не менее 20 мм для отбора проб загазованности колодцев.

5.2.7 Крышки люков, ремонтные вставки и решетки дождеприемников должны плотно прилегать к соответствующим опорным поверхностям их корпусов. Допуск плоскостности их опорных поверхностей не должен превышать 2 мм.

5.2.8 Люки типов Т(С250), ТМ(Д400), СТ(Е600), соответствующая им ремонтная вставка и дождеприемники типов ДМ(С250), ДС(Д400) должны иметь эластичную прокладку между крышкой и корпусом либо предусматривать механическую обработку обеих сопрягаемых опорных поверхностей. Конструкция, размеры эластичной прокладки и способы ее крепления определяет предприятие-изготовитель. Допускается установка нескольких (вместо одной сплошной) эластичных прокладок при условии исключения качания крышки. Твердость эластичной прокладки должна быть не ниже 40 ед. по Шору.

5.2.9 Пазы в решетках должны быть равномерно распределены по площади решетки дождеприемника. Площадь пазов должна быть не менее 30% чистой площади решетки дождеприемника и должна быть указана в сопроводительной документации на дождеприемники.

5.2.10 Пазы решеток типов Д(А15) и ДБ(В125) должны иметь соответственно размеры:

ширина от 8 до 18 мм, длина не ограничена;

ширина более 18 до 25 мм, длина не более 170 мм.

Размеры пазов решеток типов ДМ(С250) и ДС(Д400) зависят от ориентирования продольных осей пазов по отношению к транспортному движению в соответствии с таблицей 3.

Таблица 3


Ориентирование		Ширина, мм	Длина, мм
От 0 до 45° и от 135 до 180°	Все типы	От 16 до 32
От 45 до 135°		От 16 до 42	Без ограничения

5.2.11 Опорная поверхность корпуса должна быть сконструирована таким образом, чтобы давление на опорную поверхность при приложении номинальной нагрузки не превышало 7,5 МПа.

5.2.12 Конструкцию и размеры замковых устройств люков смотровых колодцев, шарнирных соединений крышек люков и решеток дождеприемников определяет предприятие-изготовитель по согласованию с потребителем.

5.3 Требования к сырью, материалам, покупным изделиям

Корпуса, крышки, ремонтные вставки люков, корпуса и решетки дождеприемников изготавливают из серого чугуна марки не ниже СЧ20 по ГОСТ 1412 . Допускается замена марки чугуна, обеспечивающая номинальную нагрузку. Кроме того, допускается корпуса люков типов ЛМ(А15), Л(А15) и дождеприемников типа Д(А15) изготавливать из полимерных материалов и чугуна в сочетании с бетоном. Внутренние запорные устройства люков изготавливают из стали марки не ниже Ст3 по ГОСТ 380 с антикоррозионным покрытием.

5.4 Комплектность

Люки и дождеприемники поставляют как комплектно, так и отдельными деталями.

5.5 Маркировка

5.5.1 На наружной поверхности крышек люков всех типов и решеток дождеприемников должно быть отлито условное обозначение, кроме слов "люк", "дождеприемник" и "ремонтная вставка" и товарный знак предприятия-изготовителя. Обозначение наименования инженерной сети располагают на осевой линии. На внутренней поверхности крышек люков и решеток дождеприемников отливают месяц и год изготовления. Размеры маркировочных знаков определяет изготовитель.

5.5.2 Люки и дождеприемники, отгруженные потребителю, должны сопровождаться паспортом. Паспорт содержит:

наименование предприятия-изготовителя или его товарный знак;

условное обозначение изделия;

количество изделий в партии;

гарантийный срок;

дату приемки техническим контролем;

дату отгрузки.

5.6 Упаковка

Упаковку люков и дождеприемников производят в пакеты на поддонах. По согласованию с потребителем допускаются другие виды упаковки, обеспечивающие сохранность изделий при транспортировании и хранении.

6 Правила приемки

6.1 Приемку люков и дождеприемников всех типов, ремонтных вставок (далее - изделий) проводят партиями. Объем партии равен сменной выработке.

6.2 Изделия должны подвергаться приемосдаточным, периодическим и типовым испытаниям.

6.3 При приемосдаточных испытаниях должны проверяться внешний вид изделий, механическая прочность крышек и решеток. Проверке по внешнему виду подвергают каждый люк и дождеприемник; проверке на механическую прочность подвергают крышки люков и решетки дождеприемников в количестве 3% партии, но не менее двух штук.

6.4 При получении неудовлетворительных результатов испытаний на механическую прочность при приемосдаточных испытаниях проводят повторную проверку по этому показателю удвоенного числа изделий. Результаты повторной проверки распространяются на всю партию и являются окончательными.

6.5 При периодических испытаниях проверяют размеры, массу деталей изделий, отклонения от плоскостности крышки люков и решеток дождеприемников и их корпусов не менее чем на трех изделиях из партии, прошедших приемосдаточные испытания, не реже одного раза в год, а также после каждой замены технологической оснастки.

6.6 Типовые испытания проводят с целью проверки эффективности и целесообразности изменений конструкции или технологии изготовления, которые могут повлиять на технические характеристики изделия.

Испытания проводят на образцах продукции, в конструкцию которых на основании временных документов внесены изменения.

Виды и объемы типовых испытаний определяет изготовитель.

6.7 Потребитель имеет право проводить контрольную проверку соответствия всех типов люков, ремонтных вставок и дождеприемников любому требованию настоящего стандарта, соблюдая приведенный порядок отбора образцов и методы контроля.

7 Методы контроля

7.1 Размеры люков смотровых колодцев, дождеприемников и ремонтных вставок проверяют универсальными или специальными инструментами, а также шаблонами.

7.2 Контроль внешнего вида люков, дождеприемников и ремонтных вставок проводят внешним осмотром.

7.3 Массу крышек люков, корпусов и других деталей определяют взвешиванием на весах с погрешностью не более 0,5 кг.

7.4 Допуск плоскостности крышки люка или решетки дождеприемника определяется на поверочной плите с помощью набора щупов.

7.5 Испытание на механическую прочность проводят на прессе, обеспечивающем необходимое усилие. Пресс должен быть оборудован стальным пуансоном. Размеры пуансона приведены в приложении В.

Для испытаний люк или дождеприемник устанавливают на станине пресса, при этом их опорные поверхности должны прилегать к станине по всей опорной поверхности.

Нагрузка на крышку люка или решетку дождеприемника должна прилагаться точно в середине через мягкую прокладку толщиной не менее 3 мм. Усилие пресса равномерно увеличивают со скоростью до 5 кН/с до достижения номинальной нагрузки. Испытательную нагрузку выдерживают в течение не менее 30 с.

Люк или дождеприемник считают выдержавшим испытание, если при этом не будут обнаружены разрушения (трещины, отколы).

8 Транспортирование и хранение

8.1 Люки и дождеприемники перевозят любым видом транспортных средств согласно правилам перевозок, действующим на данном виде транспорта. При перевозке автомобильным транспортом люки могут не пакетироваться. Загрузка при этом должна быть равномерной и исключать возможность перемещения груза и его повреждения.

8.2 Изделия должны иметь транспортную маркировку в соответствии с ГОСТ 14192 .

8.3 Условия хранения люков - по группе Ж 1 ГОСТ 15150 .

9 Гарантии изготовителя

9.1 Изготовитель гарантирует соответствие люков, дождеприемников и ремонтных вставок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.

9.2 Гарантийный срок эксплуатации - 3 года со дня ввода изделий в эксплуатацию, но не более 5 лет с момента отгрузки предприятием-изготовителем.

1 - крышка; 2 - корпус; 3

Рисунок А.1 - Люк общего назначения

1 - корпус; 2 - крышка; 3 - замковый механизм

Рисунок А.2 - Люк, оснащенный запорным замковым устройством

1 - крышка; 2 - бетон; 3 - корпус

Рисунок А.3 - Люк с крышкой, имеющей углубление под заполнение бетоном

Рисунок А.4 - Усиленная заделка корпуса люка

1 - крышка; 2 - корпус

Рисунок А.5 - Люк с крышкой, состоящей из двух частей

1 - крышка; 2 - корпус; 3 - опорная поверхность корпуса

Рисунок Б.1 - Дождеприемник ливнесточного колодца

Рисунок Б.2 - Дождеприемник с минимальной шириной продольной опорной части корпуса, прилегающего к бордюру дороги

Рисунок Б.3 - Дождеприемник с единым корпусом под две решетки

ПРИЛОЖЕНИЕ В (обязательное). Размеры пуансонов в зависимости от полного открытия люка

ПРИЛОЖЕНИЕ В
(обязательное)

В миллиметрах


Полное открытие люка (ПО)	Размеры пуансона

Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
М.: Госстрой России, ГУП ЦПП, 2000

Редакция документа с учетом
изменений и дополнений подготовлена
АО "Кодекс"

Канализационные люки относятся к инженерным сооружениям и устанавливаются над колодцами подземных систем городской и ливневой канализации, водопроводных, тепловых и кабельных линий, магистральных газопроводов.

Люки защищают колодцы и водостоки от попадания мусора, посторонних предметов, падениялюдей и животных. Служат для обеспечения свободного доступа при обслуживании и ремонте инженерных систем.Обеспечивают безопасность на автотрассах, городских улицах, зеленых зонах и загородных участках.Предназначены для доступа к накопительным емкостям при откачке канализационных стоков.

Рис.1. Канализационный люк.

Классификация

Канализационные люки имеют рифленую поверхность, препятствующую скольжению,обеспечивающую хорошее сцепление с подошвами обуви и автомобильными шинами. Вес конструкций, монтируемых на проезжей части, должен быть не менее 60 килограммов, для предотвращения самопроизвольного открывания при наезде на них транспортных средств.

По назначению

По назначению канализационные люки подразделяются на следующие группы:

Смотровые, предназначены для контроля за состоянием инженерных систем и трубопроводов. Устанавливаются на поворотах, ответвлениях, в местах изменения диаметров или уклонов трубопроводов.
Накопительные служат для доступа к накопительным резервуаров при откачке канализационных стоков.
Ливневые. Устанавливаются на колодцы дождевой канализации.
Ревизионные люки подходят для обслуживания внутренних систем водопровода и канализации. В основном выпускаются прямоугольной формы. Могут устанавливаться в санузлах или ванных комнатах в стене или коробе, из гипсокартона или сайдинга.

Все люки предназначены для защиты колодцев различного назначения. Обеспечивают безопасное нахождение людей, животных и автотранспорта в местах прохождения инженерных коммуникаций.

По форме

Самая популярная форма люков — круглая. Такая конструкция компактно выглядит, удобна в использовании. Не имеет острых углов. При необходимости, тяжелую крышку круглой формы можно перекатывать для облегчения транспортировки.

Квадратные или прямоугольные люки менее распространены. Устанавливаются, обычно, на колодцы ливневой канализации. Выпускаются размерами одной стороны от 300 до 800 мм.

Производство квадратных люков экономически невыгодно, так как на них тратится больше сырья, чем на круглые аналогичных размеров.

Прямоугольная крышка не удобна при транспортировке, монтаже или обслуживании. Может провалиться в колодец, если случайно сдвинуть ее по диагонали.

2. По исполнению люки бывают:

стандартных параметров;
с запорными механизмами, предотвращающими проникновение в колодец и хищение изделий;
с углублениями в крышке для возможности утяжеления с помощью бетонных или полимерных заполнителей;
с встроенными в крышку устройствами для подъема их при помощи грузоподъемной техники.

По применению

Люки инженерных коммуникаций по целевому использованию делятся на две основные группы:

Люки, устанавливаемые на скоростных автомагистралях, аэродромах, транспортных терминалах и производственных площадках, местах стоянки гусеничной техники и большегрузного транспорта. Для этих целей подходят тяжелые чугунные изделия Т-типа, весом 80-150 килограммов.
Крышки колодцев, устанавливаемые на тротуарах, в скверах и парках, городских дворах и частных домовладениях маркируются буквой «Л». Легкие люки изготавливаются из полимерных, резиновых и композитных материалов, весят от 15 до 60 килограммов.

Тяжелые чугунные люки во многом превышают легкие аналоги по стоимости.
