Каждый, кто пробовал заниматься ремонтом электроники, пришел к осознанию того, что одного лишь паяльника будет мало. Некоторые SMD элементы просто невозможно выпаять без помощи термовоздушного фена. Именно поэтому со временем приобретается паяльная станция, которая включает в себя и то и другое. Большинство дешевых вариантов редко соответствуют индивидуальным предпочтением. Поэтому термовоздушная паяльная станция своими руками не является чем-то недостижимым. В статье будут рассмотрены различные варианты паяльных станций, а также процесс самостоятельной сборки.

Что такое паяльная станция

Если говорить просто, то простая паяльная станция состоит из нескольких основных блоков:

  • блок питания;
  • блок управления;
  • индикаторы;
  • манипуляторы.

Блок питания может быть импульсным или трансформаторным. Первый имеет меньшие габариты и способен выдавать большую мощность. Трансформаторный блок питания имеет характерный звук при работе и для большой мощности требует больших габаритов. В некоторых случаях трансформаторный блок показывает себя более надежным, но это напрямую влияет на вес и габариты паяльной станции. Блок управления паяльной станцией состоит из платы, на которой находятся микроконтроллеры, переменные резисторы и другие элементы, которые отвечают за обратную связь, а также за формирование выходного сигнала для манипуляторов.

В качестве манипуляторов на паяльной станции могут использоваться:

  • паяльник;
  • инфракрасная головка.

На лицевой панели станции располагаются индикаторы. Они выводят показания датчиков температуры, которые находятся в манипуляторах. В большинстве случаев требуется дополнительная калибровка для достижения правильных показаний.

Разновидности станций

Все паяльные станции можно разделить на две большие группы:

  • термовоздушные;
  • инфракрасные.

Каждая из них заточена под свои задачи. В большинстве случаев при проведении профессиональных ремонтах требуется обе разновидности паяльных станций. Первая представляет собой небольшой блок, который имеет один или два манипулятора. Термовоздушная паяльная станция может включать в себя только фен или фен с паяльником. Есть паяльные станции, которые имеют в качестве манипулятора только паяльник. Обычно это те разновидности, которые называются индукционными. В обычных термовоздушных станциях нагрев паяльника происходит за счет керамического или схожего элемента, на который подается напряжение. Этот элемент передает температуру на жало. В индукционных паяльных станциях нагрев происходит за счет действия электромагнитного поля. Энергия сразу передается на жало.

Благодаря такому подходу удалось снизить инертность паяльной станции, повысить время отклика, а также повысить мощность при меньших габаритах. В тех изделиях, где содержатся теплоемкие элементы невозможно обойтись без индукционной стации, т. к. она способна в короткие сроки разогреть большие участки олова. В некоторых случаях даже термовоздушным феном этого сложно добиться. Индукционки стоят в несколько раз дороже обычных станций, но их эффективность гарантирует удовольствие и высокую точность при работе.

Инфракрасные паяльные станции являются отдельным подразделением. По внешнему виду они практически непохожи на два предыдущих вида. Они состоят из двух основных модулей:

  • головы или верхнего подогрева;
  • нижнего подогрева.

Нагрев в них происходит за счет инфракрасных элементов. Благодаря нижнему подогреву плата нагревается равномерно, что позволяет избежать деформации при извлечении или запайке определенных элементов. Чаще всего инфракрасные станции применяются для замены чипов с BGA пайкой. Они представляют собой микросхемы-кристаллы, которые фиксируются на плате с помощью специальных шариков припоя. Некоторые виды таких чипов возможно заменить обычной термовоздушной станцией, но качество будет страдать. Стоимость хорошей инфракрасной станции начинается от одной тысячи долларов.

Обратите внимание! Есть отдельный подвид инфракрасных станций, в которых инфракрасный элемент помещен в манипулятор, который напоминает фен. Такие изделия не получили широкого распространения и применяются редко.

Самостоятельная сборка

Два из перечисленных вида станций для пайки можно собрать самостоятельно. В большинстве случаев используются готовые модули, которые есть в продаже. При желании можно разработать собственную схему и собрать ее, но часто в этом нет необходимости, т. к. дешевле купить готовые компоненты.

Термовоздушная

Самая простая термовоздушная паяльная станция может быть собрана из обычного паяльника. Ниже будет приведена инструкция в фотографиях, как это можно сделать. Для всего процесса сборки потребуются такие компоненты:

  • паяльник с деревянной рукояткой;
  • аквариумный компрессор;
  • шуруповерт;
  • сверло;
  • медицинская капельница;
  • фольга;
  • часть антенны;
  • многожильный провод.

Процесс начинается с того, что необходимо разобрать паяльник. Откручивается винт и высвобождается жало.

Следующим шагом снимается рукоятка, которая понадобится позже. Откручиваются провода, которые соединяют питающий кабель с нагревательным элементом.

Провод вытаскивается из рукоятки и сбоку сверлится небольшое отверстие.

Через проделанное отверстие вставляется провод питания. Чтобы это было легче сделать, можно привязать его к куску проволоки и протянуть ей.

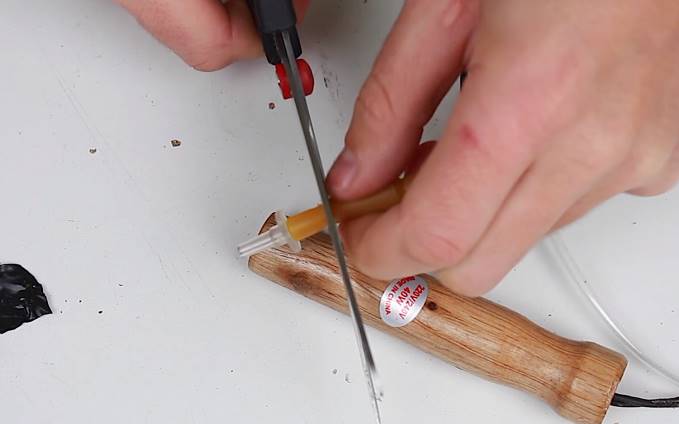

Теперь понадобится заготовленная ранее капельница. Ту часть, на которой располагается резинка, необходимо разрезать пополам, как показано на фото.

После этого оставшаяся часть с трубочкой вставляется в рукоятку, куда раньше приходил провод питания.

Соединение получается довольно надежным и герметичным. Далее к проводу питания, который был продет в просверленное отверстие, подключается нагревательный элемент, изъятый ранее.

Провода важно хорошо изолировать, чтобы не получить удар током. Нагревательный элемент устанавливается на свое место. После этого кусочком фольги обматываются отверстия в нагревательном элементе, которые предназначены для охлаждения, как показано на фото.

Чтобы фольга держалась на своем месте, ее необходимо зафиксировать медной проволокой, обмотав ее вокруг фольги.

Сопло, которое обеспечит направленный поток воздуха, делается из кусочка трубочки от антенны. Она просто вставляется на место жала, как показано на фото ниже.

Отверстие, через которое проходит провод питания, необходимо хорош герметизировать. Подойдет обычный герметик для этих целей. Далее производится подключение аквариумного компрессора ко второй части трубки от капельницы.

Такого результата будет вполне достаточно для работы с мелкими компонентами на платах. Мощность такого фена можно повысить, если сделать намотку нихромовой нити на нагревательный элемент, а также поставить компрессор с большей производительность. В паре с феном можно использовать обычный паяльник. Такие изделия всегда можно взять с собой.

Процесс сборки изделия с более сложным строением описан в видео ниже.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

  • паяльник;
  • блок питания от ПК;
  • автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

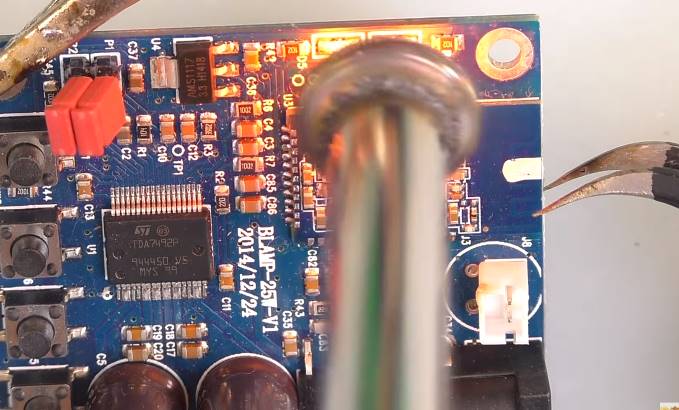

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Резюме

Как видно, собрать собственную паяльную станцию не так сложно, как может показаться. При этом затраты на такую паяльную станцию будут минимальными, а использовать ее можно везде. Если речь идет о профессиональном уровне проведения ремонтных работ, тогда есть смысл подумать о приобретении качественной заводской паяльной стации, которая имеет различные режимы работы и настройки. При обучении нет смысла в покупке дорогой паяльной станции, можно начать с дешевых вариантов паяльных станций. Если обучение будет проходить успешно и за это время не будет потеряно желание к работе, тогда можно задуматься о приобретении профессиональной паяльной станции.

Объяснять, насколько необходима паяльная станция для работы и ремонта современного электронного оборудования, скорее всего, не стоит, только время тратить. К сожалению, даже самые бюджетные варианты подобного оборудования стоят немалые деньги, от 10 тыс. рублей и выше, поэтому для работы в домашних условиях приходится искать варианты изготовления паяльной станции своими руками. Дело это непростое, требующее терпения в отладке и настройке управляющей компоненты паяльной станции.

Варианты постройки паяльной станции

Среди всякого полезного и не очень набора информации, имеющегося в сети, можно отыскать массу схем и устройств самодельной разработки, вплоть до вариантов изготовления самодельных термопар и фенов. На практике, для перепайки и прогрева электронных компонентов материнских плат и видеокарт компьютеров, станций управления и прочей микропроцессорной техники чаще всего используют два типа установки:

  • Конструкция, работающая на принципе передачи тепла раскаленным воздухом. Собирается такая термовоздушная паяльная станция своими руками достаточно просто, но при одном условии, большую часть компонентов необходимо покупать готовыми, а не пытаться сделать кустарным способом;
  • Бесконтактная установка работает по принципу теплового излучателя. Инфракрасная паяльная станция своими руками собирается на основе мощных галогеновых ламп и системы отражателей. Для управления нагревом используются программные возможности ноутбука.

Самой крутой паяльной станцией, работоспособность которой подтверждена на практике, признана установка, изготовленная из отражательного зеркала и мощной галогеновой лампы на 500Вт.

К сведению! При правильной настройке такой паяльной станцией удалось выполнить пайку контактов твердым серебряным припоем.

Но для пайки или прогрева такой девайс будет смертельно опасен, потому что главным критерием при выборе варианта паяльной станции должна быть управляемость нагрева поверхности с точностью до 1 о С.

Строим воздушную паяльную станцию малой мощности

Конструкция паяльной станции состоит из четырех основных элементов:

  • Платы управления процессом нагрева;
  • Корпуса;
  • Блока питания;
  • Фена и паяльника.

Блок питания и корпус подбирают в соответствии с имеющимися ресурсами. Остальные узлы придется покупать или делать собственноручно.

Главный рабочий инструмент воздушной паяльной станции

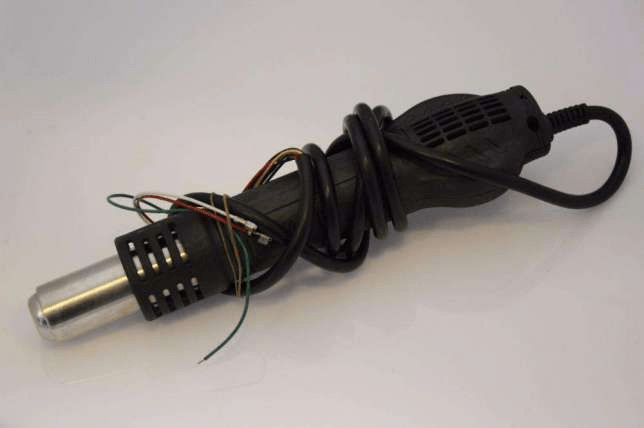

Главным рабочим органом паяльной станции является фен с электрической спиралью и кулером, продувающий горячий воздух на поверхность пайки или микрочипа. Устройство его несложное, и при желании можно намотать нихровомовую спираль от обыкновенного низковольтного паяльника на керамическую трубку.

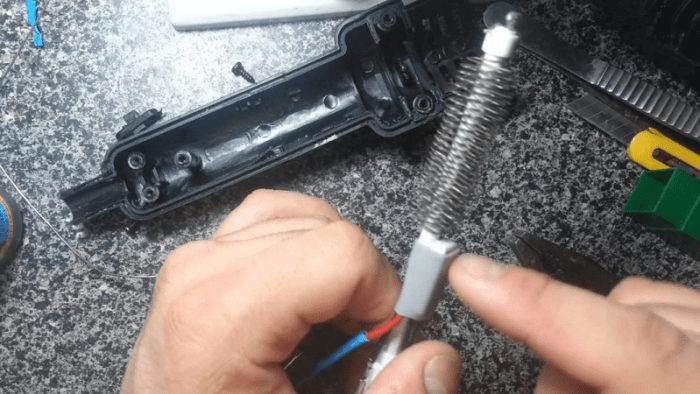

Нагревательный элемент изолируют несколькими слоями стеклоткани. Нихром не будет нагреваться до состояния раскаленного металла, но заизолировать поверхность необходимо хотя бы для того, чтобы металлическая поверхность не окислялась. На выходе из нагревательного устройства необходимо установить керамическое кольцо или сопло, диаметром 8-10 мм. Лучше всего подойдут термостойкие фишки, фиксирующие нагревательные спирали в старых утюгах. Мощность нагревателя для паяльной станции потребуется в пределах 400-500Вт, не менее.

Для организации наддува можно использовать кулер от компьютера, или взять за основу корпус с двигателем и вентилятором от походного фена. Но в этом случае придется разрабатывать свой вариант управления оборотами двигателя и напором воздушного потока.

Совет! Существует немало схем с ручным управлением, в которых подачу воздуха в нагревательный элемент предлагают организовать с помощью вынесенного компрессора.

Из практики можно сказать, что управление подачей воздуха паяльной станции должно быть только автоматическим, в противном случае включение-выключение клапана перепуска давления сделает процесс пайки настоящей мукой, а не работой.

Кроме того, в конструкции фена должна быть установлена термопара, с помощью которой, собственно, и регулируется температура воздуха.

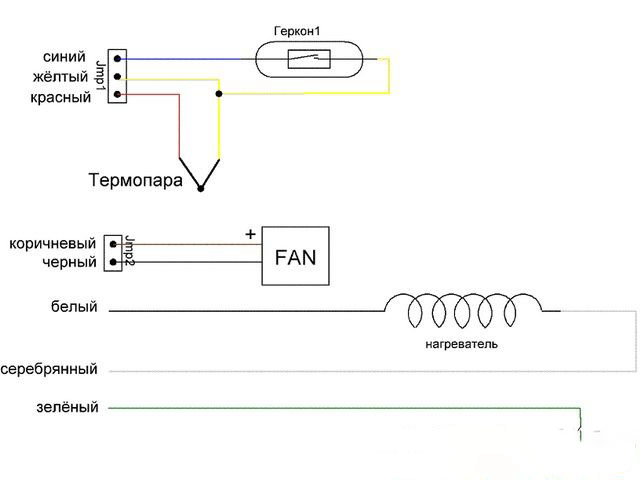

Схему подключения фена можно выполнить так, как указано на рисунке ниже.

От того, насколько удобным и безопасным в работе получится конструкция фена, зависит качество пайки, поэтому, если у вас нет желания морочить голову самоделками, то можно купить обычный фен от настольной паяльной станции Luckey, модель702, и просто адаптировать ее к плате управления.

Система управления паяльной станцией

Из приведенного списка наиболее сложным узлом паяльной станции для постройки своими руками является плата управления. Ее можно купить готовой, но если есть опыт постройки подобных конструкций, схему вполне по силам собрать своими руками, комплект деталей можно заказать в сети.

Из всех существующих вариантов, доступных в онлайне, наиболее надежной и удобной в работе признана схемка на основе контролера ATMEGA серия 328р. Плата собрана на основе по приведенной ниже схеме.

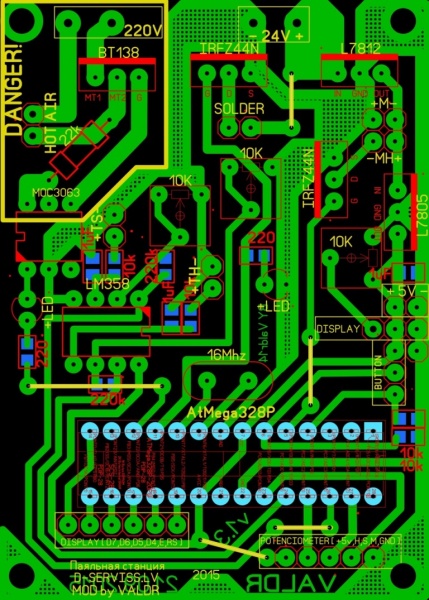

Сборка выполняется на стеклотекстолитовой плате, и при нормальном качестве монтажа система управления паяльной станции запускается с первой попытки. При сборке платы потребуется крайне осторожно выполнять пайку элементов, особенно питающей цепи чипа, сделать землю и постараться не переусердствовать с нагревом ножек. Но, прежде всего, нужно будет программатором забить программный код управления. В качестве блока питания паяльной станции используется импульсник на 24В-6А со встроенной защитой от перегрузки.

В схеме управления паяльной станции используется пара мощных мосфетов IRFZ44N, нужно предпринять меры по защите от перегрева и выгорания. Если нагреватель фена получился чересчур мощным, вполне возможно срабатывание блокировки блока питания.

Симмистор и оптоэлектронную пару желательно вывести на отдельную плату, и обязательно установить радиатор охлаждения. Для оптопары рекомендуется использовать сравнительно маломощные светодиоды управления с максимальным током потребления до 20 миллиампер.

В конструкции паяльной станции используется пятипиновый паяльник мощностью в 50 Вт. Разработчики рекомендуют использовать Arrial 936, но можно установить любой аналогичный инструмент с предустановленной термопарой.

Сборка и регулировка работы станции

Все элементы монтируются в закрытый штамповый корпус от старого блока питания, на заднюю стенку выносится радиатор и включатель, на передней индикатор температуры.

Управление паяльной станцией осуществляется тремя переменными сопротивлениями на 10 кОм Первыми двумя регулируется температура паяльника и фена, третьим выставляются обороты фенового вентилятора.

Процесс регулировки касается только юстирования на плате паяльной станции температуры нагрева паяльника и фена. Для этого подключаем питание к паяльнику и термопарой с тестером измеряем реальную температуру нагрева жала. Далее подстроечным резистором выводим показание на цифровом индикаторе станции в соответствии с данными тестера. Аналогичным способом измеряем температуру воздушного потока фена и регулируем подстроечником показания на индикаторе. Если задрать обороты вентилятора фена, то место пайки можно легко разогреть до 450 о С.

Изготовление инфракрасного паяльника

Паяльные станции, работающие на инфракрасном излучении, за редким исключением, используются для прогрева распаявшегося процессора, моста или проца на видеокарте. Как известно, процессоры очень плохо переносят перегрев, и зачастую, при интенсивной нагрузке и плохом теплоотводе, происходит распаивание низкотемпературного припоя контактов от площадки.

Одним из варварских способов восстановления контакта является прогрев «тела» процессора дозированным тепловым излучение. Это можно сделать обычным феном или даже утюгом, но после подобных процедур положительный эффект достигается в одном из трех случаев. Поэтому специалисты-самодельщики предпочитают строить паяльные станции инфракрасного нагрева.

Изготовление корпуса и нагревательных элементов

Конструктивно паяльная станция состоит из четырех основных элементов:

  • Нижнего нагревательного блока;
  • Верхнего нагревательного блока;
  • Штатива и блока управления нагревателями.

Между верхним и нижним корпусом укладывается материнская плата компьютера так, чтобы инфракрасный поток от верхней системы нагрева был направлен преимущественно на цель — корпус процессора. Остальная часть платы закрывается от нагрева алюминиевой пластиной или фольгой с вырезанным окном под процессор.

Нижний корпус паяльной станции применяется для создания теплового экрана, проще говоря, для дополнительного подогрева платы, чтобы уменьшить потери тепла за счет конвекции воздуха.

Важно! Вся хитрость паяльной станции заключается в том, чтобы сделать нагрев не только эффективным, но и управляемым, то есть, нельзя допустить перегрева корпуса, поэтому в конструкции используется термопара и интерфейс управления галогенками.

В качестве нагревателей можно использовать обыкновенную нихромовую спираль, уложенную внутрь кварцевых трубок или галогенки R7S J254.

Для изготовления корпуса нижнего блока можно использовать любой подходящий по размеру стальной коробок, на который устанавливаются разъемы для ламп. В итоге, после сборки и подключения проводки получается конструкция паяльной станции, как на фото.

Аналогичным способом изготавливается верхний нагревательный блок.

Все устройство и управление монтируется на штативе от старого советского фотоувеличителя, у которого есть регулировка положения верхнего блока по высоте. Остается собрать систему управления паяльной установки.

Термопары и управление

Для того чтобы не допустить перегрева, в паяльной станции используются две термопары - для корпуса процессора и остальной поверхности материнской платы. Для управления паяльной станцией используется плата интерфейса Arduino MAX6635, которая подключается к последовательному порту домашнего ноутбука или ПК, для которого приходится искать соответствующее программное наполнение -обеспечение или сделать его самому.

Управление паяльной станции выполняется следующим образом. Компьютер через интерфейс и термопару получает информацию о температуре и меняет мощность теплового потока с помощью импульсов включения-выключения галогенок станции. По мере перегрева продолжительность периода горения лампы будет снижена, а при остывании, наоборот, увеличена.

В собранном виде паяльная станция выглядит, как на фото. Стоимость постройки обошлась чуть более 80 долл.

Заключение

Существует еще как минимум четыре варианта изготовления паяльной установки, в том числе один из них аккумуляторного типа. Какой из них наиболее удобный в управлении, можно установить только практическим способом, после постройки паяльника в натуральную величину. Две приведенные в статье схемы паяльной системы являются самыми простыми и доступными в изготовлении при весьма скромном бюджете в 150 дол.

Для создания неразъемных соединений применяют несколько технологий. Одна из них это пайка. От традиционной сварки ее отличают низкие температуры, соединение между собой выполняют с помощью специального материала – припоя. В процессе пайки, расплавленный припой наносят на соединяемые детали, по мере остывания, он затвердевает и заготовки соединяются между собой.

Пайку выполняют с использованием различных устройств – электрического паяльника, паяльной станции и пр.

Принцип работы и общие характеристики

Паяльная станция, а иногда ее называют станком или установкой это устройство, которое широко применяют и в быту, и в электронике, и электротехнике. Основное предназначение этого оборудования – групповая или единичная пайка деталей.

В конструкцию этого оборудования входят следующие компоненты:

  1. Блок управления, который контролирует рабочие параметры работы устройства.
  2. Паяльник, предназначенный для выполнения пайки.
  3. Пинцет, участвующий в сборке/разборке элементов, устанавливаемых на печатную плату.
  4. Фен, который предназначен для нагрева сборочного места. Его можно использовать для выполнения как единичных, так и групповых операций.
  5. Источник тепла, используемый для нагрева печатной платы для определенной в технологическом процессе температуры.
  6. Прибор для удаления лишнего олова.
  7. Вспомогательную оснастку – подставки и пр.
  8. Браслеты, которые снимают статическое напряжение.

Самые простые станции включают в себя паяльники, контролирующего прибора и подставки под паяльник. Ключевое отличие станции с феном от традиционного паяльника заключается в том, использование этого станка позволяет не только соединять между собой детали, но, при этом оптимизировать температурный режим. В состав станции входят различные приспособления, которые не только повышают производительность, но и обеспечивают безопасность работника.

И конечно нельзя забывать то, что паяльные станции с феном оснащены приспособлением для снятия статического напряжения.

Характеристики, а так же принципы работы станции с феном не отличаются большой сложностью, и это позволяет, соорудить паяльную станцию с феном своими руками.

Рекомендации по сборке самодельной паяльной станции с феном

Ключевое требование, которое можно предъявить к самодельной паяльной станции с феном можно сформулировать следующим образом – она должна обеспечить поток воздуха разогретый до температуры не менее 850 ⁰C. При этом мощность нагревательного элемента в паяльной станции не должна превышать 2,6 кВт.

Кроме этого, все компоненты этого паяльного станка с феном не должны иметь высокую стоимость и быть доступными. Кстати, бытовые фены не отвечают ни одному этому требованию. Чаще всего домашние мастера стремятся изготовить или ручной, или стационарный термофен.

Как ни странно, стационарное изделие собрать легче. Это вызвано следующими причинами – ни кто не ограничивает мастера в габаритно – весовых характеристиках. Нет необходимости в изготовлении пистолетной рукояти, которая необходима для управления прибором.

Термофен, в стационарном исполнении работает следующим образом – излучатель тепла стоит неподвижно на рабочем столе, а перемещать необходимо деталь. Такое решение приводит к осложнениям во время выполнения пайки. Для повышения эффективности пайки, целесообразно использовать ручной паяльник (термофен). Такой прибор должен иметь небольшие размеры, а управлять им можно незащищенными руками.

Один из главных вопросов, который встанет перед мастером, решившимся собрать паяльную станцию своими руками, звучит примерно так, какой нагревательный инструмент целесообразно использовать. Как уже отмечалось, компоненты из которых состоит бытовой фен не отвечают требованиям, которые предъявляются к устройствам этого типа. Поэтому, использовать их при создании самодельной паяльной станции недопустимо.

Практика создания самодельных станций говорит о том, что самый оптимальный вариант – это самостоятельное изготовление нагревателя из нихромовой проволоки. Ее сечение должно находится в диапазоне от 0,4 до 0,8 мм. При этом надо понимать, что использование проволоки большего сечения позволит обеспечить больший запас мощности, но получить при этом необходимую для работы температуру будет довольно сложно.

По определению нагреватель не должен быть большим. Для этого нагревательная спираль не должна превышать 4 – 8 мм, по внешнему диаметру. В качестве основания, на котором будет зафиксирован нагревательный элемент необходимо, использовать материал с высокой стойкостью к воздействию высокой температуры. Это может керамика. Кстати, вполне может подойти деталь такого плана, устанавливаемая в бытовом фене.

В качестве нагнетателя можно установить вентилятор небольшого размера. Кстати, его тоже можно снять со старого фена.

Вентилятор должен обеспечить поток воздуха в пределах 20-30 литров в минуту. Еще один вариант – воздушный компрессор для аквариумов. Для повышения его производительности необходимо дополнить его ресивером. Для него можно использовать обыкновенную пластиковую бутылку.

Изготовление корпуса для фена можно выполнить исходя из нескольких вариантов. Можно использовать материалы, которые показывают высокую стойкость к воздействию температуры, например, керамику, но такое решение приведет к удорожанию конструкцию. Можно ее удешевить, используя частичную теплоизоляцию канала, по которому продвигается горячий воздух.

Для корпуса самостоятельно изготавливаемого термофена можно использовать корпус от бытового прибора. Существуют некоторые условия – так, корпус должен быть достаточно объемным, а сопло необходимо выполнять из термостойких материалов или из металлов.

Другая забота, которая встанет перед мастером, это обеспечение работоспособности устройства. В частности, в конструкцию самодельного устройства должен входить пусковой механизм (выключатель) и элемент, отвечающий за регулировку параметров потока воздуха, а именно скорости его движения и его температуры. Для решения этих задач в электрической схеме должны быть установлены реостаты, которые позволяют выполнять плавную настройку мощности.

Сборку изделия начинают с изготовления спирали. При ее намотке необходимо учитывать, что ее сопротивление должно находиться в районе от 75 до 95 Ом. Спираль должна быть намотана на надежный изолятор, а сверху ее необходимо закрыть изолятором, например, асбест или стекловолокно. После сборки этого узла концы спирали должны выходить наружу.

Готовый элемент должен быть установлен в предварительно подготовленный канал корпуса, то есть он должен быть выложен слоем тепловой изоляции. После установки спирали на место ее можно соединять с силовой проводкой, в состав, которой входит выключатель.

ВАЖНО! При выполнении работ необходимо постоянно помнить о тепловой изоляции.

В тыльной части корпуса необходимо смонтировать воздушный нагреватель. Если габариты нагнетателя не позволяют установить его в корпус, то вполне возможно его закрепить с внешней стороны. Для подачи воздуха необходимо присоединить воздуховод.

Правила пользования и техника безопасности

При работе необходимо строго соблюдать технику безопасности и правила использования подобных устройств. Во-первых, необходимо соблюдать противопожарную безопасность.

При работе недопустимо резко изменять температуру в нагревательном элементе.

Во время работу необходимо соблюдать осторожность и не допускать касания нагретых элементов. Недопустимо попадание влаги на корпус и внутрь термофена.

Насадки можно заменять только после того, как фен остынет.

Рабочее место должно хорошо проветриваться.

Схема паяльной станции своими руками, элементная база

Ключевой инструмент паяльной станции является паяльник. Если при самостоятельной сборке станции можно использовать какие-то элементы, снятые, например, с отслуживших свой срок бытовых приборов. То паяльник без всяких споров должен быть новый. Многие мастера отдают предпочтение изделиям Solomon и некоторым другим.

После подбора паяльника можно приступит к выбору диодного моста для электрической схемы и трансформатора. Для того, что бы получить напряжение в 5 В необходим линейный стабилизатор с хорошим охлаждением. В качестве альтернативного варианта можно рассмотреть использование трансформатора, у которого есть в наличии обмотка, которая необходима для обслуживания цифрового блока.

Принципиальную схему самодельного устройства можно поискать на специализированных форумах.

Назначение кнопок и варианты прошивки

На передней панели станции должны быть установлены кнопки управления, отвечающие за исполнение следующих функций:

  • Понижение/повышение температуры с определенным шагом, например в 5 или 10 градусов.
  • Установку заранее подобранных режимов.

Вместо кнопок управления можно использовать внешний прибор (программатор) или выполнить прошивку внутри схемы. Настроить температуру довольно просто.

Регулятор температуры низковольтных паяльников

Новички могут попробовать свои силы собрав упрощенную схему. По сути – это та же станция, только с ограниченными возможностями. Так как в ней будет несколько другая начинка. Она может работать с 12-ти вольтовыми паяльниками или устройств собранных на основании микропаяльника.

В основании такой схемы лежит устройства регулятора сетевого паяльного устройства. Она имеет 16 уровней настройки параметров температуры.

Не только начинающие радиолюбители, но и опытные мастера испытывают определенные трудности при пайке радиоэлектронных элементов недорогими паяльниками без терморегуляции. Ведь можно столкнутся с таким явлением, как перегрев жала прибора, что ведет к окислению припоя, образованию нагара на меди, и вследствие к плохому термическому контакту с оловом на плате и ножкой элемента, или же к излишнему нагреву платы и отслоению дорожек на ней. В этой статье мы рассмотрим, как сделать паяльную станцию своими руками, предоставив все необходимые схемы сборки, фото и видео материалы.

Шаг 1 — Делаем контактный паяльник

Этот вариант можно назвать самым простым и довольно бюджетным. Данная конструкция регулирует напряжение на паяльнике, соответственно изменяя и температуру жала. Но при этом способе регулировки нету обратной связи с жалом, то есть о его температуре мы можем судить только по внешним показателям. Однако и это существенно улучшает качество пайки. Если вы планируете соединять крупные детали, то мощность, подаваемую на паяльник, можно увеличить, если же более мелкие, то уменьшить, что очень удобно.

В качестве регулятора напряжения советуем использовать (светорегулятор). Единственный недостаток данной идеи самодельной паяльной станции - это слишком большой диапазон для установки температур. Ведь мощность в диммере регулируется почти от 0 до максимума, в то время как нам не нужно убавлять мощность больше чем в 2 раза. Но можно переделать схему, добавить резистор «тонкой настройки» в дополнение к основному.

Схема сборки паяльной станции в домашних условиях:

В этой схеме использован выпрямительный мост, что позволит поднять напряжение со стандартных 220 вольт на входе до 310 Вольт на выходе нашей самодельной паяльной станции. Это будет актуально сделать для тех домашних мастеров, у которых электрическое , из-за чего паяльник не нагревается до рабочей температуры. При отсутствии в наличии диммера, можно собрать его самостоятельно, как это сделать, и что для этого надо мы рассматривали в нашей статье про .

Шаг 2 — Собираем воздушный паяльник

Иногда при пайке, возникает необходимость замены SMD элементов и паяльник с жалом слишком велик и неудобен для этого. Для этих целей применяется специальный воздушный фен. Принцип его работы аналогичен домашнему фену - поток воздуха принудительно продувается через разогретый элемент и переносится к месту пайки, разогревая припой бесконтактно, равномерно, и не в одной точке, а в некоторой области.

Воздушный паяльник можно сделать из обычного, вставив вместо жала трубку от антенны, подходящую по размерам. Далее необходимо закрыть все отверстия, предусмотренные для охлаждения. Например, с помощью термостойкой бумаги и мотка медной проволоки, как показано на картинке.

Принудительная подача воздуха происходит аквариумным компрессором, с помощью трубочки для капельниц через часть, куда подключается сетевой шнур.

Для регулировки температуры потока воздуха можно воспользоваться диммером из прошлого способа. Дополнительно рекомендуется перемотать паяльник под более низкое напряжение порядка 8-15 вольт, это значительно повысит безопасность прибора из-за отсутствия опасных для жизни 220 вольт. В качестве нагревателя может служить нихромовая проволока диаметром 0,8 мм от спирали электроплитки. Ее необходимо аккуратно, без нахлестов и коротких замыканий намотать на оправу. Нужно обратить внимание, что также понадобится понижающий блок питания, мощность которого должна быть не менее 150 Ватт. В качестве него можно использовать подходящий сетевой трансформатор.

Более затратный метод регулирования температуры на горячем конце паяльника — это поддержание выставленных градусов на нем. Для этого возле жала дополнительно устанавливается термопара, в одной из наших статей мы рассказывали, .

Совместив наши самоделки, можно сделать универсальную паяльную станцию, которая будет держать выставленную температуру, что очень удобно и соответствует функционалу недешевых покупных моделей.

Другой вариант - сделать бесконтактную инфракрасную паяльную станцию из керамического патрона для лампы и спирали из нихрома, подключенной к понижающему трансформатору и диммеру для удобной регулировки. Можно также применить и терморегулятор.

Как работать с инфракрасной паяльной станцией можно посмотреть в видео ниже, там же узнать и про нюансы работы с ним:

Обзор самоделок на Arduino

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.

Принцип работы типовой достаточно прост и заключается в следующем.

Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Турбинный и компрессорный тип

Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

  • вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
  • компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Выбор оптимального варианта паяльного фена, способного работать с данным набором насадок из пластика, осуществляется с учётом конкретных условий его эксплуатации.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.



Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

  • Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
  • Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
  • После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
  • На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
  • Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
  • По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
  • В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

При эксплуатации паяльного фена следует избегать резкой смены режимов работы (скачков температуры нагревателя, в частности). Кроме того, категорически запрещается прикасаться к работающему термическому элементу, а также к сменным насадкам.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.

Рекомендуем почитать
