Как подключить одноклавишный. Подключаем двухклавишный выключатель света в домашних условиях. Геометрия коммутационных устройств в помещении
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В связи с повышающимся спросом на монтаж электропроводки без распределительных коробок, мне все чаще стали задавать вопросы о схеме подключения выключателей при таком исполнении.
С розетками здесь все просто — питающий кабель подключается непосредственно к зажимам розетки, а от нее, при необходимости, подключаются следующие розетки. Такое соединение называют «шлейфом».
Подключение розеток шлейфом не запрещено, главное это соблюдать ряд требований ПУЭ по подключению РЕ проводника, но об этом я расскажу Вам в следующей своей статье. Если не хотите пропустить новые выпуски, то подписывайтесь на рассылку сайта.
Ну а сегодня я на наглядных примерах расскажу Вам про подключение выключателей без распределительных коробок.
По мнению многих граждан, распределительные коробки мешают и портят внешний дизайн отремонтированной квартиры или дома. Ясное дело, ведь кому хочется видеть на дорогих обоях множество пластиковых крышек-заглушек!? Поэтому каждый из заказчиков хочет по максимуму спрятать эти коробки подальше от глаз, тем самым забывая самое главное требование ПУЭ о том, что места соединения проводов должны быть всегда доступны для осмотра и ремонта.
Рассмотрим несколько вариантов реализации скрытых распределительных коробок.
Первый вариант — это установка распределительных коробок на потолке за натяжным полотном.
Если вдруг возникнет неисправность, то натяжной потолок можно всегда снять, провести необходимые работы и установить обратно. Но порой неисправность можно найти и обнаружить не сразу или она закралась не в одном помещении. Тогда придется снимать потолки во всей квартире.
У нас, например, снятие потолка в одном помещении стоит около 1000 рублей. Вот и посчитайте! Снять-установить натяжной потолок, например, в трех комнатах выйдет уже порядка 6000 рублей. Недешевое удовольствие…
Второй вариант — немного лучше, но обычно его применяют в том случае, если потолок выполнен из гипсокартона. Заключается он в том, чтобы в потолке сделать специальные ревизионные люки, через которые открывается доступ к распределительным коробкам. Люк обычно размещают где-нибудь в углу комнаты и, естественно, что все распределительные коробки также должны быть установлены в месте размещения люка.
В принципе, данный вариант можно применить и для натяжных потолков, но вот только как реализовать такой люк в натяжном потолке?! Ответ на такой вопрос мне даже не дали соответствующие специалисты, поэтому и пришлось в одной из квартир установить в углу за натяжным потолком без каких-либо ревизионных люков.
Третий вариант — это монтаж электропроводки без распределительных коробок.
Вот об этом сегодня и поговорим более подробнее.
Начнем с того, что электропроводка без распределительных коробок безусловно имеет свои преимущества.
1. Отсутствие лишних соединений жил проводов
Логика проста, чем меньше различного рода соединений, тем надежнее сеть. Некачественно-выполненные соединения жил проводов в дополнение к неправильно-выбранным номиналам аппаратов защиты может привести к плохому контакту, нагреву и в конечном итоге к обрыву цепи или короткому замыканию.
Беспрепятственный доступ к месту соединения проводов. Снимается механизм розетки или выключателя, и доступ открыт.
3. Удешевление стоимости электромонтажа
С применением данного способа безусловно идет удешевление стоимости электромонтажных работ, т.к. количество устанавливаемых точек и количество расключаемых жил становится гораздо меньше.
К недостаткам монтажа электропроводки без распределительных коробок можно отнести лишь некоторый перерасход кабеля при монтаже.
Разобрав все преимущества и недостатки данного способа, перейдем непосредственно к схемам подключения выключателей.
В моем же примере электропроводка в квартире выполнена без распределительных коробок, поэтому питающий кабель, в данном случае ВВГнг (3х1,5), с квартирного щита заходит прямо в подрозетник одноклавишного выключателя. Это, кстати, та самая ванная комната, про .
Второй кабель в подрозетнике - это отходящая линия на освещение, которая также выполнена кабелем ВВГнг (3х1,5).
имеют глубину 45 (мм), поэтому установить туда сенсорный выключатель глубиной 33 (мм) и уложить все провода достаточно проблематично, но можно! Да, кстати, обычные одноклавишные выключатели имеют гораздо меньшие габариты, поэтому проблем с их установкой скорее всего не возникнет.
Для наглядности прилагаю монтажную схему подключения одноклавишного выключателя без распределительной коробки.
Напомню, как выглядит привычная нам .
Но мы рассмотрим схему его подключения, но только без распределительной коробки.
Здесь все аналогично предыдущей схемы с одноклавишным выключателем, только вместо одной группы освещения используется две.
Таким образом, теперь у нас в подрозетнике не два кабеля, а три. Один кабель — питающий кабель с квартирного щита, второй — кабель на одну группу освещения, а третий — на другую группу освещения или же вентилятор, как в моем примере.
Схему подключения я покажу Вам на том же выключателе от Livolo, только представим, что он не односенсорный, а двухсенсорный. Внешнее исполнение у него точно такое же, только изменена внутренняя схема и добавлена еще одна клемма L2 (Load).
На общую клемму L(In) двухсенсорного выключателя подключаем приходящую фазу с квартирного щита, на клемму L1(Load) - подключаем коммутирующую фазу отходящего кабеля освещения, а на клемму L2(Load) — коммутирующую фазу отходящего кабеля вытяжного вентилятора. Нули и защитные проводники РЕ соединяем между собой, соответственно, там же в подрозетнике с помощью клемм Ваго.
Для наглядности прикладываю и монтажную схему.
Рассмотрим еще одну ситуацию.
Если же у Вас вентилятор с таймером, то схема будет иметь немного другой вид.
Схема, в принципе, как и предыдущая, но отходящий кабель на вентилятор подключается по-другому:
- белая жила подключена на общую клемму L(In) выключателя
- синяя жила - на нулевую клемму (N)
- желто-зеленая жила — на клемму L2(Load) выключателя
Покажу еще один случай, когда в одном месте установлены одноклавишный и двухклавишный выключатели, и их нужно подключить без распределительной коробки.
В этом случае в подрозетник выведено 4 кабеля.
Питание у них общее и взято с квартирного щита. Одноклавишным выключателем будет управляться освещение на кухне, а двухклавишным выключателем — две группы освещения в гостиной.
Здесь все аналогично предыдущей схемы с двухклавишным выключателем, только нам необходимо сделать перемычку между общей клеммой (L) двухклавишного выключателя и общей клеммой (L) одноклавишного выключателя, т.е. нам необходимо подать на одноклавишный выключатель питающую фазу.
Благо, что сделать это не проблематично, т.к. чаще всего на брендовых выключателях у каждого зажима имеется возможность для подключения двух проводников. Если у Вас в выключателе нет возможности подключить к одной клемме сразу два проводника, то придется устанавливать в подрозетнике дополнительную фазную клемму Ваго, тем самым заняв еще больше места в подрозетнике.
На общую клемму (L) двухклавишного выключателя подключаем приходящую фазу с квартирного щита, на клемму (1) двухклавишного выключателя подключаем коммутирующую фазу отходящего кабеля 1-ой группы освещения гостиной и на клемму (2) — коммутирующую фазу отходящего кабеля 2-ой группы освещения гостиной.
С общей клеммы (L) двухклавишного выключателя делаем перемычку на общую клемму (L) одноклавишного выключателя, а к клемме (1) одноклавишного выключателя подключаем коммутирующую фазу освещения кухни.
И теперь нам осталось подключить все нули и защитные проводники на соответствующие клеммы Ваго (N) и (РЕ). Нулевую клемму (N) я разместил в нижнем подрозетнике, т.к. в нем больше свободного места, а клемму (PE) — в верхнем.
Для наглядности прикладываю монтажную схему.
Затем устанавливаю механизмы выключателей в подрозетник и готово.
Да, кстати, здесь не обращайте внимания на перевернутые выключатели, потому что по ошибке была приобретена не вертикальная рамка, а горизонтальная. Я перевернул выключатели на 90°, чтобы отделочники могли обложить вокруг рамки выключателей гипсовую плитку. В дальнейшем, вместо горизонтальной рамки я установлю вертикальную, а выключатели переверну соответствующим образом.
Дополнение: если вдруг, по каким-то причинам, в один подрозетник у Вас не помещаются провода, соединительные клеммы или Вы не можете утопить механизмы, то рядом можно установить еще один подрозетник, в котором и произвести все расключения, а в дальнейшем на этот подрозетник установить механизм в виде пластиковой заглушки.
По сути, это и получится как бы распределительная коробка, но в одном блоке подрозетников. Только вот учтите, что заглушки имеются не у всех серий механизмов. Вот, например, у серии Глосса такой нет.
Как видите, ничего сложного в подключении выключателей без распределительной коробки нет. Таким образом можно собирать и более сложные схемы, нежели представлены в статье. В ближайшее время я буду подключать проходные и перекрестные выключатели в блоке с одноклавишными выключателями, но об этом расскажу уже в следующий раз. Так что кому интересно, то подписывайтесь на рассылку сайта «Заметки Электрика», чтобы не пропустить выход новой статьи.
Предлагаю посмотреть видео по материалам статьи, вдруг информация в таком виде покажется для Вас более наглядной:
P.S. Всем спасибо за внимание. До новых встреч. В заключении статьи хотел бы задать встречный вопрос! А как Вы относитесь к монтажу электропроводки без распределительных коробок?! Свое мнение пишите в комментариях ниже.
58 комментариев к записи “Подключение выключателей без распределительных коробок”
отличная статья
Уважаемый Дмитрий! А Вы не слышали об СП 76.13330.2012 — актуальную версию СНиП 3.05.06-85? Есть там такое:
6.3.1.12 …Все соединения должны быть доступными для контроля, измерений и обслуживания, за исключением следующих соединений:
…
— выполненных сваркой или опрессовкой …Что можете сказать по этому поводу? Можно ли утверждать, на Ваш взгляд, что данная норма разрешает выполнять соединения в распределительных коробках, а затем скрывать коробки при условии, что эти самые соединения выполнены опрессовкой или сваркой?
Сергей, основными документами для нас (электриков) и по которым мы являются ПУЭ, ПТЭЭП, ПОТЭУ, ИПИСЗ (СО 153-34.03.603-2003), молниезащита (СО 153-34.21.122-2003), медицина и Правила противопожарного режима в Российской Федерации. Естественно, что это не все НТД, которыми мы пользуемся в своей деятельности. Но вернемся к вопросу о скрытии коробок при соединении опрессовкой или сваркой. Согласен, сводом правил СП 76.13330.2012 оно допускается, но Вы попробуйте при сдаче объекта инспектору Ростехнадзора доказать это, который усердно будет Вам тыкать пальцем именно в ПУЭ, п.2.1.23. Сталкивался с этим не раз! И еще много подобных несоответствий могу привести, но все же! Если выполняете монтаж промышленных, производственных и прочих объектов, то советую пользоваться требованиями именно ПУЭ, поверьте, так будет меньше проблем при сдаче. В частных домах и в квартирах также рекомендую пользоваться требованиями ПУЭ, хоть после этого и не будет официальной сдачи и проверки объекта инспекторами.
Уважаемый Дмитрий! Вы не могли бы пояснить, каким образом у Вас приходит питание на розетки на противоположную(ответную) сторону комнаты, для запитки там розеток. Вот момент может с которым я бы сказал большой недостаток в таком виде монтажа по перерасходу кабеля, когда необходимость обустроить розетки на противоположной стене от уже установленных.
Статья интересная, можно взять на вооружение.
Я в своей квартире затеял ремонт 4 года назад. и потолок хотел сделать именно натяжным. Съездили в ТЦ, чтоб заказать установку у профессионалов. (тут все нормально заключили договор и назначили время на обмеры).
Походили по ТЦ и жене понравился встраиваемый квадратный светильник в ту комнату где будет натяжной потолок, его и купили.Счастливые приобретениями приехали домой.
Через пару дней пришел обмерщик. Все померил все зафиксировал. Когда спросил какое будет освещение, я принес ему этот светильник и он чуть со стула не упал, говорит что его нельзя будет установить на мои вопрос почему, начал со знанием дела рассказывать про равномерность натяжения круглых и прямоугольных отверстий. На уговоры ответил что что нибудь придумает и сняв размеры светильника уехал.
Монтажники когда приехали все устанавливать, начали свои подготовительные работы выверение уровня и прочее. и вот что они сделали для установки светильника: для начала установили закладные для светильника (это два бруска которые прикрепили к потолку), потом взяли рамку из пластика толщиной 1 см и шириной 5 см, внутренний размер рамки был чуть больше размера светильника. так вот эту рамку они установили в уровень потолка прикрепив на пластины которыми крепят профиль для гипсокартона. Когда установили само полотно потолка, начали вырезать отверстие под светильник. сначала вырезали круглое отверстие, потом постепенно придавая (подрезая) квадратную форму отверстию приклеивали полотно к рамке клеем (Cosmofen). Потом прикрутили к двум брускам светильник и все готово. Единственное сказали что нельзя пользовать обычными лампами накаливания, т.к. сильно грется будет потолок и полотно может провиснуть, поэтому пользуемся обычными энергосберегающими лампами.
По такому же принципу можно и лючки устанавливать для доступа к коробкам и прочему оборудованию в запотолочном пространстве.
Петр, спасибо за подробную информацию.
Павел, согласен, в этом и заключается недостаток данного способа.
Дмитрий многие профессионалы подобный монтаж без распределительных коробок в котором схема и техническое присоединение собрана прям за выключателем и розетками называют «Гинекологией» И на это есть причины.
С механизмом в виде заглушки еще как то приемлемо более мение,но остальное нет.
Во первых это делает технически невозможно выполнять требования нормативных документов.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
МЕШАЕТ МЕХАНИЗМ РОЗЕТКИ ИЛИ ВЫКЛЮЧАТЕЛЯ.НЕТ СВОБОДНОГО МЕСТА.2.1.24. В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.
ДАВИТ И ТЯНЕТ МЕХАНИЗМ ОПЯТЬ ИЗ ЗА НЕДОСТАТКА СВОБОДНОГО МЕСТА.Также из-за недостатка свободного места можно забыть про маркировку проводов так как некоторые кабельные бирки имеют крупную маркировачную площадку для подписи линии. Что также противоречит НПД.
Мне доводилось вести монтаж освещения без распаечных коробок под потолком,распайки я ставил впритык к подрозетникам выключателей,распайки глубил с небольшим запасом,что бы после монтажа их можно было хотя бы слоем в сантиметр-два закрыть их штукатурной смесью а потом и шпаклевкой с обоями.В подрозетниках и распайках проделывал отверстия с тем что бы при необходимости вытянуть из распайки наружу скрутки.Т.о. распаечные коробки не видны а доступ к соединениям всегда возможен,нужно лишь снять выключатель.
Константин, если честно, то я не слышал, чтоб монтаж без распределительных коробок называли гинекологией. Лично мне наоборот, удобнее и нагляднее производить таким образом монтаж. Преимущества данного способа я привел с статье, в дополнение еще добавлю, что не нужно делать расключения, корячась под потолком. Про запас проводов в подрозетнике на фотографиях наглядно виден запас — он вполне достаточный, я бы даже сказал с избытком. При монтаже с распределительными коробками я оставляю точно такой же запас. То же самое про механические усилия, откуда они там, если провода не в натяжку?! Бирки не проблема, хоть ПВХ трубочки, хоть кабельные маркеры — да без проблем!
Игорь, не пойму Вашего негодования?! Данный способ ни чем не нарушает нормативные требования!
Монтаж выключателей,а также розеток без распредкоробок практикую более двадцати лет.И ни разу не пожалел.Для тех кто боится инспекторов-заручайтесь поддержкой проектировщиков. Дмитрий,спасибо за ваши статьи.Изложены материалы очень понятно.Мне нравится,читаю с удовольствием.Хотя, честно говоря, больших открытий для себя не нашел,но все равно очень интересно.Особенно понравились Ваши статьи о прогрузке автоматических выключателей. Всем друзьям и близким рекомендую частенько ваши статьи в качестве учебника.Меня лично, интересуют более серьезные вещи.А спорить о правилах и нормативах можно сколь угодно, до хрипоты в глотке и тошноты в желудке. С уважением Виктор.
прекрасная статья но я не видел схемы проходного переключателя
Предлагаю на рассмотрение такую схему монтажа освещения без распределительных коробок, монтаж которой мы производим в офисах и жилых зданиях. Принцип такой. В групповом щитке организуется узел освещения на базе соответствующих групп клеммников типа Weidmuller. Таких узлов в щитке может быть несколько.
От этого узла в щитке до каждого выключателя отходит кабель с фазной жилой, которая или которые по этому же кабелю через выключатель по другим жилам возвращается в щиток на другой клеммник, и с него уже, подхватив РЕ и N идут к потребителю, т. е. не нужно ни одной распредкоробки все соединения собраны в узле освещения щитка. ДА вариант не бюджетный. Длина кабелей в среднем увеличивается, где-то на 25% плюс, клеммники тоже не дешевые. Но сколько приимуществ:
- Ни надо никуда лазать, ни вскрывать стены, потолки и полы.
- Можно перегруппировать освещение в случае чего.
- В любой момент могу произвести замер сопротивления изоляции или прозвонить любую линию нигде не ковыряясь.
- Могу вести контроль за подтяжкой контактов.
- Могу где необходимо при помощи автоматического переключения фаз, держать непрерывное питание
- Могу установить устройство плавного пуска и Т.Д.Увеличится также размер щитка.
Виктор, спасибо.
Андрей, схемы с проходными выключателями будут чуть позже. Статья и так получилась объемной, поэтому решил вынести тему с проходными выключателями в отдельную статью.
Вик-тор, встречал такой вариант, но только в добавок к этому управление каждой линии освещения было выполнено через контроллер, соответственно через промежуточные реле. В таком случае можно собрать множество сценариев управления освещением объекта.
У себя в доме делал с распредкоробками, т.к. дом строился не как положено, а как всегда — т.е. когда в одних комнатах надо было уже жить, в других ещё даже понимания по местам расположения розеток не было.
В результате на втором этаже подумал-подумал — и вынес всю разводку с потолка на чердак. Да, с нарушением ПУЭ, т.к. на чердаке кабели в гофрах, а не в железных трубах. Но на свой страх и риск считаю это нарушение несущественным. Проводка открытая, и если бы это был не чердак, а другой этаж (или если чердак обозвать мансардой), то ПУЭ соблюдался бы. Поскольку в жилом доме на этот чердак всё-таки регулярно лазишь, то не думаю, что это так критично. Опять же, кабели НГ-LS, УЗО 10-30 мА типа А на все линии, включая освещение, автоматы категории B и т.п.
А вот на первом этаже из-за распредкоробок делаю подвесные кассетные потолки вместо натяжных. Есть варианты, где швов почти не видно, у них менее офисный вид. Зато при необходимости руками вынимаешь одну плитку — и всё, доступ к коробке есть.
Если бы строился не в таком авральном темпе и было бы время всё продумать и сделать сразу по уму — конечно, закладывал бы отдельный кабель к каждому электроустановочному изделию (выключателю, светильнику, розетке/блоку розеток) и уже в щитке распределял бы по группам, настраивал бы сценарии управления и пр. Благо в частном доме щиток можно хоть во всю стену размером поставить.
А предложенный в статье вариант, на мой взгляд, — хороший компромисс для небольших квартир, где всё делается один раз без расчёта на последующие изменения схемы проводки.
Ответ: Админ 23.01.2017 в 22:48
Дмитрий если у меня 20 светильников(20 отходящих линий+ питание) каким чудом я должен впихнуть такой объем проводов в Коробку Установочную d.68мм в месте с его механизмом. Это физически туда не поместить.Даже если поставить еще одну рядом. Устанавливать придется не одну.Батарея целая выйдет.
Про запас помолчу вовсе. Между прочем его длинна должна быть равносильна выведенному и зачищенному объему. Это жизненно необходимо для восстановительных работ. На фальшь стене запас проще сделать спрятав лишние провода за перекрытиями в стенке(как у вас в теме). А на сплошных стенах такое не получится.«То же самое про механические усилия, откуда они там, если провода не в натяжку?! » А если в натяжку? Дмитрий механизмы не у всех серий того же Шнайдера такие маленькие.Это присуще не ко всем видам электроустановочных изделий. Я могу продемонстрировать не одну розетку и не один выключатель разных марок как и бренд так и бюджетных производителей у которых механизм еле еле помещаются в Коробку Установочную d.68мм про распределительные соединения тем более запас к таким линиям можно вообще забыть с такими изделиями.
Что прикажите делать в таких ситуациях. Отговаривать вернуть эти изделия заказчику обратно в магазин ссылаясь на то, что я не могу физически вместить их из-за того, что я делаю распределения в КУ? В таких ситуациях будут сводится только к одному отказ от услуг такого мастера.Да и лишних заморочек такой монтаж доставляет с полна в случаи поиска неисправности того же обрыва. Пол дома надо разобрать пока вычислишь от куда и куда у такого мастера идут линии электропитания и их ответвления.Весь объект голые шлейфы. Ведь схемы электропитания ни один такой монтажник не оставляет. А если чудесным образом она будет составлена не факт что сами хозяева её сохранят. Особенно если такой объект перепродается несколько раз подряд.
Поэтому я категорически против существования подобного рода электромонтажных работ.Константин. Полностью с вами согласен. Бредовый метод монтажа. …для умельцев с очумелыми ручками.
А как вам такой вариант.По мне совсем не плохо.И надежно
Напомню комментаторам, что аналогичная статья у ЦС вышла ещё 4 года назад (вероятно, он был одним из тех, из-за кого теперь «повышается спрос на монтаж электропроводки без распределительных коробок»). Так что большинство заданных тут вопросов уже неоднократно разобраны (что не мешает каждому оставаться при своём мнении). Прям процитирую ещё одно преимещуство, которое Дмитрий не описал, хотя сделал: «Преимущество монтажа в подрозетниках ещё вот в чём. Там есть ПОЛНОЕ 220. В ЛЮБОМ! Поэтому если вы вдруг хотите запихать какой-то хитрый датчик движения или радиомодуль, которым требуется N питания - вы … берёте - и делаете!»
Дмитрий, на смену 222-й серии «Ваго» теперь пришла 221-я, она такая же, только меньше. Не пробовали их?
И вопрос от меня, опять же про ваги. Соединения PE должны быть неразборными без специнструмента. В случае с вагами это не выполняется, а вы их используете. Что это - нарушение? Или же тут логика в том, что поверх ваг будет механизм выключателя, а для его снятия придётся применить отвертку?
Сам занимаюсь электромонтажом, интересный и познавательный сайт! подписан уже года два и всегда что то новое для себя узнаю!
У меня давно назревал вопрос к автору данных статей, про скрытый монтаж электропроводки в деревянном доме? Понятно что лучше чтоб она была открытая, но заказчику это не всегда хочется! По ПУЭ монтаж скрытой проводки по деревянному основанию, если я не ошибаюсь, должен производиться в мет. трубах!!! Такой монтаж в реале просто не представляется возможным…..ну если и да то очень трудозатратным! Лично я делаю кабелем НГ LS и в мет. рукаве + хорошие автоматы и узо! А вы как производите такой вид монтажа?
Метод как метод, только ради чего это все? Ну не совковые времена же, когда не было ничего, кроме жестяных подрозетников и распредкоробок, х/б или синей изоленты, которая сама разматывалась, и не дорого все, и доступно- любое, и так извращаться???
Константин, во-первых я не согласен с вашей категоричностью в отношении способа расключения сетей освещения в установочных коробках. Есть много причин технологического и эстетического порядка, в силу которых неравнодушные электромонтажники пытаются что-то придумать и уйти от применения распределительных коробок в том виде, в котором они сейчас используются. Предложенный вариант — один из возможных к применению, но не обязательный во всех случаях. Допустим вашем варианте, когда надо подключить 20 светильников, этот способ не проходит, глупо 20 линий + питание затаскивать в одну установочную коробку. Но есть квартиры офисы, где этот вариант нормально можно использовать только все надо продумать, рассчитать и аккуратно все сделать. Поэтому считаю этот вариант имеет место быть.
Во-вторых, В ваших комментариях о недостатках способа расключения выключателей в установочных коробках на мой взгляд много правильного, что необходимо учитывать при выполнении этих расключений, но распредкоробки в стенах, за потолком и т.д. –это проблема. Проблему надо решать. Если этот вопрос Вас интересует какие бы Вы предложили технические решения или Вы считаете, что ничего не надо делать?Ответ: Вик-тор
26.01.2017 в 13:29
Я не считаю, что ничего не надо делать. Отнюдь. В наше время куча доступных способов. Это не прошлый век. Одним из самых надежных способов монтажа электропроводки считаю Лучевую. Все технические соединения проводов в распределительном щите. Что-то вроде фото Сергей: 26.01.2017 в 07:29
Только аккуратней так для коммуникационных соединений есть специальные аксессуары. Многие скажут это дорого много платить за «провода» но извините красота требует жертв финансовых. Ведь пластические хирурги «красоту» тоже за копейки не делают. Между прочем для сокращения количества проводов в наше время есть дополнительные устройства в виде импульсных реле,Пультов Дистанционного Управления, Микропроцессорных контроллеров. Которые прекрасно помогут сэкономить деньги на провода и место для кабельных трасс. Выбираем такие устройства по месту.
Если уж так с средствами тяжело и без распределительных коробок не обойтись то почему бы не использовать современные отделочные материалы для их маскировки. Сделать распределительную коробку невидимку. Между прочем скажу по секрету такие варианты у меня пользуются большой популярностью при строительстве и ремонтах. Кто нибудь встречал такой отделочный материал как жидкие обои?Так вот с помощью них можно спокойно замаскировать любую распределительную коробку.Для этого просто необходимо утопить её чуть больше необходимого. Просто сровнять её крышку на ровне со стеной.Если стена шпаклюется толстым слоем то такие манипуляции с её уровнем можно не проводить так как штукатуры спокойно её сравниваю. Просто в следствии нужно канцелярским ножом прорезать границы(края крышки) для того чтобы не присохли и убрать шпаклевку от винтов. После того как нанесут жидкие обои поверхность становится идеально замаскированной визуально не отличишь, что там что-то есть но если подняться и детально рассматривать то можно увидеть маленькие винтики и еле заметный контур прорези. Фото обои тоже идеально могут подойти для маскировки таких элементов. Единственное нужно подобрать нужную картинку чтобы визуально нельзя было отличить квадратные или круглые очертания крышек. Идея с фото обоев в одно случаи была не моя но лично мне понравилась. Мой заказчик отказался от жидких и наклеил у себя фото обои картина была ночного города и после отделки выглядело ооочень красиво. А главное даже мне тяжело было найти замаскированную крышку.(Оказалась спрятанная в окне многоэтажного дома).
На счет потолков. Давайте мастера поговорим. Я например прочитав в теме увидел, что Дмитрий написал,что ему мастера выполняющие монтаж натяжного потолка не дали ответ как мол спрятать Драйвер и т.д чтобы в следствии получать туда к нему свободный доступ. Такая проблема между прочем решабельна также с распределительными коробками при одном условии если заказчик в качестве светильников как доп.освещение или основное выберет Led Панели. Вот прикрепил изображение такие:
За их корпусами можно расположить распределительные коробки и другие источники питания и контроллеры.Так как данные Встраиваемые панели имеют крупные размеры.И в следствии необходимости можно будет легко получить к электротехнической фурнитуры за ними доступ. Но не забывайте указывать их место расположения на проектной электромонтажной схеме особенно при большом количестве светильников.Что бы в следствии небыло проблем при их поиске.
Я допускаю вариант Дмитрия с отдельной КУ закрытой механизмом в виде крышки но с погрешностью на то что выбор КУ будет самой большой по диаметру и глубине. Не мение D.75мм В.50мм.Константин, очень интересно, надо проанализировать весь материал и выбрать с чего можно пробовать. Админ выбрал важную тему, так как от распределительных коробок там, где возможно надо уходить, особенно в сетях освещения, устраивая расключение электропроводки или в установочных коробках или способами, указанными в комментариях. Лично я уже с 2011 года делаю монтаж электросхем освещения способом, указанным в моем комментарии от 24.01.2017. (пробую прикрепить изображение, только не знаю получаться эти снимки)
При монтаже розеточных сетей использую также лучевую электропроводку. Каждый потребитель или группу потребителей, но с учетом, что можно включить только один потребитель, защищаю своим адресным авт. выключателем.Получился один снимок. Это и есть узел освещения, который собран в эл. щите. С него запитано различное освещение восьми комнат, в одной комнате установлены 5 проходных выключателей. Попытаюсь выслать снимок всего щита.
Уважаемый админ! Могли бы вы создать тему где коллеги электрики высказали б свое мнение и методы как вычислить воришек электроэнергии в садоводческом кооперативе? Учет общий, баланс не сходится, в дом к каждому особо не зайдешь (тем более прогуляться по чердаку и другим потаемным местам в доме).
ХОРОШО,а вот в большой квартире через несколько лет,вдруг поломка некая,а я не помню какая розетка или какой выключатель у меня работает в качестве коробки.Вскрывать все подряд?Тоже не хорошо.
Марк, как будто Вы будете помнить, где расположена у Вас необходимая коробка, к тому же, если она упрятана за потолком. В монтаже без коробок наоборот понятнее, в подрозетник приходит питающая со щита линия и 1-2-3 отходящих. И все это в одном месте — в подрозетнике 1-2 выключателей. Тут и искать не нужно по большому счету — все логично и понятно.
Ответ: Вик-тор:
27.01.2017 в 19:39
Ну вот отличная сборка. Если можно было поставить класс поставил бы. В полне отличная комплектация с коммуникационными соединениями схем электропитания в распределительном щите. У всех бы так было. На такое приятно смотреть тем более работать в нем.Константин, на форуме есть группа участников к мнению и оценкам, которых я отношусь очень внимательно — даже если наши мнения расходятся и мы на какой-то вопросу смотрим по разному. Поэтому мне приятно, что вы дали такую оценку способу и качеству сборки электросхемы щита.
Ответ:вик-тор:
29.01.2017 в 12:36
Я один из участников этого форума. Ник тот же, что и тут. А как вас звать на форуме если не секрет?Константин:
29.01.2017 в 17:18На форуме я просматриваю материалы, как гость. Мне так удобно я не втягиваюсь в обсуждения, туго со временем, тем более медленно печатаю.
…»С розетками здесь все просто - питающий кабель подключается непосредственно к зажимам розетки, а от нее, при необходимости, подключаются следующие розетки. Такое соединение называют «шлейфом».
КОТОРЫЙ делать ЗАПРЕЩЕНО при наличии защитного проводника PE(т.е. системе заземления TN-C-S, показанного на Вашем снимке. В ПУЭ прямо говорится — в трех-пятипроводной сети ТОЛЬКО через отпаечные коробки. Вы уж людей-то не вводите в заблуждение.Снова здорова)) А как, интересно, в отпаечной коробке вы РЕ расключите, уж не через клеммы ли?))
Михаил, да сколько уже можно говорить, что розетки подключать шлейфом разрешается согласно ПУЭ, только при этом нужно учесть ряд требований, которые, кстати, и применимы для распределительных коробок. Я постараюсь в ближайшее время написать об этом отдельную статью, а то приходится часто доказывать этот момент.
Здравствуйте.
Делаю проводку в деревянном доме. Все соединения — в щите (лучевая схема). Но в некоторых местах удобнее скоммутировать в светильнике, когда светильник находится примерно посередине между щитом и выключателем.
У Вас на схемах питающий кабель от щита приходит в подрозетник, далее коммутируется, и идет в светильник.
А можно ли данный способ применить несколько по другому? Кабель от щита завести сразу в светильник, второй кабель провести от светильника до выключателя, но коммутацию сделать в светильнике (если место позволяет). Вроде бы это ничему не противоречит?
Но хотя делаю для себя, приходится думать и о тех, кто потом будет это обслуживать. Как он отнесется к тому, что сняв светильник, увидит не один, а два кабеля под ним?Для YuTefan:
А что за светильник? Сейчас светильники делают такие хлипкие, что лишний раз туда влезать очень не хочется….А какие клеммы внутри светильника? Наверное тоже хлипкие, а Вы туда два кабеля. Тем более светильник на потолке(на потолке?)
Как вы думаете каким словом Вас вспомнят те, кто туда полезет)))))
Предложенный Вами вариант должен иметь очень веские основания для своего применения.Подключение выключателей без распределительных коробок…
Почему нет?
Взять «поглубже» подрозетник…..
Забавные порой бывают моменты. Приезжаешь на «объект» -там проблема в проводке. И распайки под потолком. И как назло ни лестницы, ни стула ничего, на что можно влезть и добраться до распайки…)))))«Михаил, да сколько уже можно говорить, что розетки подключать шлейфом разрешается согласно ПУЭ, только при этом нужно учесть ряд требований, которые, кстати, и применимы для распределительных коробок. Я постараюсь в ближайшее время написать об этом отдельную статью, а то приходится часто доказывать этот момент.»
С удовольствием почитаю Ваши ПУЭ. Видимо только что вышли. Где ПУЭ разрешает разрывать защитный проводник. Шлейфом (а я понимаю — это такое соединение, где провод приходящий сажается на ту же клемму розетки, что и провод отходящей линии) — нельзя и точка. Потому, что есть проводник РЕ. Он должен быть неразрывным. А как только вы отключите его в розетке в начале линии — все остальные розетки окажутся без него. Почему отключите — дело третье. Как вариант — оказалась неисправна розетка с заземлением, поставили что было под руками — без заземления. Естественно, провод РЕ соединять никто из «квалифицированных электриков» не будет. А зачем? Всё же работает! Мне нужно твердое доказательство, что РЕ никогда не будет разорван. Аргументы типа «квалифицированный электрик никогда не допустит» не принимаются. У нас «квалифицированных электриков» пол России. Почитайте также про заземление и зануление светильников. Только отдельный провод — и никаких «шлейфом». Категорически воспрещено брать «землю» в понимании «квалифицированных электриков» перемычкой между клеммой N и клеммой РЕ в розетке. Распаечная коробка позволяет выполнить монтаж строго по ПУЭ и кроме того, гораздо удобнее (и в обслуживании — тоже) собрать схему в коробке, чем лепить какую-то гинекологию. А то приходишь в квартиру — и тащи с собой весьма дорогой искатель скрытой проводки и разбирайся, выкорчевывая розетки — где, чего и как. Потому что постарались, а исполнительной схемы не сделали или вообще без понятия о ее существовании. Коробка конечно не красит, но можно её поставить в наименее заметном месте.Михаил, РЕ проводник питающего кабеля в подрозетнике первой розетки не подключается на ее клемму, а делается ответвление от основного РЕ на каждый розеточный механизм. Таким образом, отключение РЕ проводника от клеммы любой из розеток не разорвет целостность РЕ проводника для другой.
Админу:
Поясните каким клеммником(укажите конкретный тип, марку …или чем ещё) делать ответвления РЕ проводника для случая с так называемым подключением шлейфом розеток?
Вопрос не так прост, как может показаться. Я подумывал об «орехах», но они великоваты по размеру….Я как-то озаботился этим вопросом (поиском соединителя-ответвителя) и почти ничего не нашёл подходящего (маленького и изолированного…наверное винтового.. и т.д.)За всё время я видел только одно «хитрое» решение: «хитрые» монтажники в розетке выкручивали винт клеммы РЕ и скручивали провод РЕ в виде петли и прикручивали этим винтом эту петлю в клемму РЕ.Тем самым соблюдали и неразрывность и де ответвление….
Во всех остальных случаях и фазные и нулевые и защитные «пихают» по два конца под одну клемму….Электрики не усложняют себе жизнь и делают магистральную линию питания отрезками кабеля от коробки(розетки) до коробки(розетки), но не протягивают кабель через все коробки одним куском…(())На «самом деле» и фазные и нулевые рабочие проводники тоже лучше соединять ответвлением…..(и не надо искать здесь нормативы и кому-то что-то доказывать….кому надо тот поймёт)
Наверное здесь скорее вопрос больше упирается в выбор способа можтажа магистральной линии (целиком или отрезками), а также подходящего соединителя-ответвителя и привычку разобраться и делать правильно всегда, а не как удобно и быстро для монтажника….
Получается, что и клеммы тоже можно применять…..
они по размеру меньше чем ГМЛ….хотя это ещё вопрос, что больше, а что меньше…
разборные и неразборные соединители-вот наверное вопрос.Вадим, тоже вариант, но для силовых цепей я бы его не рекомендовал.
А как подключить шлейфом шт.розетки без распределительной коробки?
Вот тема как раз вовремя как для меня, я столкнулся с этим ноу хао, но здесь получил более интересную информацию чем мне показывали. Спасибо этому создателю. Теперь заинтересовался этой схемой подключения без распределительных коробок, но с проходными выключателями.
Здравствуйте. Подскажите, есть ли какой-то норматив оговаривающий допустимое расстояние установки распределительных коробок от верхней плиты перекрытия (потолка)?
Нам устанавливали натяжной потолок с ревизионными люками и круглыми/прямоугольными светильниками, у исполнителей даже вопроса не возникло, видимо постоянно такие задачи решают.
Дом деревянный. Лучевая схема. Осветительная сеть выполнена в металлических трубах в подготовке пола второго этажа. К выключателям проводка открыто кабелем ВВГнг-LS, который прокладывается частично открыто и прикрывается пеньковой веревкой, частично за обналичкой двери. Выключатель рядом с обналичкой. Хочу применить Ваш способ монтажа. Но выключатели и розетки для открытой проводки. Можно ли установить подрозетник как для скрытого мотажа в нем сделать все расключения и установить сверху выключатель или розетку для наружного монтажа. Или такие расключения можно сделать прямо в выключателях или розетках для наружного монтажа. Прошу ответить.
Вопрос: Алексей Левашов,
Проектстройгрупп.Согласно требованиям ПУЭ и СП 31-110 скрытые электропроводки в деревянных каркасных домах следует выполнять в металлических трубах, обладающих локализационной способностью. Но при этом в указанных документах ни слова не сказано о том, какие требования предъявляются к установочным и распаечным коробкам, к электрооборудованию, применяемому в таких проводках.
В продаже отсутствуют металлические установочные и распаечные коробки для скрытой установки в деревянных конструкциях. Все встраиваемые светильники также не имеют каких-либо защитных металлических корпусов, обладающих локализационной способностью. Все предлагаемые розетки для скрытой установки изготовлены из пластика.
Возникает вопрос: для чего выполнять саму проводку в трубах? Каким образом осуществлять подключение точечных светильников, люстр, бра и т.д.?
Ответ: Александр Шалыгин,
начальник ИКЦ МИЭЭ.В помещениях из горючих строительных материалов электропроводки, как правило, следует выполнять открыто. Скрытые электропроводки в стальных трубах, обладающих локализационной способностью, следует использовать только в помещениях из горючих строительных материалов, где необходимо обеспечить недоступность электропроводок, и в ограниченных случаях по архитектурным соображениям.
Скрытая установка электроустановочных изделий и светильников в строительных конструкциях из горючих материалов не применяется. По этой причине на рынке нет таких изделий.
* * *
По материалам «Новости электротехники».
На самом деле скрытая установка розеток/выключателей в домах из бруса иногда применяется. Например, с помощью изделий «Набревно.ру» — чешские монтажные коробки Kopos из самозатухающего ПВХ + деревянная декоративная накладка от «набревно».
Бытовой выключатель – это приспособление, предназначенное для размыкания или замыкания электрической цепи, что позволяет включать или выключать подачу электричества в прибор.
Чаще всего подача электричества с помощью выключателей осуществляется в осветительные приборы.
Различные типы
Существуют различные выключатели, предназначенные для бытовых или промышленных целей.
Типов этих приборов огромное количество:
- одноклавишные;
- двухклавишные;
- трехклавишные и т.д.
Кроме вышеуказанной классификации выключатели могут быть:
- клавишными;
- кнопочными;
- сенсорными (реагируют на открытие входных дверей, движение, голосовые команды).
Наиболее привычными выключателями являются клавишные приспособления с различной вариацией расположения клавиш.
Преимущества одноклавишных выключателей
Наиболее часто используются одноклавишные выключатели, что обуславливается следующим:
- простота конструкции (при поломке замена испорченного аппарата более быстрая и удобная, чем при разборке многоклавишных выключателей);
- простота в установке;
- стоимость;
- внешний вид.
Одноклавишные выключатели бывают:
- накладными;
- встроенными.
В первом случае, используется при монтаже на стенах из любого материала, чаще всего на улице или подсобных помещениях, где проводка наружная. Устройство укрепляется на поверхности стены с помощью подрозетника.
Во втором случае, монтируется в специальное отверстие в стене, куда предварительно вставляется монтажная коробка. Проводка в таком случае – скрытая, необходимо провести штробление стен для прокладки кабеля подачи электричества. Принцип действия обоих приборов, одинарного и двойного, совершенно одинаков.
Конструкция и подключение
В приспособление входят следующие компоненты:
- механизм, который может быть распаянным или просто собранным (кнопка, которая крепится на металлическую основу, несколько контактов);
- механизм крепления (металлические крепления, соединенные неподвижно с основной конструкцией);
- пластиковая клавиша;
- светодиода, как дополнительное оснащение, которое обозначает выключатель в темноте.
Правильное подключение, состоит в следующих действиях: сборка схемы, при которой размыкается фаза, а ни в коем случае не проходной «ноль». Этому простому правилу необходимо безукоризненно следовать.
Потому что при правильном подключении проводов вероятность того, что при замене перегоревших лампочек человека ударит электричество, полностью нивелируется. Все ремонтные работы будут проходить без опасности для здоровья.
Перед началом работы следует отключить подачу электричества в доме или квартире. Желательно проверить отсутствие напряжение в проводке. Только после этого перейти к работам, которые можно условно разделить на следующие этапы:
- демонтаж;
- изменение разводки (если существует необходимость);
- подготовка места для установки выключателя;
- установка.
Совет: заземление, как правило, в домах старой постройки отсутствует, но если оно есть в наличии, его необходимо использовать.
Однако, бывают случаи когда в старых домах протянуты проводки, рассчитанные на несколько фаз. Наиболее распространенными являются двухфазные варианты разводки.
Демонтаж
Процедура необходима в случае наличия старого выключателя. Чтобы демонтировать устаревшее оборудование, необходимо отверткой поддеть клавишу и разобрать корпус.
Демонтаж накладного выключателя света более простой. Откручиваются шурупы, соединяющие основную часть к подрозетнику.
Только после полного демонтажа устройства производится отсоединение проводов от него. Это необходимо сделать, чтобы избежать возможного замыкания.
Важно знать: после того, как был произведен демонтаж, необходимо проверить правильность установки выключателя.
Сделать это довольно прост: выключить электричество на щитке и фазоуказателем коснуться каждого провода, после чего желательно сделать обозначения на проводах. При прикосновении к проводу фазоуказатель должен загореться красным светом.
Если после касания ни один провод не загорелся, придется произвести новую разводку, по причине того, что из распределительной коробки к выключателю были заведены нулевые жилы. А это является грубым нарушением правил безопасности.
Изменение разводки и подготовка монтажного места

Индикатором необходимо отыскать фазу, после чего сделать распайку соединения и перераспределить жилы, чтобы фаза подсоединялась к одинарному выключателю.
Подготовка состоит из следующих действий:
- вынуть старую коробку и поставить новую;
- завести кабеля в коробку;
- закрепить в монтажном гнезде коробку;
- начать сборку.
Для настенных выключателей процедура значительно проще и заключается в установке нового подрозетника, подходящего размера, на поверхности стены.
Установка

Берем выключатель и соединяем его с проводами, чаще всего это можно сделать с помощью специальных зажимов, но существует очень редкая практика делать дополнительную распайку.
При установке выключателя, зачищенные концы проводов вставляются в зажимы, после чего фиксируются болтами, предназначенными для этого.
Обратите внимание: не имеет значения, какой проводник будет подключен к определенному выходу.
Завершающим этапом является проверка светильника. Если лампа работает и отсутствует запах гари, то значит все прошло правильно.
Популярные модели выключателей
На отечественном рынке не так много качественных выключателей. Предлагаем вниманию проверенные устройства, которые производятся по евро стандартам следующими фирмами:
- Кcd2;
- Legrand;
- Lexman.
Кончено же, стоимость этих устройств немного выше, чем подобные девайсы, но качество и срок эксплуатации значительно лучше.
Схему подключения одноклавишного выключателя смотрите в следующем видео:
В этой статье будет рассказано о подключении выключателя света в квартире с одной подключенной лампой. Раньше это было простейшим делом — два провода, включаем в разрыв выключатель и все дела. Но времена хрущёвок и панелек с простейшими электросетями прошли и в современных домах всё несколько сложнее. На самом деле для более-менее знающего в технике человека это является простым делом, которое требует только: базовых знаний об электричестве и работе выключателя, плоская и крестовая отвертка, индикатор напряжения (необязательно).
Статья делится на два этапа:
- Первый этап — теория, или как выглядит схема подключения переключателя с лампой.
- Второй этап — практика. Возьмём инструменты и приступим к работе.
Принципиальная схема подключения
Выключатель света выглядит на схеме так:
Это простейшая схема . Для того, чтобы стандартная лампа с напряжением 220 В была включена, необходимо подключить два провода: фаза (L) и нейтраль (N).
Когда электрическая цепь не прерывается и в фазовом проводе возникает электрический потенциал, ток течет через лампу и лампа загорается. У выключателя освещения есть задача замкнуть или разомкнуть электрическую цепь, чтобы зажечь или погасить лампу. Кроме того, защитный (заземляющий) проводник должен быть подключен к защитной клемме лампы, чтобы уравнять потенциал корпуса лампы с потенциалом земли. Это защита от поражения электрическим током нужна например при касании корпуса поврежденной лампочки.
Следующая схема ближе к современности:
Тут в электрический блок подается 3-проводной кабель питания.
- бронзовый провод — фазный
- синий провод — нейтральный
- желто-зеленый — защитный провод
Дополнительный кабель направляется от электрической коробки к лампе. Как мы уже определили, переключатель освещения имеет задачу прерывания цепи только в одном месте, и это место — фазовый провод.
Внимание! Если вы допустили ошибку и вместо фазного провода подключили нейтральный к выключателю (а фазовые провода будет идти на потребитель напрямую), все будет работать — при нажатии загорится или погаснет лампа. Однако возникнет проблема, что несмотря на выключенную лампочку, электрический потенциал будет подаваться на саму лампу. Это создает дополнительный риск поражения электрическим током если вы хотите заменить лампу при выключенном освещении — фаза всё равно будет присутствовать на проводах и на лампе. Как следствие, при любой работе по замене сгоревшей лампы надо будет отключать напряжение в домашнем распределительном устройстве (разомкнуть цепь с помощью автоматических выключателей). В общем лучше делать как положено.
Для приведенной выше схемы в рассмотренном примере добавим еще два элемента, которые, возможно и не будут использоваться в случае наличия автоматического выключателя, но стоит всё-равно упомянуть их. Этими элементами являются:
- Трёхжильный шнур питания направляется к следующему переключателю.
- Четвертый провод (черный) в кабеле между коробом (это дыра в стене для выключателя) и лампой.
Этот пока несвязанный проводник может быть полезен в будущем, например, когда необходимо установить двойной выключатель и лампу с большим количеством лампочек, чтобы избирательно включить свет на разные уровни яркости.
Как выглядит выключатель
Вот для примера классический выключатель темно-серого цвета.
Здесь много отверстий, но нас будут интересовать только 4, расположенные в красном прямоугольнике. Это эквиваленты клемм 1 и 2 на схемах выше. Другие отверстия в переключателе не выполняют никаких функций. Кроме того, в верхней и нижней частях находятся пластиковые серые элементы для защёлкивания корпуса.
Возвращаясь к лицевой части переключателя, после удаления клавиши (обычно пальцами, слегка отжав на себя), мы видим пластиковый элемент, который используется для прикрепления клавиши и переключателя. Он не нужен во время сборки, поэтому слегка поддеваем его плоской отверткой и снимаем.
Установка одноклавишного выключателя
Согласно схеме 3 провода освобождены от внешней изоляции: нижний 3-проводной жгут — питание, верхний 4-проводный кабель — подключение к лампе, а 3-проводный кабель справа — идёт питание к следующему переключателю (у вас его наверное не будет).
Когда вы собираете или заменяете автоматический выключатель, у вас может быть несколько другая схема разводки:
- Может не быть 3-проводного кабеля для подачи к другой лампе.
- Сеть может быть двухпроводной (без защитного проводника). В коробке может быть только два провода (если да, значит нейтральные и защитные проводники подключены в другом месте, например, в коробе под потолком.
Чтобы убедиться в обесточивании, с помощью тестера напряжения (пробнике) проверьте, нет ли потенциала 220 В на проводах шнура питания.
Следующим шагом является удаление изоляции с концов кабеля. Лучше выполнять эту операцию с помощью съемника изоляции. Если у вас его нет (скорее всего нет) — берите монтажный нож и зачистите концы на 20 мм.
После снятия изоляции подключайте нейтральные провода с помощью электрического разъема.
В четырехпроводном кабеле к лампе не было синего провода. В качестве нейтрали будем использовать серый. Во избежание недоразумений в будущем, целесообразно обернуть конец кабеля с неправильным цветом изоляционной лентой.
Аналогичным образом подключаем защитные провода.
Соединительные нейтральные и защитные проводки скрыты внутри коробки. В данном случае осталось три фазных провода, которые должны быть подключены к коммутатору.
На одной стороне выключателя вставляем фазный провод, идущий к автоматическому выключателю.
С другой стороны переключателя фазовый провод, который ведет к лампе.
Собираем выключатель. Слегка затягиваем винты попеременно, чтобы можно было выровнять переключатель в стене ровно. В зависимости от производителя метод крепления и подключения проводов может быть разным.
Наденьте клавишу на механизм.
Иногда сперва одевается пластиковый декоративный кожух, а клавиша в самом конце.
Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.
Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.
двухклавишный проходной выключатель света
двухклавишный простой выключатель
Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.
Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.
Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.
Заметьте, что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.
Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

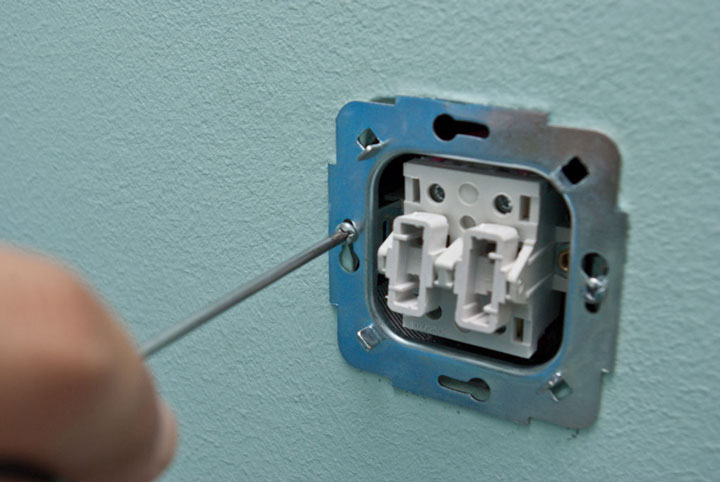

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
Монтаж соединений двухклавишного выключателя в распредкоробке
В распаечную или распределительную коробку могут заходить следующие кабеля:
- питающий кабель от автомата в щитке
- кабель спускающийся к выключателю
- один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники
Чтобы не запутаться соблюдайте следующую очередность:
В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.
Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago.
Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.
Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.
У вас должно остаться 4 свободные не подключенные жилы. Две из них - это проводка которая идет до люстры или бра, а другие две жилы - фазы подключенные на нижние отходящие контакты двухклавишника.
Подключение на люстре или светильнике
В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.
Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза - серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль - синего цвета на сам цоколь лампочки.
Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.
Ошибки при подключении двухклавишного выключателя
Первая ошибка которую может допустить неграмотный специалист - это завести на выключатель не фазу, а ноль.
Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.
В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.
Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры - приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре - а он светится! Хотя вы и собрали схему верно.
В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.
Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.
Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи " ". Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.
Вторая ошибка - когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
