Как собрать паяльник для пластиковых труб. Пайка пластиковых труб – аппараты и инструменты для соединения. Какое оборудование потребуется для пайки

Как паять полипропиленовые трубы – этот вопрос интересует многих, кто решил заменить систему водопровода. На сегодняшний день пластиковые изделия зарекомендовали себя, как наилучший вариант соотношения цены и качества. Плюс ко всему, можно выделить ряд преимуществ материала – это устойчивость к коррозии, долговечность и прочность. Монтажные работы и пайка для пвх выполняется быстро с высоким уровнем надежности. Просмотрев видео, инструкции и специализированную литературу, мы постарались соединить для вас самые главные нюансы в одной статье, чтоб спаять все элементы правильно и без проблем.

Процесс работы с полипропиленовыми изделиями достаточно прост. Для выполнения всех поставленных задач нам необходимы такие инструменты:

Обычный маркер на спирту, можно применить и фломастер для дисков;
Специальная рулетка;
Уровень для строительных работ;
Ножницы, предназначены для разрезания труб;
Устройство паяльника для пластикового материала.

Последний компонент в списке необязательно покупать, можно взять напрокат – это обойдется дешевле. Приобрести инструмент для одноразового применения можно в точках, где вы покупали полипропиленовые трубы.

Инструкция для выполнения пайки

Для того чтоб выполнить процесс необходима инструкция, как правильно паять полипропиленовые трубы. Паяльный аппарат в конструкции должен иметь подошву нагрева, которая имеет отверстия для крепления насадок. Комплект с насадками в большинстве случаев идет в комплекте с оборудованием, если нет, то их можно приобрести отдельно. Механизм работы устройства похож на глажку утюгом. Единственное отличие – это наличие двух тентов. На поверхности корпуса установлен терморегулятор, который может задавать градус температуре.

Прежде чем включать тэн, нужно активировать паяльник состояние. Для выполнения этой задачи необходимо установить подставку и одеть насадку нужного диаметра. Обычно поверхность подошвы имеет два контакта для подсоединения насадок. Если трубы небольшого диаметра насадку необходимо устанавливать на край носика.

Далее нужно подключить устройство пайки в сеть. Стоит поставить показатели тэнтов на показатель 260 градусов. Для получения результата, необходимо подождать, ведь такая температура достигается через 20минут. Когда на корпусе лампочка погаснет, то это означает готовность прибора к эксплуатации.

Внимание! После этого необходимо 5 минут дать прогреться насадкам.

Основные понятия процесса

Пайка это очень простой материал. Именно поэтому если вы определились с материалом для водопровода, то необходимо знать некоторые особенности полипропилена. Это нужно для контроля поведения труб, чтоб не возникало непредвиденных ситуаций. Итак, давайте рассмотрим все необходимые нам понятия.

Уровень термостойкости

Прежде чем спаивать пластиковые изделия, необходимо знать, что такой материал может терять прочность и твердость при температуре от 140 градусов Цельсия. Стоит отметить, что инструкция фирм, изготавливающих трубы, содержит информацию о максимальном показателе – 95 градусов.

Внимание! Не стоит применять пластиковые трубы в системах организации подачи горячей воды. В данной ситуации предпочтение желательно отдавать оцинковке или меди.

Организация теплового удлинения

Специализированная литература и видео, гласят о способности пластика менять линейные размеры при влиянии температуры. Если трубопровод длинный, то может происходить провисание или деформация. Но. Стоит отметить, что если система водоснабжения выполнена толстыми изделиями от одного перекрытия к другому, то могут возникать большие проблемы из-за напряжения. Пайка в такой ситуация – это очень сложный процесс для людей без специальных навыков. У профессионалов на этот случай есть два решения, чтоб спаивать элементы:

Выполняют монтаж армированных полипропиленовых изделий. Такие трубы имеют меньший риск возникновения удлинений от теплового воздействия. Плюс ко всему такое устройство может выносить более высокое давление.
Можно устанавливать специальные компенсаторы – это П-образные прямые изгибы. Благодаря такой детали изделие даже после удлинения сохраняет свою прямую линию.

Внимание! Для системы отопления оптимальным вариантом станет применение двух методов одновременно. Для армированных изделий расширение не отсутствует, оно просто меньше, чем у простых труб.

Особенности армирования

Пайка для пластиковых труб зависит от наличия или отсутствия армирования. Существуют такие особенности процесса укрепления:

Если армирование выполняется стекловолокном, то монтажные работы ничем не отличаются от простых моделей;
В случае алюминиевого каркаса, обязательно необходима очистка поверхности. Также нужно шейвером выполнить зачистку.

Трубы с армированием лучше всего монтировать для горячего водоснабжения или отопления. Если устанавливать такие изделия для холодного потока, то эффект отобразиться только на стоимости водопровода.

Видео как выбрать полипропиленовую трубу

Особенности инструмента

Какой инструмент выбрать при пайке пластиковых изделий, об этом мы сейчас и поговорим. Все рекомендации из литературы и видео, толкуют о применении специального паяльника, но стоит учесть, что он имеет большое количество видов. Именно по этой причине нужно определиться с особенностями и назначениями каждого из них. Конструкцию можно клеить или паять, а приборы для этого можно приобрести в любом профильном магазине.

Самые элементарные модели устройства могут нагреваться до 800 Ватт. Для бытового применения, такая мощность слишком высока. Показатель мощности может влиять на быстроту нагрева прибора, но пайка не поддается данному воздействию. Паяльники невысокой стоимости в комплекте имеет насадки для основных типов диаметров. Если необходимого размера нет, то вы можете приобрести его отдельно.

Видео как выбрать паяльник для пропиленовых труб

Не стоит жалеть денежных средств на качественные дополнительные детали, например, такие, как фитинги и пластиковые трубы. Форма устройства и способы выполнения крепежа могут быть разнообразными. Стоит отметить, что практически все инструменты, необходимые для процесса можно найти дома.

Кроме этого наиболее комфортным компонентом станут ножницы для резки пластиковых труб. С их помощью можно выполнять срез точнее и ровнее. Данное устройство может в разы сократить время на выполнение процесса.

Внимание! Прежде чем отправляться за покупкой паяльника, нужно ознакомиться с составляющими его комплекта, ведь многие модели идут вместе с труборезом или рулеткой.

Основные правила пайки

И вот мы подошли к самому главному, а именно как клеить или паять пластиковые изделия. Для выполнения такой задачи нужно выполнить следующие действия:

Отмеряем необходимый участок трубы и отрезаем кусок;
Стоит не забывать, что нужно оставить 2 см, которые нужно вплавить в фитинг;
Далее устанавливаем насадку на устройство пайки;
Включаем механизм нагревания;
Ждем необходимой нам температуры. Скорость процесса зависит от показателей прибора.

Внимание! Примитивные модели оборудований для пайки не предусматривают контроль температуры, зато на универсальных типах – это возможно. Именно по этой причине рекомендовано выставлять рамки от 260 до 280 градусов.

Стаскиваем фаску с наружной поверхности трубы;
Выполняем зачистку шейвера алюминиевое армирование;
Вставляем в насадку полиэтиленовое изделие в широкую часть, а на узкий конец одеваем фитинг;
Когда устройство нагреется, необходимо выполнить стыкование деталей;
Вот и получилось образование прочного соединения.

Сталкиваясь, первый раз с такой задачей, как спаять полиэтиленовые изделия, могут возникать трудности. По этой причине, мы из видео и литературы, составили вам список основных советов, которые могут помочь выполнить работы. Итак:

Обязательно необходимо демонтировать фаску с трубопровода. Если внутри она не снята, то нужно исправить этот момент. В противной ситуации может возникнуть риск задирания материала. Прочность соединения может снизиться при протекании пластика.
Нельзя проворачивать изделие при вставке его в устройство фитинга. Если не придерживаться данной нормы можно нарушить структуру материала, и способствовать образованию волн.
Монтаж труб и фитингов нужно производить вплотную, то есть до упора. Особенно остро это требование стоит при работе с алюминиевым армированием.
Не нужно стремиться почистить насадку, имеющую тефлоновое покрытие, от пластмассовых остатков. Особенно противопоказано выполнять эту работу металлическими приспособлениями. Лучше всего использовать при активном паяльнике грубую ткань.

Вот мы и разобрали все нюансы для выполнения пайки своими руками.

Современный ремонт с заменой водопровода и системы отопления немыслим без применения пластиковых труб. Стремительно ворвавшись на рынок стройматериалов в конце двадцатого столетия, полипропиленовые пластиковые трубы произвели переворот в истории водоснабжения и прочно заняли свою лидирующую позицию.

О том, как паять пластиковые трубы из полипропилена и заменить их своими руками мы расскажем в этой статье.

В современной жизни трубы из пластика применяются абсолютно во всех сферах, все более становясь незаменимыми в строительстве и ремонте любого размаха благодаря их весомым преимуществам перед другими материалами:

не поддаются коррозии;
имеют высокую химическую стойкость;
устойчивы к микроорганизмам;
имеют низкую тепло- и звукопроводность;
легкий вес и удобство при транспортировке;
экологичны;
просты в монтаже;
пригодны для внешней и скрытой прокладки;
долговечны — гарантийный срок использования 50 лет при условии соблюдения правильного режима использования.

Обратите внимание!

Правильный режим: пластиковые трубы из полипропилена выдерживают рабочее давление до 15 бар при температуре от 0 до 10 градусов и 2 бар при высоких температурах (95 градусов).

Благодаря своей экологичности, этот вид труб успешно применяется в горячем и холодном водоснабжении и отоплении домов. А многообразие фитингов с латунными и хромированными вставками позволяет легко комбинировать с уже имеющейся арматурой из стали и любыми предметами сантехники.

Научиться качественно монтировать пластиковый трубопровод вам поможет видеокурс: как правильно паять пластиковые трубы.

Необходимое оборудование

Для устройства трубопровода для подачи воды или отопления используются трубы наружным диаметром от 16 до 63 мм, для соединения которых применяется раструбная (муфтовая) сварка.

Для качественного монтажа необходимо малое:

Паяльник с насадками различных диаметров.

Как выбрать паяльник для пластиковых труб, чтобы монтаж был быстрым и качественным? Ассортимент паяльников велик и разнообразен, как и ценовая политика.

Большое значение имеет мощность паяльника. Для применения в бытовых условиях и диаметров труб 16-63 мм, достаточной будет мощность до 1200 Вт.
При мощности 1800 и более Вт производительность паяльника позволяет применять его в профессиональной деятельности. Но новичку с небольшой скоростью работы такой агрегат не нужен.
Насадки являются нагревательными элементами и состоят из гильзы, оплавляющей наружную поверхность конца трубы и дорна, оплавляющего внутреннюю поверхность раструба соединительной детали.
Насадки должны иметь антипригарное тефлоновое покрытие. Обычно в комплекте с паяльником идет 6 насадок разных диаметров.
Удобнее использовать паяльник с возможностью установки не одной, а трех насадок. Это позволит сэкономить значительное время при замене насадок с одного диаметра на другой, т.к. для их замены необходимо остудить паяльник, а потом заново нагреть.
Паяльник профессиональной серии оснащается электронной регулировкой температуры, контролирующей разогрев насадки с точностью 1-5 градусов. Можно обойтись моделью без регулировки температуры, приобретя градусник для измерения температуры на насадке.

Обратите внимание!

Важно не превысить температуру насадки 260 градусов, при которой и происходит спайка полипропилена, а при 270 градусов пластик теряет устойчивость и начинает чрезмерно липнуть, труба не войдет в фитинг.

При недостаточном нагреве детали могут не достичь необходимой вязкой пластичности и диффузия материала не произойдет. Как следствие – ненадежность соединения.

Вторым необходимым инструментом для монтажа являются специальные ножницы для пластика.

Обрезные ножницы

Кроме этого, вам понадобятся рулетка, карандаш, брезентовая ветошь, а также сами трубы и фитинги необходимого размера.

Эксплуатация паяльника

Существует несколько правил, как пользоваться паяльником для пластиковых труб

Процесс монтажа

Поэтапная инструкция, как спаять пластиковые трубы, поможет вам произвести качественный и быстрый монтаж.

Обрезными ножницами отрезаем трубу перпендикулярно ее оси.
Подбираем фитинг нужного размера.

Обратите внимание! Не разогретый фитинг должен иметь внутренний диаметр чуть меньший наружного диаметра трубы.

Очищаем раструб фитинга и конец трубы от пыли, обезжириваем мыльной водой или спиртом и просушиваем.
Устанавливаем соединяемые детали на соответствующую насадку паяльника: труба вставляется в гильзу на полную глубину сварки, на дорн надевается раструб фитинга.

Выдерживаем время нагрева, соответствующее диаметру труб по таблице:

Диаметр труб, мм	Ширина свариваемого пояса, мм	Время нагрева деталей*, сек	Время соединения, сек	Время остывания пайки, мин
20	14-16	6	4	2
25	15-18	7	4	2
32	16-21	8	6	4
40	18-22	12	6	4
50	20-25	18	6	4
63	24-28	24	8	6

*- в таблице указано время для нагрева деталей при температуре воздуха 20°С; при более низких значениях температуры нагрев деталей следует продлить, а при более высоких — сократить.

В последнее время традиционные чугунные и стальные трубопроводы все интенсивнее заменяют более современной продукцией химической промышленности – поливинилхлоридн ыми и полипропиленовым и трубами. Но новые материалы требуют иной технологии соединения труб, и самой эффективной в данном случае является пайка.

Обратите внимание! Температура пайки, влияющая на качество соединения, зависит от размеров изделий – это можно увидеть в приведенной ниже таблице.

Полипропиленовые трубы, маркировка	Характеристики и назначение
PN 10	технические характеристики приемлемы для холодного водоснабжения до 20 градусов тепла, полов теплой системы до 45 градусов, при рабочем давлении - 1 МПа
PN 16	характеристики определяют использование как для горячего (до 60 градусов тепла), так и холодного водоснабжения, номинальное рабочее давление - 1,6 МПа
PN 20	технические характеристики этого вида труб разрешают использование в системах горячего водоснабжения температурой до 95 градусов, номинальное давление – 2 МПа
PN 25	армированная труба полипропиленовая: характеристики подходят для горячего водоснабжения, а также для системы центрального отопления до 95 градусов тепла, номинальное давление - 2,5 МПа

Шаг 1. Выбор того или иного исходного материала напрямую зависит от будущего назначения. Основным критерием деления является предельно допустимая температура рабочей среды. В связи с этим выделяют трубы для горячего, холодного, а также смешанного водоснабжения.

Чтобы определить точное количество необходимых труб и фитингов, измеряется помещение и составляется его примерный план. В последнем обозначаются размеры будущей магистрали и все ее элементы.

После покупки всех комплектующих можно приступать к следующему этапу.

Этап 2. Необходимое оборудование

Принцип пайки заключается в нагреве концов соединяемых труб до требуемой температуры и последующей их фиксации. Для этого понадобится специальный прибор – сварочный аппарат.

Он может быть трех видов:

Помимо самого аппарата, в работе потребуются:

О выборе насадок

Нагревающие насадки должны соответствовать сечению соединяемых труб. Для этого нужно обратить внимание на определенные параметры:

прочность;
сохранение формы при температурных перепадах;
теплопроводность.

Большинство сварочных аппаратов совместимо сразу с несколькими различными насадками, что крайне удобно при обустройстве сложных магистралей.

В каждой насадке есть сразу два конца – один предназначается для нагрева внешней поверхности изделий, другой – для внутренней. Все насадки покрываются тефлоновым напылением, что предотвращает налипание расплавленного напыления. Размеры насадок колеблются между 2 см и 6 см, что полностью совпадает с распространенным и сечениями труб.

Когда план составлен, а все комплектующие приобретены, остается лишь тщательно убрать помещение. Особое внимание нужно уделить пыли, ведь даже самые мелкие частицы, оседая на швах, могут запросто нарушить герметичность.

Вначале насадка вставляется в гнездо, после чего включается аппарат. Дальнейшие действия зависят от выбранной методики пайки, поэтому рассмотрим их (методики) более детально.

Способ №1. Диффузионная пайка

При использовании этой технологи сварки материал соединяемых деталей обоюдно проникает друг в друга, а после остывания образует монолитный элемент. Один из самых распространенных способов обработки, который, тем не менее, приемлем лишь для однородных материалов.

Обратите внимание! В данном случае температура пайки достигает 265ᵒС. Именно при такой температуре плавится полипропилен.

Видео – Диффузионная пайка ПП труб

Способ №2. Раструбная пайка

При сварке раструбным способом используются сварочные аппараты с различным сечением насадок. Сама процедура выглядит достаточно просто.

Шаг 1. Вначале нарезаются участки труб необходимой длины. Важно, чтобы обрезка проходила исключительно под прямым углом.

Шаг 2. Торцы изделий зачищаются шейвером (если используются армированные трубы).

Шаг 3. Торцы вставляются в насадку соответствующего сечения, прогреваются до температуры плавления и соединяются.

Обратите внимание! Крайне важно, чтобы при остывании трубы не меняли своего положения.

Способ №3. Стыковая пайка

Данный способ целесообразен при соединении труб большого диаметра. Как и в предыдущих вариантах, трубы нарезаются на участки необходимой длины, а торцы тщательно зачищаются.

Способ №3. Муфтовая пайка

При муфтовом способе сварки между соединяемыми элементами вводится дополнительная деталь – муфта. Разогревание происходит прежним образом, вот только греются не участки магистрали, а лишь элементы соединения.

Способ №4. Полифузионная пайка

Разновидность диффузной технологии, отличающаяся тем, что расплавляется всего один из двух соединяемых элементов.

Способ №5. «Холодная» пайка ПП труб

Данный метод сварки предусматривает нанесение на соединяемые трубы специального клеящего состава. Характерно, что применение «холодной» сварки допустимо лишь в тех магистралях, в которых давление рабочей жидкости незначительно.

При перегреве или соединении труб небольшого диаметра возникает риск образования наплывов на внутренней поверхности. Эти наплывы будут препятствовать свободному передвижению рабочей жидкости при эксплуатации.

Чтобы избежать этого, необходимо проверить соединение на предмет подобных дефектных участков. Место соединения необходимо продуть, и если воздух будет беспрепятственно проходить, то сварка однозначно вышла очень качественной.

Обратите внимание! После этого необходимо проверить герметичность соединения – для этого через спаянные элементы пропускается небольшое количество воды.

Важные правила пайки полипропилена

Для качественного и герметичного соединения необходимо придерживаться определенных правил.

Пайка ПП труб на сложных участках

На вопрос, какая главная проблема при обустройстве пластикового трубопровода, любой специалист ответит: пайка в труднодоступных местах. Для выполнения этой процедуры конструкция разбивается на несколько участков.

В первую очередь монтируется неудобный большой участок. Желательно сформировать его отдельно, а уже потом установить на стационарное место.

После крепления проблемного участка устанавливаются более мелкие и, соответственно, простые в установке элементы. Это мероприятие нужно проводить минимум вдвоем.

Видео – Монтаж в труднодоступных местах

Типичные ошибки при пайке пластиковых труб

Видео – Технология пайки ПП труб

Итоги

Навыки в пайке ПП труб придут со временем. Ничего сложного здесь нет, хотя поначалу и будут испорчены несколько муфт и один-два десятка метров труб. И это не страшно, ведь стоят они не так дорого; по крайней мере, автономность от сантехников стоит дороже.

Содержание

Производители материалов для прокладки инженерных сетей предлагают широкий выбор современных решений, которые пришли на смену традиционным. В частности, это касается труб для монтажа в доме или квартире водопровода, ветки ГВС, радиаторной и напольной отопительной системы. Чтобы проложить или отремонтировать локальный трубопровод из полимерных труб (поливинилхлорида, полипропилена), необходим специальный инструмент и некоторый навык работы с ним. Пайка пластиковых труб не относится к сложным работам, но важно понять технологию и учесть ряд моментов, чтобы получить надежный и долговечный результат.

Инструмент для пайки пластиковых труб

Аппарат для пайки труб

В быту применяется специальный аппарат, рассчитанный на присоединение полимерной трубы к соответствующему фитингу или муфте. Максимально допустимый диаметр труб, с которыми может справиться домашний мастер, 63 мм. Трубы большего диаметра преимущественно сваривают встык, используя профессиональное оборудование.

Паяльный инструмент для домашнего использования представляет собой агрегат, оснащенный подставкой, рабочая часть которого нагревается до заданной температуры. Греющийся элемент (подошва) снабжен отверстиями для установки насадок различного диаметра (от 16 до 32 мм).

Аппарат для спаивания пластиковых труб

По конструкции различаются аппараты:

мечевидные;
цилиндрические.

Нет принципиальной разницы, какой из них использовать для пайки пластмассовых труб своими руками. В любом случае точное соблюдение инструкции поможет получить желаемый результат.

Секреты качественной пайки

Пайка труб должна осуществляться в помещении с плюсовой температурой, при этом чем холоднее воздух, тем больше времени потребуется прогревать детали из пластика или металлопластика для герметичного и прочного соединения.

Секреты качественной пайки

Чтобы не допустить распространенных ошибок при монтаже труб для отопления или водоснабжения, обратите внимание на следующие рекомендации:

Мощность бытового инструмента должна составлять 1200 Вт.
Устройство для домашнего использования предназначено для работы с трубами диаметром до 32 мм, в остальных случаях необходимо задействовать профессиональный паяльник.
Перед тем как начать паяние, прогревайте аппарат не менее 5–10 минут, чтобы рабочая часть с насадками разогрелась до заданных параметров.
Спаяв элементы трубопровода между собой, не прокручивайте их и не смещайте шов, чтобы не нарушить его целостность. Допускается лишь аккуратно выпрямить перекосы, в противном случае под нагрузкой шов будет протекать.
Не следует сильно сжимать детали между собой. Так как расплавленный пластик вдавится внутрь и уменьшит проходной диаметр фитинга, что ухудшит рабочие параметры системы.
Нельзя оставлять зазоры между краем трубы и внутренней частью фитинга. Такое соединение под давлением даст течь.
Обязательно дайте спаянному месту полностью остыть прежде, чем подвергать нагрузкам.
После каждой операции по пайке очищайте насадки от следов расплавившегося пластика. Это предотвратит появление нагара, а также порчу элементов, которые требуется спаять.
Очистку насадок выполняйте при помощи деревянной плоской палочки. Это убережет тефлоновое покрытие от повреждений. Металлические предметы использовать нельзя, так как царапины приведут в негодность насадку, а пластик к ней будет прилипать и сгорать.

Внимание! Прежде чем приступать к монтажу трубопровода посмотрите подробную видеоинструкцию и потренируйтесь на ненужных обрезках пластиковых труб.

Меры безопасности

Важно не только знать, как паять пластиковые трубы, но и соблюдать технику безопасности при работах с электроинструментом, чтобы не получить ожог или травму.

Важно использовать защитные перчатки

При работе обязательно используйте защитные перчатки.
Обратите внимание на чистоту пола, запыленность помещения. Грязь, попавшая в расплавленный пластик, ухудшает качество сварки и делает место стыка неэстетичным.
Паяльный агрегат требуется расположить на горизонтальной ровной поверхности.
В течение всего рабочего процесса агрегат не обесточивают.
Начинать сварку элементов можно только после полного разогрева паяльника. У современных моделей о выходе на рабочий режим сообщает отключившийся индикатор. Используя старый прибор, подождите около 20 минут с момента включения.

Ход работ

Рассмотрим подробно, как правильно паять пластиковые трубы в домашних условиях. На предварительном этапе требуется подготовить весь необходимый инструмент:

рулетку и маркер;
надфиль или напильник;
наждачную бумагу с мелким зерном;
труборез;
острый монтажный нож;
паяльник для сварки пластика.

Также потребуется ветошь и спирт (либо другое средство для обезжиривания) для обработки спаиваемых поверхностей.

Подготовка элементов

Трубы нарезаются на нужную длину при помощи специального трубореза или острого монтажного ножа. Следите за тем, чтобы срез был строго перпендикулярным, иначе не получится выполнить герметичное соединение.

Использование шейвера

Далее требуется обработать край трубы. Желательно применить специальный инструмент – шейвер, но в его отсутствие достаточно использовать монтажный нож (используется для удаления заусенцы), после чего край обычной трубы из пропилена или армированной стекловолокном требуется обработать до гладкости при помощи надфиля, мелкозернистой шкурки.

Важно! У армированной алюминием трубы ПВХ рекомендуется удалить на краю верхний слой полимера и слой фольги, чтобы повысить качество соединения.

Убедившись, что по гладкости обработанный край практически не уступает внутренней части купленного в магазине фитинга, можно начать спаивать элементы, предварительно обезжирив соединяемые поверхности спиртом.

Технология пайки

Рассмотрим, как пользоваться паяльником и какой температурный режим нужно выбрать для пластиковых труб разного типа. Работы по монтажу полимерного трубопровода своими руками выполняются в несколько этапов:

Паяльный агрегат надежно закрепляют на платформе и устанавливают на рабочую часть насадки подходящего диаметра.
Электропаяльник включают, предварительно задав требуемую температуру. Чтобы припаять друг к другу детали из полипропилена, рабочую часть требуется разогреть до 260°C, при сварке изделий из ПВХ необходим нагрев до 220°C.
После прогрева аппарата, фитинг и подготовленный край трубы надевают на насадки и нагревают детали в течение нескольких секунд (точное время прогрева указано ниже в таблице, оно зависит от диаметра элементов).
Выждав требуемое время, детали аккуратно стыкуют между собой и оставляют до полного остывания. Аналогично скрепляются и все остальные элементы трубопровода.

Глубина сварки трубы соответствует параметрам внутренней части фитинга – насадки на паяльник обеспечивают нагрев элементов на одинаковую глубину, чтобы обеспечить максимальное соприкосновение поверхностей для лучшего сцепления.

Технология процесса пайки

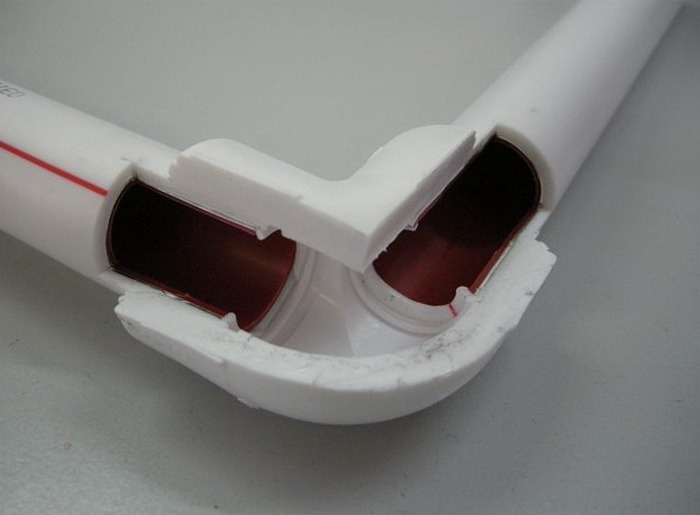

Способ соединения полимерных труб при помощи температурной сварки достаточно прост, если освоить навык точного соединения нагретых элементов, знать, как спаять детали. Вставив трубу в фитинг, ее не перемещают и не поворачивают, чтобы разогретый полимер смог сформировать монолит. Если место спайки шевелить до застывания материала, полимер соберется складками и соединение разгерметизируется.

Проверяем качество соединения

К поверке герметичности соединений приступают после того, как все стыки смонтированы и успели остыть. Для этого в готовую систему заливают воду и осматривают трубопровод, чтобы выявить утечки. До заливки воды дайте смонтированной системе простоять хотя бы час при нормальной комнатной температуре, а если воздух в помещении более прохладный, то предпроверочная пауза должна продлиться минимум 2–3 часа.

Если нашлись неплотные стыки, необходимо слить воду из системы перемонтировать участок трубопровода, установив новые фитинги и взяв отрезок трубы соответствующей длины. Попытка как-то заклеить негерметичное соединение или запаять его при помощи электропаяльника, заранее обречена на провал. Монтаж полимерного трубопровода требует точного соблюдения технологий.

По окончании ремонтных работ заново проверяют герметичность системы, залив в нее воду. Если речь идет о системе отопления, настоящую проверку трубопровод пройдет только после нагрева теплоносителя в котле, при повышенных температурах и давлении.

Заключение

Инструкция как паять пластиковые трубы позволяет понять технологию процесса. Если возникла необходимость в разовых работах, экономически невыгодно покупать электропаяльник для труб, проще взять инструмент в аренду в компании, предоставляющей подобные услуги.

Планируя впервые проводить самостоятельные работы, желательно купить материал с небольшим запасом. Зная только в теории, как паять трубы, прежде чем приступать к работам в доме, необходимо потренироваться. Если опыт получился неудачным, доверьте монтаж или ремонт трубопроводов в доме профессионалам.

Полимерные материалы вытесняют традиционный металл со строительного рынка. У многих застройщиков, выбравших водопровод, отопление из полиэтилена, полибутилена, полипропилена, после приобретения возникает проблема, как паять пластиковые трубы . Технологи простая, не требует обучения, достаточно небольшой практики, полуметрового куска трубы, покупки паяльника с минимальной комплектацией. Инструкция к прибору сварки позволяет работать сразу, таблица времени разогрева стыков в зависимости от толщины стенки изделия обеспечивает высокое качество шва.

Инструкция по пайке пластиковых труб в домашних условиях

Простейшая инструкция, как паять пластиковые трубы, выглядит следующим образом:

сварочный аппарат устанавливается на подставку, идущую в комплекте, включается в сеть
в отверстие паяльника устанавливается гильза
подготавливаются концы – трубу необходимо подрезать, снять фаску, нанеси маркером риску для контроля глубины погружения в муфту
прибор сигнализирует о нагреве до 270 градусов звуком
муфта одевается с одной стороны гильзы, труба вставляется в ответное отверстие
для нагрева засекается время, выбранное в таблице (10 – 4 секунды), вращать детали на гильзе запрещается, как при установке, так и во время ожидания
оплавленные концы стыкуются без прокручивания до нанесенной маркером риски, фиксируются на несколько секунд
процесс повторяется для ответной стороны муфты, второго куска трубы

После нескольких соединений технология становится понятной, а, после сборки контура отопления пользователь узнает секреты, как паять пластиковые трубы в неудобных местах. На практике обычно стыкуют отдельные заготовки, окончательную сборку (последние два стыка) производят по месту.

Пайка трубы электромуфтой

Электромуфтовая технология проще предыдущей, в ней нет ничего сложного для тех, кто знает, как паять пластиковые трубы вышеописанным способом. Ошибки полностью исключаются благодаря встроенным в тело фитинга спиралям, программе внутри прибора. Технология выглядит немного иначе:

обрезаются, обрабатываются под фаску кромки обеих труб (вдвое увеличивается производительность)
концы так же обезжириваются, в контрольных рисках отпадает необходимость
при значительной длине деталей трубопровода используются зажимы (механические, ременные)
прибор включается в сеть, открывается таблица в инструкции либо осуществляется считывание прибором штрих-кода с каждой заготовки
звуковой сигнал говорит о готовности аппарата к пайке
электроды подсоединяются к гнездам на теле муфты, время нагрева устанавливается автоматически либо вручную
через несколько секунд на монитор выводится информация о завершении процесса
отрицательный результат случается при КЗ, дефекте спиралей в муфте, в остальном сварка проходит безупречно

После первого же стыка становится полностью понятно, как паять пластиковые трубы. Этот вариант позволяет заранее собирать контуры, поочередно переключая электроды с муфты на муфту. Увеличивается скорость без потери качества. Сложные стыки становятся доступнее, единственным недостатком метода является повышенная стоимость муфт . Электромуфтовый аппарат дешевле, компактнее, отсутствует опасность повреждения покрытий нагретым корпусом паяльника. Несовершенство первого метода (сварка небольших диаметров) в данном случае отсутствует. Для крупных труб необходимо лишь увеличить надежность фиксации в момент установки, нагрева муфты.
