Твердотопливный котел монтаж. Установка или монтаж твердотопливного котла. Схемы обвязки котла

Время на чтение: 5 мин

Главное достоинство котлов на твёрдом топливе – энергетическая автономия, ведь для их эксплуатации используется недорогое сырьё: дрова, торф, опилки, уголь и т.п . Владельцы частных жилищ или небольших предприятий, устанавливая данное оборудование, сокращают затраты на отопление и ГВС.

Учитывая, что такие котлы можно сделать своими руками, то экономический эффект очевиден. А при использовании котлов длительного горения достигается высокая автономность работы. Учитывая требования по размещению, установке и подсоединению твердотопливного котла, можно выполнить эти процедуры самостоятельно.

Они, естественно, будут другими по сравнению с установкой газового и электрического оборудования. Понадобится оборудование специального помещения с площадкой, а также правильная обвязка твердотопливного котла.

Требования к установке твердотопливных котлов

Твердотопливные установки необходимо размещать в сухом помещении. В зависимости от размера оборудования определяются параметры котельной. В среднем допускается площадь строения 7 кв.м. Кроме того, нужно место, где будет храниться топливо, защищенное от воздействия атмосферы.
Стены помещения нужно покрыть штукатуркой толщиной до 3 см или асбестом и листовым железом (до 8 мм). Если потолок котельной незащищён от огня, то расстояние между ним и верхней частью котла должно составлять от 120 см.
Оборудование нужно размещать на горизонтальном огнеупорном помосте толщиной около 7 см. Деревянное покрытие допускается только с наличием кирпичной кладки и стальным листом 3-4 мм или цементной стяжки толщиной до 5 см. Со стороны топочной камеры должна быть обустроена зона безопасности (до 40 см).
При установке твердотопливного котла в деревянном доме нужно уделить особое внимание защите деревянных конструкций. Помещение котельной нужно покрыть кирпичной кладкой.

Требования по установке котлов на твёрдом топливе чётко регламентируются Нормами Пожарной Безопасности (НПБ) и Строительными нормами и правилами (СНиП). Нужно строго следовать этим нормативным документам, так как от этого зависит эффективность работы и безопасность при эксплуатации.

Установка твердотопливного котла в частном доме

Прежде чем понять, как установить твердотопливный котёл, необходимо определиться с местом. Учитывая специфику данной площадки необходимо обустроить основание.

На данный момент нет чётких правил, которые регулируют весь процесс установки котла на твёрдом топливе. Строительные нормы и правила регламентируют работу котельных установок с мощностью более 0,36 МВт.
Твердотопливный котёл необходимо ставить за пределами жилого дома. Идеальным местом является автономная котельная.

На тот случай, если нельзя выделить отдельное помещение, можно использовать следующие места:

на кухне;
в коридоре с хорошей вентиляцией;
в подвале;
в гараже.

Согласно нормам твердотопливный котёл необходимо устанавливать близко к наружным стенам. Если расстояние до стены большое, то потребуется длинный горизонтальный дымоход. Также следует учесть, каким образом будет производиться очистка теплообменника.

Важно обеспечить пространство для полноценной его очистки. Рекомендуется оставить свободным не менее 1 м перед котлом и 0,6 м с других сторон. Строго запрещено подсоединять газовый ход к кирпичному ходу вентиляции, который проложен внутри стен.

Стоит учесть и расположение крупной мебели, интерьер и дизайн помещения. Для частного дома наиболее подходит использование котлов длительного горения, поскольку в условиях отсутствия специального персонала важно добиться максимальной автономности работы оборудования.

Фундамент под котел

Для любого вида твердотопливного котла обязательно следует сделать фундамент, ведь оборудование имеет внушительную массу и габариты. Без специального монтажа и при отсутствии опоры продавится основание пола.

Прежде, чем ставить котёл, необходимо предварительно сделать бетонный фундамент:

Пробиваются отверстия в стенах под сброс дыма и систему вентиляции.
Защищаются несгораемыми листами конструкции, которые склонны к воспламенению.
Подключается помещение к электропитанию, обеспечивая освещением в ночное время и работу циркуляционных насосов и автоматики.

Если котёл имеет массу меньше 200 кг, то разрешено делать цементную стяжку. Небольшие котлы на твёрдом топливе можно установить на пол, но потребуется заранее усилить место с помощью дополнительных лагов. Они формируются на основе бруса размером не менее 10х5 см. Если устанавливается несколько агрегатов с большим весом, то делается бетонная стяжка слоем 120 мм, её уплотняют стержнями из стали («промышленный» пол).

Если масса котла свыше 300 кг, то нужно установить обособленную плиту. Стоит помнить, что пеллетные котлы в процессе эксплуатации оказывают вибрационное воздействие на фундамент, поэтому его нужно строить по специальным рекомендациям.

Монтаж дымохода

Вентиляция удаляет только дым, который попал в помещение. А нормальная работа котла, удаление компонентов газообразного топлива и приток свежего воздуха обеспечивается установкой дымохода. В связи с этим необходимо уделить должное внимание при его проектировании.
Для того чтоб исключить возможные проблемы при эксплуатации, необходимо брать трубы с утеплением. Как вариант их замены, можно использовать обычные трубы с базальтовым волокном. Простым устройством вытяжной системы является дымоход, установленный за пределами помещения приставным способом.

Труба присоединяется очень просто вертикально к стене, для этого лишь нужно верно произвести расчёты диаметра и сделать аккуратно проём в стене. Связать дымоход с трубой нужно с помощью тройника. Для повышения безопасности конструкции в деревянных домах необходимо в нужной перегородке вырезать отверстие квадратной формы.

Важно, чтобы было свободное расстояние на 0,38 м больше протягиваемой трубы. Узловой вывод нужно формировать из стали с цинковым покрытием. Образовавшиеся пустоты закрывают базальтовой ватой. Последний этап – это прикрепление внешней крышки короба.
При прохождении дымоудаляющих конструкций сквозь бетонные или кирпичные стены в местах укладываются металлические гильзы во избежание прямого контакта дымохода с несущими конструкциями.

Запрещено проектировать более 4-х поворотов и дымоходы, высота которых составляет более 5 м.

Стыковку необходимо выполнить таким образом, чтобы образовавшийся конденсат стекал по внутренней поверхности трубы, а капли дождя и тающий снег тёк по внешней стенке. Все горизонтальные элементы нужно установить с небольшим уклоном к котлу.

Внизу требуется оборудовать люк для ревизии и накопитель конденсата. Избежать вторжения в карниз кровли можно, сделав обход трубой при помощи двух колен, соединяемых под углом в 30°.
Головная часть дымового канала закрывается колпаком. Высоту головной части определяют в зависимости от дальности трубы от конька. При этом нельзя размещать оголовок в области ветрового напора.
Если система дымоудаления неполноценно справляется со своей задачей, то потребуется установка дымососа – оборудования принудительного удаления отработанных газов.

Установка мембранного бака

По типу размещения расширительные мембранные баки могут быть настенными и напольными.

При установке мембранного бака необходимо:

располагать бак в котельной, недалеко от котла;
обеспечить свободный доступ к аппарату для обслуживания;
если используется настенный бак, то нужно учесть высоту, чтобы можно было достать до элементов обвязки;
подводящая труба крепится отдельно, чтобы не нагружать своим весом мембранный бак;
подводку нельзя прокладывать поперек прохода;
нельзя размещать у стены, нужно наличие возможности осмотра со всех сторон.

Вентиляция

Для устойчивой работы котла нужен постоянный приток воздуха, что обеспечивает приточно-вытяжная вентиляция. Приточная должна иметь канал 30 на 30 см, расположенный внизу стены, а вытяжной канал размером 40 на 40 см, выполняется в 40 см от потолка.

Схема вентиляции. Источник фото: etotdom.com

Если не хватает тяги, то котёл не показывает требуемой мощности, а при её избытке процесс сгорания топлива идёт некорректно и неэкономно. В данном случае полезной будет установка регулятора тяги на твердотопливный котёл. Это устройство снабжает камеру сгорания кислородом в нужный момент.

Главные функции вентиляции:

удаление продуктов горения наружу;
обеспечение правильного горения топлива;
восполнение расходуемого кислорода.

Для обеспечения нужного воздушного режима важно рассчитать характеристики вентиляционного оборудования, учитывая параметры котельной, оборудования и возможностей дымоудаления. Приточный вентилятор устанавливается у пола, а вытяжная у потолка, в близости от котла.

Подключение твердотопливного котла к системе отопления

Правильный монтаж котла это не всё, что потребуется. Имеет важное значение подключение остальных элементов системы отопления. На подаче устанавливается защитная группа, а затем тройник, ведущий в байпас. Датчик переключается при температуре на обрате 55˚С. Это необходимо для того, чтобы избежать появление конденсата.

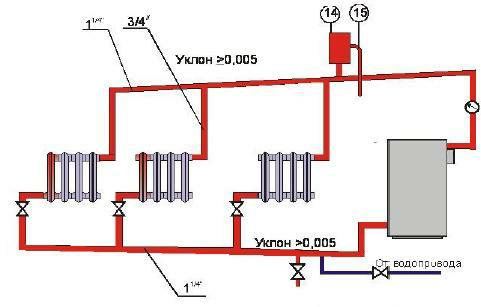

Подключить твердотопливный котёл к системе отопления с естественной циркуляцией достаточно просто. Подача и обратный трубопровод подключаются к соответствующим выходам котла.

Схема подключения. Источник фото: sxtmns2.appspot.com

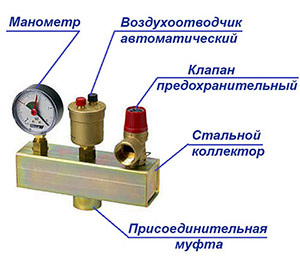

Также нужно установить защитную группу: клапан сброса, воздухоотводчик, манометр. Такие системы предусматривают наличие расширительного бака. Трубопроводы монтируются с уклоном для хорошего самотёка. Этот вид системы отопления позволяет быть независимым от электроснабжения, но в случае отсутствия энергозависимых систем автоматики.

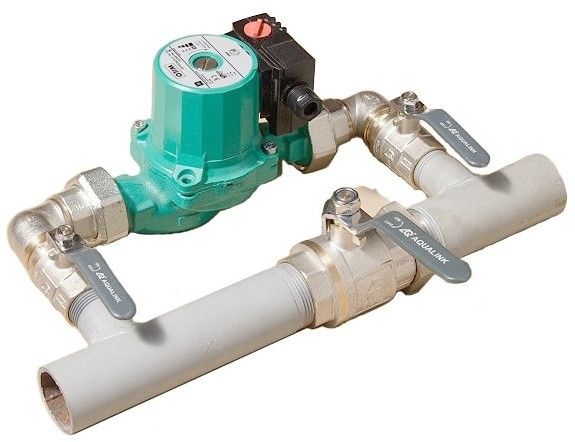

Системы с принудительной циркуляцией характеризуются наличием байпаса и трёхходового клапана. Это помогает избежать образование конденсата в топке или трещин чугунных секций при попадании воды низкой температуры.

Вышеупомянутые устройства обеспечивают подмес горячей воды в обратный трубопровод, чтобы обеспечить необходимую температуру на входе котла. В таких системах часто используются резервуары для подготовки горячей воды, такие как бойлеры косвенного нагрева.

В них расположен змеевик, по которому протекает нагретая котлом вода. В системе контуры водонагревателя и отопления располагаются параллельно. Это делается для того, чтобы обеспечить нагрев воды для ГВС при помощи теплоносителя с максимальной температурой.
В случае когда нет возможности регулирования интенсивности выработки тепла используется буферная ёмкость, которую часто называют теплоаккумулятором . Его подключают к котлу для того, чтобы в пиковые режимы работы избыточное тепло направлялось на подогрев воды, а затем накопленная энергия расходовалась в целях горячего водоснабжения или отопления.

Закрытая система отопления

Подключение котла на твёрдом топливе в запрещается рядом законодательств, но она возможна и характеризуется повышенными требованиями к применяемому оборудованию.

Котёл должен иметь соответствующие прочностные характеристики и пройти необходимые испытания. Считается, что единственный способ – это использование двух контуров. Один должен быть открытым, в котором будет присутствовать расширительный бак, а второй, включающий радиаторное отопление и мембранный бак, уже будет закрытым.

В таком случае на подающем трубопроводе обязательно наличие устройств, предохраняющих котёл от воды с температурой выше 100°С. Также важно наличие автоматики, регулирующей интенсивность горения топлива, путём ограничения подачи воздуха.

Открытая

Этот вид систем наиболее характерен для твердотопливного оборудования. Это обусловлено высокой безопасностью, так как при резком увеличении температуры расширительный бак устраняет избыточную воду и давление и контуры продолжают дальше работать.

К достоинствам открытой системы отопления можно отнести:

энергонезависимость;
экономичность. Не требуется дополнительное оборудование для обеспечения циркуляции.

Недостатком выступает особенность монтажа:

трубы должны иметь уклон, а элементы обвязки котла должны располагаться на определённом уровне;
система открыта для доступа воздуха, что влечёт за собой коррозию;
теплоноситель испаряется и поэтому потребуется его восполнение;
меньшая эффективность отопления за счёт медленной естественной циркуляции.

Главные принципы выбора системы отопления для дома – экономичность, эффективность, удобство в эксплуатации. Рассмотрим, как будет выглядеть с твердотопливным котломи какие правила нужно соблюдать при монтаже.

Особенности котлов на твердом топливе

Газоснабжение и централизованное электроснабжение в России есть до сих пор не везде. Газ стоит дешево только в столичных городах, и даже там дорожает. Электричество всюду дорого.

Оставляют желать лучшего коммуникационные сети: перебои с подачей электроэнергии, резкие перепады напряжения – за городом дело обычное. Не всегда есть возможность подключиться к магистральному газу, а приобретение сжиженного в баллонах – дело энергоемкое.

Отопление твердотопливным котлом имеет несколько преимуществ:

можно остановиться на том виде топлива, которое в вашей местности дешевле всего – дрова, торф, уголь, древесные отходы и т.д.;
твердотопливные котлы – самые дешевые в категории. Дороже стоят модели длительного горения, но их теплоэффективность выше;
большой ассортимент. Автоматику и вспомогательные элементы обвязки можно при необходимости докупить отдельно;
в отличие от газовых агрегатов для установки твердотопливного котла не требуется разрешение местной администрации.

Теперь о минусах:

пожароопасность. Но этот недостаток есть и у газовых моделей, и у дизельных. А в случае проблем с проводкой – даже у электрических;
необходимость следить за количеством дров/угля в топке. Твердотопливный котел не получится просто «включить и забыть». Реже требуется подкладывать топливо в котлы пеллетные и длительного горения, но и они в этом отношении не слишком автономны;
процессом горения твердого топлива управлять сложно (у других агрегатов достаточно перекрыть газовый кран или отключить электричество). Инерция у твердотопливных котлов высокая, и у всей системы, соответственно, тоже.

Виды твердотопливных котлов

Разновидности твердотопливного котла отопления различаются по виду горючего:

дрова;
уголь;
пеллеты и брикеты;
торф;
отходы деревообработки;
универсальные котлы на две или больше топок.

Кроме того существуют комбинированные модели на два или больше энергоносителей: дрова + электричество, дрова/дизель/газ и т.д. Их приобретение оправдано, если:

в вашем районе два энергоносителя одинаково доступны и недороги. Закончились дрова – переходите на газ, перебои с электричеством – на дрова и так далее;
в целях экономии. Например, если у вас двухтарифная оплата электроэнергии – днем топите дровами, а ночью (когда электричество дешевое) переходите на полностью автоматизированное электрическое отопление.

Есть т/т котлы классические и длительного горения. Виды последних:

с верхним розжигом. При распространении пламени сверху вниз закладка прогорает медленнее;
с удлиненной топкой и ограниченной подачей воздуха. Распространение пламени по горизонтали тоже происходит медленнее. Сокращая необходимый для горения кислород, вы снижаете интенсивность пламени;
пиролизные оснащены двумя камерами: в одной сгорает топливо, во второй дожигаются выделяющиеся при горении газы. Теплоффективность этих агрегатов самая высокая, но они и стоят дороже остальных.

Обвязка твердотопливного котла

В комплектацию твердотопливного котла редко входят циркуляционный насос, автоматика, группа безопасности. Все это владелец докупает сам, руководствуясь особенностями своей системы отопления.

Независимо от типа разводки трубопровод следует оснастить приборами безопасности (см. ниже). Второй этап – обеспечение функциональности системы и комфорта при ее использовании. Здесь следует упомянуть пару устройств:

теплоаккумулятор. Благодаря его работе в процессе перезагрузки котла не будет резких температурных перепадов в доме. Это бак большого объема, который устанавливают между котлом и системой на подающей трубе. Для регулировки температуры на выходе из бака устанавливают смеситель с трехходовым клапаном;
бойлер косвенного нагрева для ГВС подключают параллельно отопительной системе. Оснащают смесителем и собственным насосом, чтобы при движении от котла к потребителям вода не успевала остыть.

Приобретать или не приобретать насос, если ГВС не предусмотрено – зависит от разводки. Рассмотрим ее основные виды.

Открытая система с естественной циркуляцией

Эта схема монтажа считается самой безопасной для твердотопливного котла: даже при резком повышении давления и температуры авария маловероятна. Отличия открытой системы от прочих:

в контуре используется открытый расширительный бак (его устанавливают в самой высокой точке трубопровода);
отсутствует циркуляционный насос. Вода движется по трубам в силу естественной гравитации. Для такой конструкции выбирают трубы большего сечения и устанавливают их под небольшим углом, чтобы вода перемещалась самотеком.

Достоинства открытых систем:

поскольку нет насоса, отопление не зависит от электросети. В загородных условиях проблемы с электросетями – дело обычное: перебои из-за обрыва проводов, скачки напряжения;
оборудование для обвязки обойдется в меньшую сумму (нет насоса, открытый бак дешевле мембранного).

монтаж технически сложнее – нужно соблюдать необходимый уклон труб, устанавливать элементы обвязки на определенной высоте;
неизбежно попадание в систему кислорода, который приводит к коррозии труб и металлических фитингов;
по той же причине неизбежно завоздушивание контура;
теплоноситель частично испаряется, приходится его восполнять;
даже при большом диаметре труб естественная циркуляция медленнее принудительной. Необходимо оснащать регулировочными кранами все отопительные приборы, свести к минимуму количество запорной арматуры, но и в этом случае прогрев контура будет неравномерным.

Закрытый контур с естественной циркуляцией

Насоса нет, но расширительный бак другой – закрытого (мембранного) типа. Конфигурация системы будет такая же, как в предыдущем случае (трубы большого сечения, установленные под уклоном), но некоторых недостатков открытого контура получится избежать:

через бак в трубопровод не попадает кислород, т.е. медленнее завоздушивание и развитие коррозии внутренних стенок;
не придется регулярно восстанавливать количество теплоносителя в контуре.

При выборе этого типа разводки учитывайте:

емкость бачка должна вмещать минимум 10 % объема теплоносителя;
на подающей трубе обязательно нужен предохранительный клапан. Когда давление в системе превышает критическое (т.е. более трех атмосфер), клапан сбрасывает излишек теплоносителя;
в верхней точке контура устанавливают воздухоотводчик.

Схема монтажа твердотопливного котла с циркуляционным насосом

Система с насосом может быть только закрытой. Преимущества принудительной циркуляции очевидны:

высокая скорость движения теплоносителя, равномерный прогрев всех помещений;
не требуются трубы большого диаметра;
нет сложностей в монтаже трубопровода: не нужно соблюдать уклон, непринципиальна высота размещения мембранного бака.

Поскольку в системе с принудительной циркуляцией давление выше, требования к группе безопасности тоже повышенные.

Монтаж такого контура предусматривает возможность перехода на естественную циркуляцию в случае поломки насоса или перебоев с электроэнергией: насос подсоединяют параллельно, на байпасе с отсекающими вентилями.

Чаще всего насос врезают в трубопровод на участке обратной трубы возле котла, здесь самая низкая температура. Это позволяет сэкономить ресурс устройства и так безопаснее для всей системы: при установке на подающую трубу, если вода в котле закипит, пары перекроют циркуляцию, что чревато аварией.

Со стороны обратной магистрали перед насосом устанавливают фильтр.

Коллекторная разводка

В длинном сильно разветвленном трубопроводе большого коттеджа одного насоса может не хватить. В этом случае их устанавливают два и даже больше, на каждый контур свой. Отдельно теплый пол, радиаторы, ГВС. Поскольку температура теплых полов исходно низкая (в пределах 50 градусов), можно ставить насос и на входе в контур.

Оптимальный вариант разводки для большого дома с несколькими контурами – коллекторная (лучевая). В каждый контур теплоноситель поступает от котла по собственной трубе. Тепло распределяется равномерно, жидкость не остывает, последовательно проходя всю систему.

Коллектор включает в себя минимум две гребенки, прямую и обратную. К торцам гребенок подходят соответствующие магистрали от котла, а к штуцерам на их корпусах параллельно подключаются прямые/обратные трубы контуров – радиаторы и теплые полы, разные этажи, подсобные помещения, ГВС – каждый со своим температурным режимом.

На входе в коллектор устанавливают манометр и предохранительный клапан, с противоположной стороны на «горячей» гребенке – воздухоотводчик, на «холодной» – кран для слива теплоносителя из системы. Трубы оснащаются регулировочными кранами – это один из способов устанавливать разную температуру в контурах. В большом доме может быть несколько пар гребенок.

Еще один способ устанавливать разные режимы – гидрострелка. Поставленный вертикально отрезок трубы большого сечения соединяют с прямой трубой и обраткой котла, а к корпусу на разной высоте подключают контуры. Чем выше подсоединение, тем горячее теплоноситель.

В небольших контурах температуру можно регулировать следующим образом: свободные торцы гребенок соединяют байпасом с отсекающим вентилем. При открытии вентиля прохладная вода из обратки подмешивается в горячую из подающей трубы.

Функции приборов контроля и безопасности:

защита трубопровода от разгерметизации вследствие резкого повышения давления;
защита от перегрева самого котла;
регулировка температурного режима;
предотвращение образования конденсата. Обычно это случается из-за слишком большой температурной вилки между подачей и обраткой. Оптимальная дельта температур – 20 градусов.

В эту группу приборов входят:

предохранительный клапан для сброса избыточного давления/излишков теплоносителя;
контрольный манометр;
воздухоотводчик;
аварийный теплообменник;
регулировочная арматура, в т.ч. термостатические клапаны.

Особенности монтажа

Твердотопливные котлы не относятся к числу экологически чистого оборудования, для их установки нужна котельная. При монтаже соблюдают ряд правил:

от топки до стены следует оставлять минимум 1 метр свободного пространства;
в полуметре от пола и максимум в 40 сантиметрах от потолка нужно оборудовать вентканалы;
в котельной не должно быть горючих веществ;
перед топкой следует настелить металлический или асбестовый лист не меньше 50 на 70 см размером;
над котлом оборудуют дымоход. Рекомендуемые параметры дымохода есть в инструкции котла.

В трубе дымохода следует предусмотреть ревизионные люки для очистки от сажи. На стыке с котлом устраивают конденсатосборник. Части металлической трубы, находящиеся в холодных помещениях (неотапливаемый чердак и др.) нужно обмотать теплоизоляционным материалом для защиты от конденсации и обледенения.

Теплоизоляционный материал для дымоходов – базальтовая вата. Все остальные утеплители в той или иной степени горючи.

Как установить твердотопливный котёл самостоятельно? Что нужно знать на каждом этапе ввода в эксплуатацию? Какие необходимы инструменты и вспомогательные материалы? Есть ли альтернативная система отопления без электричества и газа? Ответы на эти вопросы вы найдёте в нашей статье.

Отопительный котёл на твёрдом топливе — популярное решение не только для лесистой или «угольной» сельской местности, но и для частного сектора любого города. О преимуществах и особенностях его установки мы писали в предыдущей статье . Сейчас мы рассмотрим поэтапную инструкцию по монтажу и первому запуску этого устройства при замкнутой (радиаторной) системе отопления.

Примечание. В качестве примера выбран котёл марки «Прометей». Критерий отбора один: соответствие конструкции современным стандартам и требованиям. Данная инструкция с небольшими поправками может быть применена к любому из конструктивно близких твердотопливных котлов (ТК).

Итак, наш котел имеет следующие исходные данные:

Возможна работа на два контура — отопление и горячее водоснабжение.
Мощность от 6 до 12 кВт.
Расход топлива 3,2 кг/час (каменный уголь 20-40 марки ДО).
Площадь обогрева — до 100 кв. м.
Объём воды в баке — 48 л.
КПД — 84%.
Вес (сухой) 160 кг.
Цена 30 000 руб.

В конструкции ТК предусмотрены следующие заводские особенности:

Манометр и термометр, интегрированные в корпус.
Возможность установки электрического тэна и регулятора для него.
Трёхступенчатая подача воздуха.
Регулятор горения.
Выпуски подающей и обратной линии, дымохода.
Выпуск заполнения и слива бака (1/2 дюйма).
Рычаг механизма встряхивания колосниковой решётки.
В комплект, как правило, входят: регулятор заслонки, аварийный клапан сброса, воздушный клапан, шаровые краны.

Помимо перечисленных элементов комплектации в заводском наборе могут находиться вспомогательные приспособления: зольная пластина, шуровка (кочерга), крюк, смётка, скребок, загрузочная воронка.

Примечание. Данный мастер-класс предполагает, что разводка системы отопления выполнена, устроен дымоход и есть возможность подключения воды под напором.

Несмотря на то что современные ТК имеют хорошую защиту от утечки отработанных газов и случайных возгораний, нормы СНиП требуют их установку в отдельном помещении — котельной. Она может находиться как внутри здания, так и быть пристроена.

Подготовка

Этот этап включает в себя выведение труб подачи и «обратки» уже готовой отопительной системы в помещение котельной, её монтаж и опрессовку.

Узлы, которые следует смонтировать на стене, возле которой (задней стенкой) будет установлен котёл:

1. Распределительная «гребёнка» — коллектор, по которому распределяется нагретая вода. Рассчитывается, изготавливается и монтируется вместе с системой. Из неё выводятся контуры отопления и горячего водоснабжения .

2. Вся запорная арматура, обратные клапаны, трёхходовые смесители, циркуляционные насосы должны быть установлены и готовы к работе.

3. Блок управления насосами и тэнами (если есть тэны).

4. Расширительный бак с подводкой (при закрытой системе под давлением). Если применена открытая (гравитационная) система, тогда только подводка к баку с грубым фильтром.

5. Ход для дымовой трубы в стене, либо вывод наружу при внутреннем дымоходе должен иметь жароустойчивое исполнение — обрамление из асбеста или заводской канал (чтобы избежать перегрева стены).

Обязательные для выполнения требования СНиП, которые будет проверять комиссия:

Площадь котельной — не менее 7 кв. м.
Наличие вентиляции.
Негорючее основание (фундамент) под котёл. Самый простой, дешёвый и быстрый вариант — выложить площадку из кирпича с раствором или «на сухую» и накрыть сверху «коробом» из листа оцинковки. Подходит для любого пола.
Расстояние от стены до задней и боковых стенок котла — не менее 700 мм. От стены до передней стенки — не менее 1200 мм.
Первый метр присоединённой к котлу трубы (подачи и «обратки») должен быть из стальной трубы.
При установке электрического тэна — обязательное заземление.

Закон позволяет монтировать и эксплуатировать ТК самостоятельно, разрешения не требуется. Комиссия проверяет только правильность подключения газа и соблюдение пожарных норм.

Что понадобится

Сборка подводки системы отопления к ТК подразумевает изготовление элементов по размерам, с индивидуальными углами и отрезками. Это подразумевает выполнение сварочно-слесарных работ:

Сварочный аппарат (электроды 3).
Болгарка с диском по металлу.
Уровень 600 мм.
Набор разводных и рожковых ключей.
Набор отвёрток.
Рулетка, маркер, пистолет для герметика, угольник.

Помимо комплектных элементов, нужно приобрести следующие расходные материалы:

Кран шаровый со сгоном ДУ-50 (с внутренней и наружной резьбой) — 2 шт.
Группа безопасности (может быть в комплекте):
- манометр — 1 шт.
- клапан предохранительный — 1 шт.
- автоматический воздухоотводчик — 1 шт.
- кран шаровый ДУ-15 — 2 шт.
Муфта стальная 50 мм — 3 шт.
Трубы с резьбами и без 50мм.
Переход стальной 57-32.
Отвод стальной ДУ-50.
Тэн (может идти в комплекте).
Сантехническая подмотка — фумлента, пакля, лён.
Термостойкий герметик.
Дымовая труба с шибером.

Вопрос. Зачем нужен электрический тэн в твердотопливном котле?

Ответ. При большом расходе горячей воды котёл не сможет быстро доводить её до заданной температуры (55-60 °С). Тэн нужен для быстрого догрева. Таким образом, в одном котле компонуется сразу два прибора — отопительный ТК и бойлер. При такой комбинации расходы электричества снижаются в 2,5-3 раза (по сравнению с обычным бойлером).

Рекомендуем выполнить все пункты требований к подготовке, прежде чем начать монтаж. Помните, что нарушения в системах под давлением с применением открытого огня могут привести к выходу из строя отопления дома, что в морозный период чревато проблемами.

Порядок работы

«Нулевой пункт» — проверка комплектности самого котла, осмотр на наличие дефектов.

Предварительный монтаж элементов управления и электропитания

1. Устанавливаем штатный регулятор горения (резьбовое соединение). Часто он представляет собой поворотную ручку с закреплённой через рычаг цепью, которая придерживает дверцу заслонки. Поворачивая ручку регулятора, мы открываем вертикальную дверцу заслонки на нужный размер, тем самым контролируя приток воздуха для горения.

2. Монтируем (сборное резьбовое крепление) и подключаем (медные провода 3х1,5 в гофре) терморегулятор. Если нет — ставим заглушку из комплекта. Выводим провода к регулятору напряжения.

3. Устанавливаем тэн в посадочное место внизу котла (резьбовое соединение). Если нет — ставим заглушку (в комплекте).

4. Подключаем электропитание тэна (провода 3х2,5).

Внимание! Воспользуйтесь консультацией специалиста-электрика при подключении тэна. Обязательно используйте заземление.

Монтаж герметичной гидравлической системы для агента (воды)

1. Устанавливаем шаровый кран ДУ-50 на «обратку» внизу задней стенки ТК.

2. Слесарно-сварочные работы. Замеряем и изготавливаем индивидуальные элементы для соединения отводов котла и труб.

3. Монтируем «обратку» на резьбу или сварку (как удобнее по обстоятельствам, но лучше на сварку). Присоединяем к крану ДУ-50 при помощи накидной гайки-«американки». Расширительный бак должен быть присоединён перед входом «обратки» в котёл.

4. Изготавливаем блок группы безопасности. Отрезок профильной трубы 60х40 длиной 25 см заварить с обеих сторон, чтобы получился герметичный бачок. На одной стороне 40 мм сделать (прожечь) три отверстия 25 мм и наварить на них отрезки трубы 25 мм длиной по 50 мм с резьбой. На противоположной стороне 40 мм по центру сделать одно отверстие 25 мм и приварить муфту ДУ-25.

5. Изготавливаем отвод группы безопасности. В отрезке трубы 50 мм с обоюдной резьбой делаем (прожигаем) отверстие 25 мм и навариваем трубу 25 мм (10-15 см) с резьбой. Отвод монтируем на «подачу» в верхней части задней стенки котла через муфту ДУ-50.

6. Устанавливаем в блок безопасности манометр, автоматический воздушный клапан и клапан аварийного сброса (предохранительный клапан). Сам блок устанавливаем на отвод группы безопасности.

7. Монтируем в предохранительный клапан патрубок (колено) для сбора воды на случай срабатывания (сброса). На патрубок наденьте шланг и закрепите его на ёмкости (канистра, бутыль, ведро).

Внимание! Группа безопасности должна быть установлена до запирающих устройств.

8. Присоединяем подачу к крану

Монтаж дымохода

1. На отвод дымохода в задней части котла наносим термостойкий герметик.

2. Устанавливаем шибер дымохода.

3. Наносим на посадочное место трубы на шибере герметик и присоединяем саму трубу.

Внимание! Хорошая тяга в дымовой трубе — основное условие правильной работы котла. Труба должна соответствовать по высоте и сечению размерам дымохода, приведённым в паспорте ТК.

Подключение воды и гидравлическое испытание

1. Подключите воду (временно или постоянно) к подаче воды в нижней части котла через шаровый кран.

2. Откройте все краны и запорную арматуру

3. Доведите давление в системе до 1,3 атмосфер при помощи опрессовочного устройства или просто регулировочного вентиля.

4. Тщательно проверьте на наличие протечек всю систему, особенно места резьбовых и сварных соединений. Протечек быть не должно.

Примечание. СНиП требует выдержки под давлением в течение 24 часов.

Если всё выполнено правильно, то протечек воды и потерь давления не должно быть и можно приступать к следующему этапу.

Ревизия состояния котла

1. Проверяем правильность установки чугунных колосников и шамотных камней (могли сдвинуться при транспортировке). Они должны устойчиво располагаться в посадочных местах.

2. Растопочную заслонку нужно задвинуть. Так она обеспечивает наилучшую тягу.

3. Проверьте правильность установки заглушки для прочистки с помощью шуровки. Она должна полностью закрывать прорезь.

4. Не забудьте про обратную установку заслонок, снятых для ревизии.

5. Испытайте систему ворошения углей и сброса золы при открытом прочистном люке и запомните, как она работает. Подберите оптимальный для себя режим работы этого устройства.

Внимание! Эта процедура должна быть отработана, поскольку повторяется часто. Ворошение рывками может привести к перекосу колосников, клину устройства. Во время работы котла это крайне нежелательное действие.

6. Попробуйте до включения теоретически очистить зольник с помощью пластины и провести профилактику.

После такой проверки можно переходить к первому запуску.

Запуск котла

1. Перед растопкой необходимо сбросить давление в системе до рабочего — 1 атм.

2. Проверьте и задвиньте растопочную заслонку.

3. Полностью открыть шибер на дымовой трубе.

4. Уложите растопочный материал (бумага, щепа, палочки) на колосниковую решётку и засыпьте уголь в бункер котла.

5. Разожгите огонь.

6. Через 10-15 мин нужно закрыть растопочную заслонку.

7. При достижении температуры 85 °С нужно настроить регулятор горения. Для этого выставьте на нём 85 градусов и отрегулируйте цепь (или иной привод заслонки). Зазор между заслонкой первичной подачи воздуха и дверцей должен быть минимальным — 5 мм.

8. При помощи заслонок можно отрегулировать количество вторичного и третичного воздуха и увеличить экономичность котла.

Внимание! Если через смотровые отверстия подачи третичного воздуха видно жёлтое или красное свечение, то количество третичного воздуха правильное.

Обслуживание твердотопливного котла

Чистку внутренних поверхностей бункера камеры сгорания следует проводить еженедельно. Для этого используйте штатный скребок и другие инструменты.

Внимание! 1 миллиметр сажи на поверхности стенок снижает мощность на 3%.

Порядок регулярной профилактики:

Открыть шуровкой отверстие для чистки.
Очистить скребком поверхности топки и загрузочной камеры.
Открыть растопочную заслонку и очистить заднюю стенку.
Очистить переднюю решётку зольной пластиной.

Открытая (гравитационная) система отопления

Эта система считается примитивной и устаревшей, но во многих случаях она может быть востребована. Современные котлы и радиаторные системы отопления стоят на страже экономии средств граждан и ресурсов планеты, в то время как гравитационная система гарантирует им жизнь в случае форс-мажора.

Она имеет массу недостатков:

Большой расход топлива.
Неудобная и некрасивая система регистров, в которой радиатором служит сплошная труба диаметром 75 мм.
Долгий прогрев (впрочем, и долгое остывание) за счёт большого количества агента — до 250 л.
Работает только на отопление.

Достоинство у этой системы одно — она работает без электричества. Сначала вода поднимается за счёт расширения при нагреве. Трубы расположены под углом к горизонту, и вода самотёком приходит к «обратке» внизу котла. Надёжнее этой системы нет ничего, т. к. никаких механических деталей в ней нет — только силы природы (сила земного притяжения, гравитация). В качестве модернизации в неё можно включить один циркуляционный насос, что повысит эффективность (сэкономит топливо) в 2-3 раза.

При интегрировании ТК в открытую систему из вышеперечисленных действий по монтажу гидравлики потребуется только выполнить пункты 1-3 и 8 из раздела «Монтаж герметичной гидравлической системы для агента (воды)».

Ещё одно отличие — расширительный бачок должен быть открытым в прямом смысле и иметь запас свободного места для расширенной нагревом воды (на 100 л системы — 5 л бачка).

Усовершенствование системы отопления может стать делом всей жизни. Множество датчиков и элементов управления позволяют делать даже из угольных котлов послушных и эффективных домашних роботов, интегрированных в систему «умный дом». Каким бы ни был ваш котёл, бережная эксплуатация и регулярная профилактика помогут ему сохранить тепло вашего жилища.

Дрова считаются одним из основных видов топлива для обогрева частного загородного дома. Альтернативным вариантом является газ, но он не везде доступен и отличается высокой стоимостью. Существенно сэкономить на отоплении поможет установка дровяного котла в деревянном доме. У агрегата есть свои особенности, сильные и слабые стороны, нюансы установки.

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

камера для сгорания топлива;
дымоход;
камера для сбора золы;
змеевик или теплообменник.

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Обратите внимание! Для очистки дымохода от сажи можно использовать специальные растворы, которые добавляют к топливу. Они позволяют очищать внутренние стенки трубы во время процесса горения.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

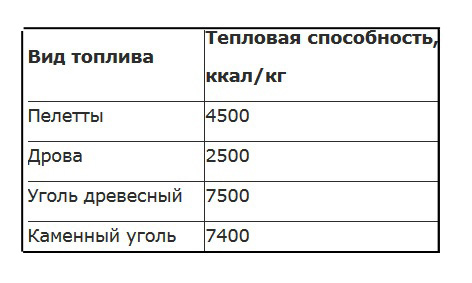

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
Простая установка настенного котла в деревянном доме.
Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

значительная масса агрегата, ведь для его изготовления применяется чугун;
человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
невысокий КПД, максимум 80%;
большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Важно! Строительные нормы и правила от 2000 года гласят: отдельное помещение необходимо для отопительного агрегата мощностью от 60 кВт. Котлы меньшей мощности можно устанавливать на кухне с объёмом помещения не меньше 15 м3 при высоте потолка от 2,5 м.

Существует ряд требований относительно устройства топки:

в помещении необходимо установить окно для проветривания;
установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно. Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Обратите внимание! Необходимость в приточно-вытяжной вентиляционной системе возникает через разряжение, которое возникает в результате горения топлива. Его компенсирует приток свежего воздуха, а вытяжка применяется для отвода отработанных газов за пределы дома.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

постоянное сечение на всей протяженности трубы;
диаметр шахты для бытовых моделей в пределах 15–20 см;
отсутствие наклонов или изгибов;
запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата. Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления. Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата. Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты. Механизм подключается к центральному водопроводу.

Во время эксплуатации дровяного котла в топке установки скапливается шлак. По мере скопления такие отходы горения нужно удалять, ведь они снижают КПД агрегата. Уменьшение эффективности на 3% возможно при образовании налёта из шлака толщиной в 1 мм.

Чистить стенки камеры сгорания котла необходимо не меньше чем 1 раз в неделю. Вместе с этим происходит очистка решёток колесников. Чтобы избавиться от пепла и других скоплений, достаточно пошевелить специальным рычагом и сбросить угли в зольник.

Повысить энергоэффективность отопительной системы позволяет установка циркуляционного насоса. Прибор будет быстрее прогонять воду по системе, жидкость возвращается в котёл с повышенной температурой. Это значит, что для её повторного прогревания потребуется меньше времени. Циркуляционный насос обычно располагают в обратном трубопроводе перед входом в котёл.

В процессе обслуживания теплового агрегата необходимо периодически проверять тягу в дымоходе. Прочистку канала от сажи осуществляют как минимум 1 раз в год. Для предотвращения образования конденсата используют специальные сэндвич-трубы для устройства дымохода или утепляют участки канала, которые расположены за пределами помещения.

Особенности эксплуатации

После ознакомления с вопросами подготовки котельной, устройства фундамента, монтажа приточно-вытяжной вентиляции и устройства дымохода важно разобраться с особенностями установки твердотопливного котла.

На начальной стадии работ удаляют упаковку с агрегата и проводят его сборку согласно прилагаемой инструкции. Котёл закрепляют на основании таким образом, чтобы его выход совпадал с входным отверстием дымохода. Закрепляют модель на фундаменте в строго горизонтальном положении, для этого используется строительный уровень.

Подключают теплогенератор к дымоходу и отопительной системе согласно выбранной схеме. На заключительном этапе работ налаживают автоматику, закрепляют вентилятор и устанавливают циркуляционный насос.

После того как сделан выбор в пользу котельной установки на твердом топливе, встает вопрос ее монтажа и подключения к системе отопления. Операция несколько трудоемкая, но осуществить монтаж твердотопливного котла в частном доме можно самостоятельно. Нужно только подобрать схему обвязки и подключения применительно к конкретным условиям и правильно установить котел на своем месте.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент , который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80-100 мм выше уровня стяжки, при этом он не должен быть с ней связан . Устройства основания также требуют , в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж . Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.
Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет электронный блок, контролирующий климат и потребление горячей воды в доме.

Заключение

Учитывая стоимость монтажа твердотопливного котла, имеет смысл это сделать собственноручно. Ведь данное мероприятие не отличается повышенной сложностью и часто не требует сварочных работ. Возможно, для выяснения всех нюансов и выбора схемы надо посоветоваться со специалистом, а потом уже приступить к монтажу.
