Повседневная деятельность любого человека связана с его перемещением в пространстве. При этом он не только ходит пешком, но и ездит на транспорте.

Во время любого движения происходит перераспределение статических зарядов, изменяющих баланс внутреннего равновесия между атомами и электронами каждого вещества. Он связан с процессом электризации, образованием статического электричества.

У твердых тел распределение зарядов происходит за счет перемещения электронов, а у жидких и газообразных - как электронов, так и заряженных ионов. Все они в комплексе создают разность потенциалов.

Причины образования статического электричества

Наиболее распространенные примеры проявления сил статики объясняют в школе на первых уроках физики, когда натирают стеклянные и эбонитовые палочки о шерстяную ткань и демонстрируют притяжение к ним мелких кусочков бумаги.

Также известен опыт по отклонению тонкой струи воды под действием статических зарядов, сконцентрированных на эбонитовом стержне.

В быту статическое электричество проявляется чаще всего:

при ношении шерстяной или синтетической одежды;

хождении в обуви с резиновой подошвой или в шерстяных носках по коврам и линолеуму;

пользовании пластиковыми предметами.

Ситуацию усугубляют:

сухой воздух внутри помещений;

железобетонные стены, из которых выполнены многоэтажные здания.

Как создается статический заряд

Обычно физическое тело содержит в себе равное количество положительных и отрицательных частиц, за счет чего в нем создан баланс, обеспечивающий его нейтральное состояние. Когда оно нарушается, то тело приобретает электрический заряд определённого знака.

Под статикой подразумевают состояние покоя, когда тело не движется. Внутри его вещества может происходить поляризация - перемещение зарядов с одной части на другую или перенос их с рядом расположенного предмета.

Электризация веществ происходит за счет приобретения, удаления или разделения зарядов при:

взаимодействии материалов за счет сил трения или вращения;

резком температурном перепаде;

облучении различными способами;

разделении или разрезании физических тел.

Распределяются по поверхности предмета или на удалении от нее в несколько междуатомных расстояний. У незаземленных тел они распространяются по площади контактного слоя, а у подключенных к контуру земли стекают на него.

Приобретение статических зарядов телом и их стекание происходит одновременно. Электризация обеспечивается тогда, когда тело получает бо́льший потенциал энергии, чем расходует во внешнюю среду.

Из этого положения вытекает практический вывод: для защиты тела от статического электричества необходимо с него отводить приобретаемые заряды на контур земли.

Способы оценки статического электричества

Физические вещества по способности образовывать электрические заряды разных знаков при взаимодействии трением с другими телами, характеризуют по шкале трибоэлектрического эффекта. Часть их показана на картинке.

В качестве примера их взаимодействия можно привести следующие факты:

хождение в шерстяных носках или обуви с резиновой подошвой по сухому ковру может зарядить человеческое тело до 5÷-6 кВ;

корпус автомобиля, едущего по сухой дороге, приобретает потенциал до 10 кВ;

ремень привода, вращающий шкив, заряжается до 25 кВ.

Как видим, потенциал статического электричества достигает очень больших величин даже в бытовых условиях. Но он не причиняет нам большого вреда потому, что не обладает высокой мощностью, а его разряд проходит через высокое сопротивление контактных площадок и измеряется в долях миллиампера или чуть больше.

К тому же его значительно уменьшает влажность воздуха. Ее влияние на величину напряжения тела при контакте с различными материалами показано на графике.

Из его анализа следует вывод: во влажной среде статическое электричество проявляется меньше. Поэтому для борьбы с ним используют различные увлажнители воздуха.

В природе статическое электричество может достигать огромных величин. При перемещении облаков на дальние расстояния между ними скапливаются значительные потенциалы, которые проявляются молниями, энергии которых бывает достаточно для того, чтобы расколоть вдоль ствола вековое дерево или сжечь жилое здание.

При разряде статического электричества в быту мы чувствуем «пощипывания» пальцев, видим искры, исходящие от шерстяных вещей, ощущаем снижение бодрости, работоспособности. Ток, действию которого подвергается наш организм в быту, отрицательно сказывается на самочувствии, состоянии нервной системы, но он не приносит явных, видимых повреждений.

Производители измерительного промышленного оборудования выпускают приборы, позволяющие точно определить величину напряжения накопленных статических зарядов как на корпусах оборудования, так и на теле человека.

Как защититься от действия статического электричества в быту

Каждый из нас должен понимать процессы, которые образуют статические разряды, представляющие угрозу для нашего организма. Их следует знать и ограничивать. С этой целью проводятся различные обучающие мероприятия, включая популярные телепередачи для населения.

На них доступными средствами показываются способы создания статического напряжения, принципы его замера и методы выполнения профилактических мероприятий.

Например, учитывая трибоэлектрический эффект, лучше всего для расчесывания волос использовать расчески из натурального дерева, а не металла или пластика, как делает большинство людей. Древесина обладает нейтральными свойствами и при трении по волосам не образует заряды.

Для снятия статического потенциала с корпуса автомобиля при его движении по сухой дороге служат специальные ленты с антистатиком, крепящиеся к днищу. Различные их виды широко представлены в продаже.

Если такой защиты на автомобиле нет, то потенциал напряжения можно снимать кратковременным заземлением корпуса через металлический предмет, например, ключ зажигания автомобиля. Особенно важно выполнять эту процедуру перед заправкой топливом.

Когда на одежде из синтетических материлов накапливается статический заряд, то снять его можно обработкой паров из специального баллончика с составом «Антистатика». А вообще лучше меньше пользоваться подобными тканями и носить натуральные материалы из льна или хлопка.

Обувь с прорезиненной подошвой тоже споосбствует накапливанию зарядов. Достаточно положить в нее антистатические стельки из натуральных материалов, как вредное воздействие на организм будет снижено.

Влияние сухого воздуха, характерного для городских квартир в зимнее время, уже обговорено. Специальные увлажнители или даже небольшие куски смоченной материи, положенные на бытарею, улучшают обстановку, снижают процесс образования статического электричества. А вот регулярное выполнение влажной уборки в помещениях позволяет своевременно удалять наэлектризованные частички и пыль. Это один из лучших способов защиты.

Бытовые электрические приборы при работе тоже накапливают на корпусе статические заряды. Снижать их воздействие призвана система уравнивания потенциалов, подключаемая к общему контуру заземления здания. Даже простая акрилловая ванна или старая чугунная конструкция с такой же вставкой подвержена статике и требует защиты подобным способом.

Как выполняется защита от действия статического электричества на производстве

Факторы, снижающие работоспособность электронного оборудования

Разряды, возникающе при изготовлении полупроводниковых материалов, способны причинить большой вред, нарущить электрические характеристики приборов или вообще вывести их из строя.

В условиях производства разряд может носить случайный характер и зависеть от ряда различных факторов:

величин образовавшейся емкости;

энергии потенциала;

электрического сопротивления контактов;

вида переходных процессов;

других случайностей.

При этом в начальный момент порядка десяти наносекунд происходит возрастание тока разряда до максимума, а затем он снижается в течение 100÷300 нс.

Характер возникновения статического разряда на полупроводниковый прибор через тело оператора показан на картинке.

На величину тока оказывают влияние: емкость заряда, накопленного человеком, сопротивление его тела и контактных площадок.

При производстве электротехнического оборудования статический разряд может создаться и без участия оператора за счет образования контактов через заземленные поверхности.

В этом случае на ток разряда влияет емкость заряда, накопленная корпусом прибора и сопротивление образовавшихся контактных площадок. При этом на полупроводник в первоначальный момент одновременно влияют наведенный потенциал высокого напряжения и разрядный ток.

За счет такого комплексного воздействия повреждения могут быть:

1. явными, когда работоспособность элементов уменьшена до такой степени, что они становятся непригодными к эксплуатации;

2. скрытыми - за счет снижения выходных параметров, иногда даже укладывающихся в рамки установленных заводских характеристик.

Второй вид неисправностей обнаружить сложно: они сказываются чаще всего потерей работоспособности во время эксплуатации.

Пример подобного повреждения от действия высокого напряжения статики демонстрируют графики отклонения вольт амперных характеристик применительно к диоду КД522Д и интегральной микросхеме БИС КР1005ВИ1.

Коричневая линия под цифрой 1 показывает параметры полупроводниковых приборов до испытаний повышенным напряжением, а кривые с номером 2 и 3 - их снижение под действием увеличенного наведенного потенциала. В случае №3 оно имеет большее воздействие.

Причинами повреждений могут быть действия от:

завышенного наведенного напряжения, которое пробивает слой диэлектрика полупроводниковых приборов или нарушает структуру кристалла;

высокой плотности протекающего тока, вызывающей большую температуру, приводящую к расплавлению материалов и прожигу оксидного слоя;

испытания, электротермотренировки.

Скрытые повреждения могут сказаться на работоспособности не сразу, а через несколько месяцев или даже лет эксплуатации.

Способы выполнения защит от статического электричества на производстве

В зависимости от типа промышленного оборудования используют один из следующих методов сохранения работоспособности или их сочетания:

1. исключение образования электростатических зарядов;

2. блокирование их попадания на рабочее место;

3. повышение стойкости приборов и комплектующих приспособлений к действию разрядов.

Способы №1 и №2 позволяют выполнять защиту большой группы различных приборов в комплексе, а №3 - используется для отдельных устройств.

Высокая эффективность сохранения работоспособности оборудования достигается помещением его внутрь клетки Фарадея - огражденного со всех сторон пространства мелкоячеистой металлической сеткой, подключенной к контуру заземления. Внутри нее не проникают внешние электрические поля, а статическое магнитное - присутствует.

По этому принципу работают кабели с экранированной оболочкой.

Защиты от статики классифицируют по принципам исполнения на:

физико-механические;

химические;

конструкционно-технологические.

Первые два способа позволяют предотвратить или уменьшить процесс образования статических зарядов и увеличить скорость их стекания. Третий прием защищает приборы от воздействия зарядов, но он не влияет на их сток.

Улучшить стекание разрядов можно за счет:

создания коронирования;

повышения проводимости материалов, на которых накапливаются заряды.

Решают эти вопросы:

ионизацией воздуха;

повышением рабочих поверхностей;

подбором материалов с лучшей объемной проводимостью.

За счет их реализации создают подготовленные заранее магистрали для стекания статических зарядов на контур заземления, исключения их попадания на рабочие элементы приборов. При этом учитывают, что общее электрическое сопротивление созданного пути не должно превышать 10 Ом.

Если материалы обладают большим сопротивлением, то защиту выполняют другими способами. Иначе на поверхности начинают скапливаться заряды, которые могут разрядиться при контакте с землей.

Пример выполнения комплексной электростатической защиты рабочего места для оператора, занимающегося обслуживанием и наладкой электронных приборов, показан на картинке.

Поверхность стола через соединительный проводник и токопроводящий коврик подключена к контуру заземления с помощью специальных клемм. Оператор работает в специальной одежде, носит обувь с токопроводящей подошвой и сидит на стуле со специальным сидением. Все эти мероприятия позволяют качественно отводить скапливающиеся заряды на землю.

Работающие ионизаторы воздуха регулируют влажность, снижают потенциал статического электричества. При их использовании учитывают, что повышенное содержание паров воды в воздухе отрицательно влияет на здоровье людей. Поэтому ее стараются поддерживать на уровне порядка 40%.

Также эффективным способом может быть регулярное проветривание помещения или использование в нем системы вентиляции, когда воздух проходит через фильтры, ионизируется и смешивается, обеспечивая таким образом нейтрализацию возникающих зарядов.

Для снижения потенциала, накапливаемого телом человеком, могут применяться браслеты, дополняющие комплект антистатической одежды и обуви. Они состоят из токопроводящей полосы, которая крепится на руке с помощью пряжки. Последняя подключена к проводу заземления.

При этом способе ограничивают ток, протекающий через человеческий организм. Его величина не должна превышать один миллиампер. Бо́льшие значения могут причинять боль и создавать электротравмы.

Во время стекания заряда на землю важно обеспечить скорость его ухода за одну секунду. С этой целью применяют покрытия пола с малым электрическим сопротивлением.

При работе с полупроводниковыми платами и электронными блоками защита от повреждения статическим электричеством обеспечивается также:

принудительным шунтированием выводов электронных плат и блоков во время проверок;

использованием инструмента и паяльников с заземлёнными рабочими головками.

Емкости с легковоспламеняющимися жидкостями, расположенные на транспорте, заземляются с помощью металлической цепи. Даже фюзеляж самолета снабжается металлическими тросиками, которые при посадке работают защитой от статического электричества.

Понятие о статическом электричестве знакомо всем из школьного курса физики. Статическое электричество возникает в процессе появления зарядов на проводниках, поверхностях различных предметов. Появляются они в результате трения, возникающего при соприкосновении предметов.

Что это такое -- статическое электричество

Все вещества состоят из атомов. В атоме находится ядро, вокруг которого расположены в одинаковом количестве электроны и протоны. Они способны перемещаться из одного атома в другой. При движении формируются отрицательные и положительные ионы. Их дисбаланс приводит к тому, что возникает статика. Статический заряд протонов и электронов в атоме одинаков, но имеет разную полярность.

Статика появляется в быту. Статический разряд может происходить при низких токах, но высоких напряжениях. Опасности для людей в этом случае нет, но разряд опасен для электроприборов. Во время разряда страдают микропроцессоры, транзисторы и другие элементы схемы.

Причины возникновения статистического электричества

Возникает статика при следующих состояниях:

• контакте или удалении друг от друга двух разных материалов;
• резких перепадах температуры;
• радиации, УФ-излучении, рентгеновских лучах;
• работе бумагорезательной машины и раскроечных станков.

Статика часто возникает во время грозы или перед ней. Грозовые облака при движении по воздуху, насыщенному влагой, образуют статическое электричество. Разряд происходит между облаком и землей, между отдельными облаками. Устройство молниеотводов помогает провести заряд в землю. Грозовые облака создают электрический потенциал на металлических предметах, вызывающих легкие удары при прикосновении к ним. Для человека удар не опасен, но мощная искра способна вызвать возгорание некоторых предметов.

Каждый житель неоднократно слышал треск, который раздается при снятии одежды, удар от прикосновения к автомобилю. Это является следствием появления статики. Электроразряд чувствуется при нарезании бумаги, расчесывании волос, при переливании бензина. Свободные заряды сопровождают человека везде. Использование различных электрических устройств увеличивает их появление. Они возникают при пересыпании и измельчении твердых продуктов, перекачивании или переливании горючих жидкостей, при перевозке их в цистернах, при сматывании бумаги, тканей и пленки.

Заряд появляется в результате электрической индукции. На металлических корпусах автомобилей в сухое время года создаются большие электрические заряды. Экран телевизора или монитор компьютера способен заряжаться от воздействия луча, создаваемого в электронно-лучевой трубке.

Вред и польза от статистического электричества

Статический заряд пытались использовать многие ученые и изобретатели. Создавались громоздкие агрегаты, польза от которых была низкой. Полезным оказалось открытие учеными коронного разряда. Он широко используется в промышленности. С помощью электростатического заряда красят сложные поверхности, очищают газы от примесей. Все это хорошо, но существуют и многочисленные проблемы. Электроудары бывают большой мощности. Они способны иногда поражать человека. Это случается и дома, и на рабочем месте.

Вред статического электричества проявляется в ударах разной мощности при снятии синтетического свитера, при выходе из автомобиля, включении и выключении кухонного комбайна и пылесоса, ноутбука и микроволновой печи. Эти удары могут оказаться вредными.

Возникает статическое электричество, которое сказывается на работе сердечно-сосудистой и нервной систем. От него следует защищаться. Сам человек тоже часто является переносчиком зарядов. При соприкосновении с поверхностями электроприборов происходит их электризация. Если это контрольно-измерительный прибор, дело может окончиться его поломкой.

Ток разряда, принесенного человеком, своим теплом разрушает соединения, разрывает дорожки микросхем, уничтожает пленку полевых транзисторов. В результате схема приходит в негодность. Чаще всего это происходит не сразу, а на любом этапе в процессе работы инструмента.

На предприятиях, обрабатывающих бумагу, пластмассу, текстиль, материалы часто ведут себя неправильно. Они склеиваются друг с другом, прилипают к различным видам оборудования, отталкиваются, собирают много пыли на себя, наматываются неправильно на катушки или бобины. Виной этого является возникновение статического электричества. Два одинаковых по полярности заряда отталкиваются друг от друга. Иные, один из которых заряжен положительно, а другой -- отрицательно, притягиваются. Так же ведут себя и заряженные материалы.

На полиграфических предприятиях и в других местах, где используются в работе легковоспламеняющиеся растворители, возможно возникновение пожара. Это происходит в тех случаях, когда на операторе надета обувь с токонепроводящей подошвой, а оборудование не имеет правильного заземления. Способность возгорания зависит от следующих факторов:

• типа разряда;
• мощности разряда;
• источника статического разряда;
• энергии;
• наличия поблизости растворителей или других горючих жидкостей.

Разряды бывают искровыми, кистевыми, скользящими кистевыми. От человека исходит искровой разряд. Кистевой возникает на заостренных частях оборудования. Энергия его настолько мала, что он практически не вызывает угрозы пожара. Кистевой разряд скользящий возникает на листовых синтетических, а также на рулонных материалах с разными зарядами на каждой стороне полотна. Опасность он представляет такую же, как искровой разряд.

Поражающая способность -- главный вопрос для специалистов по технике безопасности. Если человек держится за бобину и сам находится в зоне напряжения, его тело тоже зарядится. Для снятия заряда нужно обязательно прикоснуться к заземлению или к заземленному оборудованию. Только тогда заряд уйдет в землю. Но человек при этом получит сильный или слабый электрический удар. В результате происходят рефлекторные движения, которые иногда приводят к травме.

Длительное пребывание в заряженной зоне приводит к раздражительности человека, к снижению аппетита, ухудшению сна.

Пыль из производственного помещения удаляется с помощью вентиляции. Она скапливается в трубах и может воспламениться от статистического искрового разряда.

Как снять статическое электричество с человека

Самое простейшее средство защиты от него -- заземление оборудования. В условиях производства используются для этой цели экраны и иные приспособления. В жидких веществах применяются специальные растворители и присадки. Активно используются антистатические растворы. Это вещества с низкой молекулярной массой. Молекулы в антистатике легко перемещаются и вступают в реакцию с влагой, содержащейся в воздухе. За счет этой характеристики с человека снимается статика.

Если обувь оператора на токонепроводящей подошве, он должен обязательно прикоснуться к заземлению. Тогда уход статического тока в землю нельзя будет остановить, но человек получит сильный или слабый удар. Действие статического тока мы чувствуем после ходьбы по коврам и паласам. Удары током получают водители, выходящие из машины. От этой проблемы избавиться легко: достаточно прикоснуться к двери рукой, сидя на месте. Заряд стечет в землю.

Хорошо помогает проведение ионизации. Делается это с помощью антистатической планки. Она имеет много иголок из специальных сплавов. Под действием тока в 4-7кВ воздух вокруг разлагается на ионы. Используются и воздушные ножи. Они представляют собой антистатическую планку, через которую вдувается воздух и очищает поверхность. Заряды статики активно образуются при разбрызгивании жидкостей, обладающих диэлектрическими свойствами. Поэтому для снижения действия электронов нельзя допускать падающей струи.

Желательно использовать антистатический линолеум на полу и чаще проводить уборку с помощью средств бытовой химии. На предприятиях, связанных с обработкой тканей или бумаги, проблему избавления от статики решают смачиванием материалов. Повышение влажности не дает накапливаться вредному электричеству.

Чтобы снять статику, необходимо:

• увлажнять воздух в помещении;
• обрабатывать ковры и паласы антистатиками;
• протирать сиденья в машине и в комнатах антистатическими салфетками;
• чаще увлажнять кожу на себе;
• отказаться от синтетической одежды;
• носить обувь на кожаной подошве;
• предотвращать появление статики на белье после стирки.

Хорошо увлажняют атмосферу комнатные цветы, кипящий чайник, специальные приспособления. Антистатические составы продаются в магазинах бытовой химии. Они распыляются над ковровой поверхностью. Можно изготовить антистатик самостоятельно. Для этого берут смягчитель ткани (1 колпачок), выливают в бутылку. Затем емкость наполняется чистой водой, которую разбрызгивают над поверхностью ковра. Салфетки, смоченные антистатиком, нейтрализуют заряды на обивке сидений.

Увлажнение кожи производится лосьоном после душа. Руки протираются несколько раз в день. Следует поменять одежду на натуральную. Если она заряжается, обработать антистатиками. Рекомендуется носить обувь с кожаной подошвой или ходить по дому босиком. Перед стиркой желательно насыпать на одежду ¼ стакана соды (пищевой). Она снимает разряды электричества и смягчает ткань. При полоскании белья можно добавить в машину уксус (¼ стакана). Сушить белье лучше на свежем воздухе.

Все перечисленные меры помогают нейтрализовать статические проблемы.

Если электрические заряды свободно перемещаются по проводнику, это называется электрическим током. Если они останавливаются без движения, начинают накапливаться на чем-либо, следует говорить о статическом электричестве. В соответствии с ГОСТом, статикой называют совокупность возникновения, сохранения и свободного накопления электрического заряда на внешней поверхности диэлектризованных материалов или на изоляторах.

Возникновение статического электричества

Когда физическое тело находится в обычном нейтральном состоянии, баланс отрицательно и положительно заряженных частиц в нем соблюдается. Если же он нарушается, в теле образуется электрозаряд с тем или иным знаком, возникает поляризация – заряды приходят в движение.

Дополнительная информация. Каждый физический объект способен производить заряды либо положительного, либо отрицательного направления, чем и характеризуются по трибоэлектрической шкале.

Например:

• позитивные: воздух, шкура, асбест, стекло, кожа, слюда, шерсть, мех, свинец;
• негативные: эбонит, тефлон, селен, полиэтилен, полиэстер, латунь, медь, никель, латекс, янтарь;
• нейтральные: бумага, хлопок, древесина, сталь.

Статическая электризация предметов может происходить вследствие различных причин. Главными из них являются следующие:

• непосредственный контакт между телами с последующим разделением: трение (между диэлектриками или диэлектриком и металлом), наматывание, разматывание, перемещение слоев материала друг относительно друга и другие подобные манипуляции;
• мгновенное изменение температуры окружения: резкое охлаждение, помещение в духовку и др.;
• радиационное воздействие, облучение ультрафиолетом или рентгеновскими лучами, наведение сильных электрических полей;
• процессы резания – на станках для раскроя или разрезания бумажных листов;
• специальное направленное наведение статистическим разрядом.

На молекулярном уровне возникновение статического электричества происходит вследствие сложных процессов, когда электроны и ионы со сталкивающихся неоднородных поверхностей с разными атомарными связями поверхностного притягивания начинают перераспределяться. Чем быстрее материалы или жидкости перемещаются друг относительно друга, ниже их удельное сопротивление, больше площади, вступающие в контакт и усилия взаимодействия, тем выше будут степень электризации и электрический потенциал.

Источниками возникновения электростатики, как в бытовых, так и в промышленных условиях, являются компьютерная и офисная техника, телевизоры и прочие агрегаты и приборы, питающиеся от электрического тока. Например, у самого простого компьютера имеется пара вентиляторов для охлаждения системного блока. При разгоне воздуха частички пыли, содержащиеся в нем, электризуются и, сохраняя заряд, оседают на окружающих предметах, коже и волосах людей и даже проникают в легкие.

Также статика в большом количестве накапливается на экранах мониторов. В домах и производственных помещениях электростатические заряды образуются на полах, покрытых линолеумом или ПВХ-плиткой, на людях (в волосах и на синтетической одежде).

В природе очень мощным бывает статическое электричество, возникающее при перемещении облачных масс: между ними возникают огромные потенциалы электроэнергии, что проявляется в грозовых разрядах.

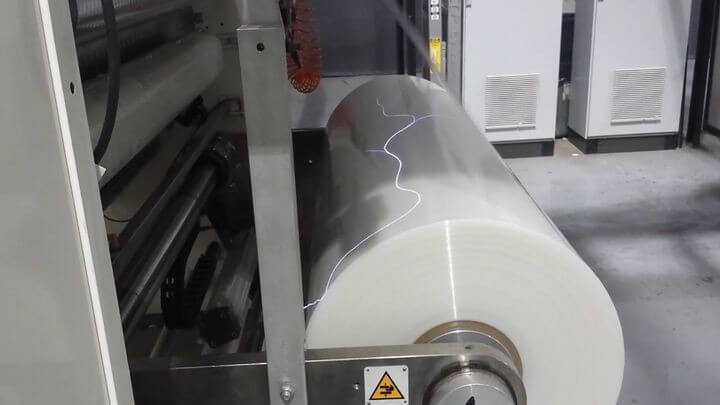

В промышленности часто встречается образование статических зарядов в случаях:

• трения лент транспортеров о валы, ремней проводов – о шкивы (особенно в случаях буксовки и застревания);
• при прохождении горючих жидкостей по трубопроводам;
• заполнении цистерн бензином и прочими жидкими нефтяными фракциями;
• попадания и продвижения пылинок в воздухопроводах с большой скоростью;
• во время размалывания, перемешивания и отсеивания сухих веществ;
• во время взаимного сжимания диэлектрических материалов разного рода и консистенции;
• обработке пластических масс механическим способом;
• прохождении сжиженного газа (особенно содержащего суспензии или пыль) по трубопроводам;
• перемещения тележек с прорезиненными шинами по изолирующему половому покрытию.

Опасность статического электричества

Наибольшую опасность накопившееся статическое электричество представляет на промышленном производстве. Может произойти неожиданное воспламенение горючего материала искрами от прикосновения оператора с оборудованием на заземлении и последующим взрывом. Энергия электростатических разрядом иногда составляет около 1,4 джоулей – это более чем достаточно для приведения смесей пыли, пара, газа и воздуха, присутствующих в любых горючих веществах, в состояние горения. По ГОСТу наибольшая энергия накопленных зарядов на поверхности промышленного объекта не должна быть более 40 процентов от наименьшей энергии для загорания материала.

При протекании некоторых технологических операций, например:

• пересыпании и перевозке песка в грузовиках;
• прокачке топлива по трубопроводам;
• переливании спирта, бензола, эфира в незаземленные цистерны с большой скоростью;
• при транспортерных работах и др. генерируются электрические потенциалы от 3 до 80 киловольт.

Обратите внимание! Для того чтобы взорвались бензиновые пары, достаточно 300 вольт, горючие газы – 3 киловольта, а горючие пыли – около 5 киловольт.

Статика также негативно отражается на работе всех точных и сверхточных приборов, радиосвязном оборудовании, создает большие проблемы в функционировании средств автоматики и телевизионной механики. Многие детали сложных электронных приборов просто не рассчитаны на такие высокие значения напряжения, образуемые статическим разрядом. Он выводит эти детали из строя, в результате чего у приборов теряется точность работы.

На людях также могут скапливаться заряженные частицы, если они носят обувь с подошвами, не проводящими ток, шерстяную, шелковую или синтетическую одежду. Электризация происходит при движении (если половое покрытие не проводит электроток) и взаимодействии с диэлектрическими предметами.

Воздействие статики на человеческое тело осуществляется в виде продолжительно протекающего электротока слабого напряжения или же моментного разряда, что вызывает легкие и не всегда приятные покалывания на коже (иногда они оцениваются как умеренные или даже сильные уколы). В целом, такое воздействие потенциалом не выше 7 джоулей считается неопасным для здоровья, однако, даже слабый разряд тока может привести к рефлекторному сокращению мышц, что чревато различными производственными травмами (попадание в рабочие зоны механизмов, захват частей тела или одежды неогороженными двигающимися элементами машин, падение с высоты).

Если рассматривать действие статического электричества на человеческий организм на клеточном уровне, то в результате срабатывания нейрорефлекторного механизма происходит раздражение кожных нейронов и мельчайших капилляров. Это приводит к изменениям в ионном составе тканей нашего тела, что проявляется в повышенной утомляемости в течение дня, постоянному раздраженному психическому состоянию, нарушению ритма сна и другим проблемам в функционировании центральной нервной системы. Общая работоспособность снижается. Провоцируемые постоянным воздействием статического электричества спазмы кровеносных сосудов могут стать причиной брадикардии – уменьшения частоты сокращений сердечной мышцы и повышенного кровяного давления.

Способы защиты от статики на производстве

Против вредного и опасного проявления накопленного статического электротока в производственных условиях разрабатывается и применяется комплекс защитных мероприятий. В их основе лежат следующие методы:

• повышение проводящих свойств материалов и окружающей рабочей среды, что приводит к рассеиванию в пространстве периодически появляющихся электрозарядов статики;
• снижение скоростей обработки и перемещения материалов, что значительно уменьшает возможности генерирования статических электрозарядов;
• полномасштабное применение грамотно устроенного заземления, что помогает исключить накопление опасных потенциалов;
• повышение устойчивости самих машин и механизмов к действию статистических разрядов;
• недопущение проникновения электрического тока в рабочую зону.

Все способы, применяемые для предотвращения статических электрических разрядов, разделяют на конструкционные, технологические, химические, физические и механические. Три последних направлены главным образом на снижение активности генерирования электрозарядов и быстрейшему их уходу в почву. В то же время первые из перечисленных методов с заземлением не связаны.

В качестве высоконадежного средства защиты от статического электричества выступает так называемая клетка Фарадея. Она выполняется в виде мелкоячеистой сетки, ограждающей машины по всей площади, у нее имеется подключение к контуру заземления.

Благодаря такой конструкции, поля электричества не проникают внутрь клетки Фарадея, а на магнитное поле она никак не влияет. Электрические кабели, покрытые предварительно экраном из металлического листа, защищаются по таким же принципам.

Электростатический заряд можно оптимально уменьшить посредством возрастания токопроводимости промышленных материалов и проведением коронирования (т.е. создания на поверхности материалов воздушной плазмы коронным разрядом комнатной температуры). Достигается это с помощью специального подбора материалов, имеющих повышенную объемную проводимость, наращиванием рабочих площадей и повышением ионизации воздуха вокруг защищаемых механизмов. Специальные агрегаты – ионизаторы, генерируют положительно и отрицательно заряженные ионы, которые притягиваются к противоположно заряженным диэлектрикам и нейтрализуют их заряды.

Важно! Для веществ с высоким электросопротивлением такие способы защиты от статики не подходят.

Обязательным в перечне мероприятий по защите от статического электричества является заземление. В состав заземляющего устройства входит заземлитель (проводящий элемент) и проводник заземления между заземляющей точкой на почве и заземлителем. Достаточным заземление против электростатики считается при сопротивлении в любой точке оборудования не выше 1 мегаОм. Для оборудования часто используются проводящие пленки, покрывающие рабочую поверхность.

В рабочих помещениях настилаются антистатические полы, операторы должны работать в антистатической одежде и обуви (при этом сопротивление материала подошв не выше 100 ом).

Защита от статического электричества в быту

В бытовых условиях существует комплекс мер и мероприятий, помогающих предотвратить образование электростатических разрядов:

• влажная уборка, проводимая каждый день, снижает объем циркулирующей в воздухе пыли;
• недопущение пересыхания воздуха, ежедневное проветривание помещений;
• применение в уборке антистатических щеток;

• использование антистатических предметов мебели;
• отделка дома материалами, которые хорошо снимают статику: древесина, антистатический линолеум и другие;
• что касается одежды, шерстяную одежду снимать медленными движениями, а для снятия эффекта прилипания шелковых вещей – использовать антистатические спреи;
• не гладить шерсть животных при холодном и сухом воздухе;
• волосы расчесывать расческами из дерева или металла вместо пластиковых гребней.

Не стоит забывать о защите личных автомобилей от образования статики на кузове машины, особенно перед заправкой его бензином. Делается это с помощью простой антистатической полоски под днищем кузова.

Статическое электричество – это свободные электрические заряды, собираемые на различных диэлектриках. И в промышленности, и в быту происходит накопление совсем неполезного статического электричества, и необходима защита от него, поскольку такие заряды способны нанести вред как машинам, механизмам, так и промышленным объектам и здоровью человека. Только надежные методы способны свести на нет или же совсем не допустить этого отрицательного явления.

Видео

Вы наверняка в школе сталкивались на уроках физики с таким определением как – статическое электричество. Далее мы с вами кратко разберем, о чем именно идет речь в этом определении, а также поделимся знаниями о том, из-за чего оно возникает и как бороться с этим явлением в быту и на производстве. Итак, к вашему вниманию причины возникновения статического электричества и меры борьбы с ним.

Что это такое?

Причины возникновения этого явления природы довольно таки интересные. При неправильном балансе внутри атома или внутри молекулы и в итоге потери (обретения) нового электрона возникает статическое электричество. В норме каждый атом должен находиться в «равновесии» из-за равного количества протонов и нейтронов в нем. Ну а в свою очередь, электроны, перемещаясь от атома к атому, могут формировать отрицательные ионы или положительные ионы. И в случае отсутствия равновесия получается данное природное явление.

Более подробно узнать о том, что собой представляет электростатический заряд и как его использовать с пользой, вы можете узнать в этом видео:

В чем опасность явления?

Самой главной опасностью статического электричества является риск поражения током (о нем мы поговорим ниже), однако существует еще и риск возгорания. Считается, что не для каждого производства грозит риск возгорания, но непосредственно для таких предприятий как полиграф это очень опасно, так как они используют в производстве растворители, которые легко воспламеняются.

1. Энергия, тип и мощность статического разряда.
2. Необходимость в присутствии среды, которая легко возгорается.

Наглядно опасность данного явления и правила борьбы с ним демонстрируются на видео примере:

Кстати вы должны знать, что негативное влияние статического электричества на организм человека заключается не только в получении травм, но и нарушениях нервной системы!

Причины и источники возникновения

На сегодняшний день мы уверены, что статическое электричество возникает из-за нескольких причин, а именно:

1. Из-за наличия какого-либо контакта между поверхностями 2 материалов с последующим отделением их друг от друга (например, трение резинового шарика о шерстяной свитер или на производстве при наматывании материалов).
2. Присутствие ультрафиолета, радиационного излучения и т.д.
3. При стремительном перепаде температур.

Чаще всего статическое электричество проявляется при первой причине. Данная процедура не полностью ясна, однако это является в наибольшей степени точным объяснением из всех.

Ни для кого не секрет что как на производстве, так и в быту это явление происходит чаще и для контроля над ним следует точно выявить участок проблемной зоны и принять меры для защиты. Интересный факт: это явление может вызвать «искрение» вокруг объекта, который имеет такую способность, как накапливание заряда электричества. И вы спросите, в чем опасность этого? А в том, что при накоплении большого заряда есть возможность поражения рабочего персонала на производстве. На сегодняшний день известно лишь 2 основных причины возникновения удара статическим электричеством.

Первой причиной является наведенный заряд . При условии нахождения человека в электрическом поле и если он держится руками за заряженный предмет, то тело этого человека может зарядиться.

Если на этом человеке будут одеты защитные ботинки с изолирующей подошвой, то заряд электричества будет оставаться в нем. А может ли заряд пропасть? Конечно, причиной этому будет тот момент, когда он дотронется до заземлённого предмета. Именно в этот момент рабочий и получит поражение электрическим током (в момент утечки заряда на землю). Описанный способ получения удара током получается при наличии у него на ногах обуви изолирующей электричество. Ведь при прикосновении к заряженному объекту, из-за обуви заряд остается в теле человека, а когда тот прикасается к объекту, предназначенному для защиты от него (к заземленному оборудованию), заряд стремительно проходит через тело человека и «наносит удар» током. Возникновение данного процесса возможно как в быту, так и на производстве, можно сказать, что никто не защищен от него. При воздействии синтетических ковров и обуви во время передвижения человека появляется заряд статического электричества. Меры борьбы с этим опасным явлением в быту демонстрируются на видео:

Вас когда-нибудь било разрядом электричества при выходе из машины вы до сих пор не знаете, что делать в таком случае? Это возникает при воздействии вашей руки с металлической дверью из-за того что, во время выходы из машины происходит «провокация» заряда между вашей одеждой и сиденьем. К сожалению, как уже говорилось ранее, единственным вариантом, как избавиться от данной дилеммы — это дотронутся до двери машины, чтобы через нее ток по машине «спустился» к земле. Другого более легкого способа, как снять с себя статическое электричество, нет.

Вторая причина поражения статическим электричеством на производстве — возникновение заряда на оборудовании . Данный вид поражения электрическим током случается довольно таки редко в отличие от вышеприведенного примера.

Итак для вашей защиты и для того чтобы вы знали как избавиться от данной неприятности рассмотрим весь этот процесс. Представим, что определенный предмет имеет внушительный заряд статического электричества, бывает, что ваши пальцы накопили заряд в таком количестве что происходит «пробой» и в итоге этого – разряд. Так что вот вам небольшой совет: для вашей защиты на производстве необходимо надевать резиновые перчатки (на всякий случай). Все мы рассмотрели в соответствующей статье!

Меры и средства защиты

В тот момент, когда на производстве стоит вопрос «как снять» опасность возникновения статического электричества и организовать защиту от него многие нефтяники обращаются к постановлению Госгортехнадзора. Известно, что абсолютно всё оборудование, которое заземлено, может считаться защищенным, даже если оборудование имеет окрашенный краской металлический корпус.

Честно говоря, защита оборудования от поражения статическим электричеством нами была уже обговорена ранее. О том, как бороться с этим явление в доме и квартире, доступно рассказывается в видео, предоставленном выше. Важно отметить, что увлажнители воздуха действительно хорошо способствуют снятию электростатического заряда. О том, мы рассказывали в соответствующей статье.

Еще одним примером защиты являются стекатели для автомобилей. Собственно говоря, стекатель это просто «кусок» резины, прикрепленный к машине так, чтобы одной стороной он касался машины а другой земли, этакий «передвижной заземлитель». В целях предосторожности рекомендуется устанавливать стекатели на авто, как показано на фото ниже. Это позволит убрать электростатический заряд, который может нанести вам вред.

Вот и все, что хотелось рассказать вам о том, какие бывают причины возникновения статического электричества и какие методы борьбы с данным явлением существуют на сегодняшний день. Надеемся, информация была для вас полезной и интересной!

Лекция 11. Защита от воздействия производственных излучений

Широкое использование во всех областях хозяйствен­ной деятельности диэлектрических материалов и органи­ческих соединений (полимеров, бумаги, твердых и жид­ких углеводородов, нефтепродуктов и т.п.) неизбежно сопровождается образованием зарядов статического электричества, которые не только осложняют проведение технологических процессов, но и зачастую становят­ся причиной пожаров и взрывов, приносящих боль­шой материальный ущерб. Нередко это приводит к гибе­ли людей.

Статическое электричество - это совокупность яв­лений, связанных с возникновением, сохранением и ре­лаксацией свободного электрического заряда на поверх­ности, или в объеме диэлектриков, или на изолированных проводниках (ГОСТ 12.1.018). Образование и накопление зарядов на перерабатываемом материале связано с двумя следующими условиями:

♦ наличие контакта поверхностей, в результате чего создается двойной электрический слой, возникновение

которого связано с переходом электронов в элементарных донорско-акцепторных актах на поверхности контакта. Знак заряда определяет неодинаковое сродство материала поверхностей к электрону;

♦ хотя бы одна из контактирующих поверхностей должна быть из диэлектрического материала.

Заряды будут оставаться на поверхностях после прек­ращения контакта только в том случае, если время разру­шения контакта меньше времени релаксации зарядов. Последнее в значительной степени определяет величину зарядов на разделенных поверхностях.

Смешанное заряжение наблюдается тогда, когда наэлектризованный мате­риал поступает в какие-ли­бо емкости, изолированные отземли. Этот вид заряжения наиболее часто встреча­ется при заливке горючих жидкостей в емкости, при подаче резиновых клеев, тканей, пленок в передвиж­ные емкости, тележки и т.д. Образование зарядов стати­ческого электричества при контакте жидкого тела с твердым или одного твердо­го тела с другим во многом зависит от плотности соприкос­новения трущихся поверхностей; их физического состоя­ния, скорости и коэффициента трения, давления в зоне контакта, микроклимата окружающей среды, наличия внешних электрических полей и т.д.

Заряды статического электричества могут накапли­ваться и на теле человека (при работе или контакте с на­электризованными материалами и изделиями). Высокое поверхностное сопротивление тканей человека затрудня­ет отекание зарядов, и человек может длительное время находиться под большим потенциалом.

Основной опасностью при электризации различных ма­териалов является возможность возникновения искрового разряда как с диэлектрической наэлектризованной по­верхности, так и с изолированного проводящего объекта.

Наряду с пожарной опасностью статическое электриче­ство представляет опасность и для работающих.

Легкие «уколы» при работе с сильно наэлектризован­ными материалами вредно влияют на психику работаю­щих и в определенных ситуациях могут способствовать травмам на технологическом оборудовании. Сильные иск­ровые разряды, возникающие, например, при затарива­нии гранулированных материалов, могут приводить к бо­левым ощущениям. Неприятные ощущения, вызываемые статическим электричеством, могут явиться причинами развития неврастении, головной боли, плохого сна, разд­ражительности, покалываний в области сердца и т.д. Кро­ме того, при постоянном прохождении через тело, челове­ка малых токов электризации возможны неблагоприят­ные физиологические Изменения в организме, приводящие к профессиональным заболеваниям. Систематиче­ское воздействие электростатического поля повышенной напряжённости может вызывать функциональные Изме­нения центральной нервной, сердечно-сосудистой и дру­гих систем организма.

Использование для одежды искусственных или синте­тических тканей приводит также к накоплению зарядов статического электричества на человеке. В ГОСТ 29191 (МЭК 801-2-91) приводятся сведения о том, что синтети­ческие ткани могут заряжаться до потенциала, равного 15 кВ. Поэтому ток, протекающий через тело человека, одетого в костюм или халат из синтетической ткани, мо­жет достигать 3 мкА. Прикосновение к заземленным участкам рабочего места или к незаряженному телу вызы­вает искровой разряд с силой тока до 30 А.

Статическое электричество сильно влияет также на ход технологических процессов получения и переработки мате­риалов и качество продукции. При больших плотностях за­ряда Может возникать электрический пробой тонких поли­мерных пленок электро- и радиотехнического назначения, что приводит к браку выпускаемой продукции. Особенно большой ущерб наносит вызванное электростатическим притяжением налипание пыли на полимерные пленки.

Электризация затрудняет такие процессы, как просеи­вание, сушку, пневмотранспорт, печатание, транспорти­ровку полимеров, диэлектрических жидкостей, формова­ние синтетических волокон, пленок и т.п., автоматическое дозирование мелкодисперсных материалов, посколь­ку они прилипают к стенкам технологического оборудова­ния и слипаются между собой.

Допустимые уровни напряженности электростатиче­ских полей устанавливаются ГОСТ 12.1.045 и СанПиН 11-16-94.

Средства защиты от статического электричества долж­ны применяться во всех взрыво- и пожароопасных поме­щениях и зонах открытых установок, отнесенных по клас­сификации ПУЭ к классам B-I, B-Ia, B-I6, В-1г, В-П, В-Ца, П-I, П-П.

При организации производства следует избегать про­цессов, сопровождающихся интенсивной генерацией за­рядов статического электричества. Для этого необходимо правильно подбирать поверхности трения и скорости дви­жения веществ, материалов, устройств, избегать процес­сов разбрызгивания, дробления, распыления, очищать го­рючие газы и жидкости от примесей и т.д.

Эффективным методом снижения интенсивности гене­рации статического электричества является метод кон­тактных пар. Большинство конструкционных материа­лов по диэлектрической проницаемости расположены в трибоэлектрические ряды в такой последовательности, что любой из них приобретает отрицательный заряд при соприкосновении с последующим в ряду материалом и положительный - с предыдущим. При этом с увеличени­ем расстояния в ряду между двумя материалами абсолют­ная величина заряда, возникающего между ними, возрас­тает.

Для предупреждения возможности накопления стати­ческого электричества на поверхностях оборудования, пе­рерабатываемых материалов, а также на теле работающих выше минимальной энергии зажигания горючих смесей не­обходимо, с учетом особенностей производства, обеспечить стекание возникающих зарядов с заряженных объектов.

В соответствии с ГОСТ 12.4.124 это достигается использо­ванием средств коллективной и индивидуальной защиты.

Средства коллективной защиты от статического элект­ричества по принципу действия делятся на следующие ви­ды: заземляющие устройства, нейтрализаторы, увлажня­ющие устройства, антиэлектростатические вещества, эк­ранирующие устройства.

Заземление относится к основным методам защиты от статического электричества и представляет собой предна­меренное электрическое соединение с землей или ее экви­валентом металлических нетоковедущих частей, которые могут оказаться под напряжением. Оно является наиболее простым, но необходимым средством защиты в связи с тем, что энергия искрового разряда с проводящих незаземленных элементов технологического оборудования во много раз выше энергии разряда с диэлектриков.

Величина сопротивления заземляющего устройства, предназначенного исключительно для защиты от стати­ческого электричества, должна быть не выше 100 Ом.

Особое внимание необходимо уделять заземлению пе­редвижных объектов или вращающихся элементов обору­дования, не имеющих постоянного контакта с землей. Например, передвижные емкости, в которые насыпают или наливают электризующиеся материалы, должны быть перед заполнением установлены на заземленные ос­нования или присоединены к заземлителю специальным проводником до того, как будет открыт люк.

Нейтрализация зарядов статического электричества производится в тех случаях, когда не представляется воз­можным снизить интенсивность его образования техноло­гическими и иными способами.

В некоторых случаях эффективно использование луче­вых нейтрализаторов статического электричества, кото­рые обеспечивают ионизацию материала или среды под воздействием ультрафиолетового, лазерного, теплового, электромагнитного и других видов излучения.

Отвод зарядов статического электричества путем сни­жения удельного и поверхностного электрического сопро­тивления используют в тех случаях, когда заземление оборудования не предотвращает накопления зарядов до безопасной величины.

Для уменьшения удельного поверхностного электри­ческого сопротивления диэлектриков можно повысить от­носительную влажность воздуха до 65-70%, если это до­пустимо по условиям производства. Для этой цели приме­няют общее или местное увлажнение воздуха в помеще­нии при постоянном контроле его относительной влаж­ности. При этом на поверхности твердых материалов обра­зуется электропроводящая пленка воды, по которой отво­дятся заряды статического электричества на заземленное технологическое оборудование.

Для снижения удельного объемного электрического сопротивления в диэлектрические жидкости и растворы полимеров (клеев) вводят различные растворимые в них антиэлектростатические присадки (антистатики), в частности, соли металлов переменной валентности выс­ших карбоновых, нафтеновые и синтетические жирные кислоты. К таким присадкам относятся «Сигбол», АСП-1, АСП-2, а также присадки на основе олеатов хрома, ко­бальта, меди, нафтенатов этих металлов, солей хрома и т.д. За рубежом наибольшее применение нашли присадки, разработанные фирмами «Экко» и «Шелл» (присадка ASA-3).

Для этого используют электропро­водящие полы из материалов, у которых удельное объем­ное электрическое сопротивление не должно быть выше 10 6 Ом×м. К непроводящим покрытиям относятся ас­фальт, резина, линолеум и др. Проводящими покрытиями являются бетон, пенобетон, ксилолит и т.д. Заземленные помосты и рабочие площадки, ручки дверей, поручни лестниц, рукоятки приборов, машин, механизмов, аппа­ратов являются дополнительными средствами отвода за­рядов с тела человека.

К индивидуальным средствам защиты от статического электричества относятся специальные электростатиче­ские обувь и одежда. Для изготовления такой одежды должны применяться материалы с удельным поверхност­ным электрическим сопротивлением не более 10 7 Ом×м, а электрическое сопротивление между токопроводящим элементом антиэлектростатической одежды и землей должно быть от 10 6 до 10 8 Ом. Электрическое сопротивле­ние между подпятником и ходовой стороной подошвы обу­ви должно быть от 10 6 до 10 8 Ом.

В некоторых случаях непрерывный отвод зарядов ста­тического электричества с рук человека может осущес­твляться с помощью специальных заземленных браслетов и колец. При этом они должны обеспечивать электриче­ское сопротивление в цепи человек - земля от 10 6 до 10 7 Ом и свободу перемещения рук.

Защита от электромагнитных полей (ЭМП)

В производстве широко применяются электромагнитные поля радиочастот и промышленной частоты, постоянные магнитные и электростатические поля, опасность воздействия которых усугубляется тем, что они не обнаруживаются органами чувств. Их используют для нагрева металла при плавке и ковке, получения плазменного состояния вещества, при термообработке различных материалов, в радиотехнических и электронных приборах. Степень и характер воздействия ЭМП на организм человека определяется плотностью потока энергии, частотой излучения, продолжительностью воздействия, режимов облучения (непрерывный, продолжительный), размером облучаемой поверхности тела, индивидуальными особенностями организма, комбинированным действием совместно с другими вредными факторами производственной среды (повышенная температура окружающей среды, наличие рентгеновского излучения, шум и другое).

В зоне действия ЭМП человек подвергается тепловому и биологическому воздействию: перегрев, облучение глаз, функциональные изменения центральной нервной и сердечно-сосудистой системы (головные боли, утомляемость, ухудшение самочувствия, нервно-психическое расстройство и др.) могут наблюдаться трофические расстройства: похудание, выпадение волос, ломкость ногтей, изменение в крови.

Средства и способы защиты: уменьшение параметров излучения непосредственно в самом источнике излучения, экранирование источников излучения, экранирование рабочего места, ограничение времени пребывания персонала в зоне действия ЭМП, увеличение расстояния между источником излучения и рабочим местом, применение предупредительной сигнализации, применение средств индивидуальной защиты и др.
